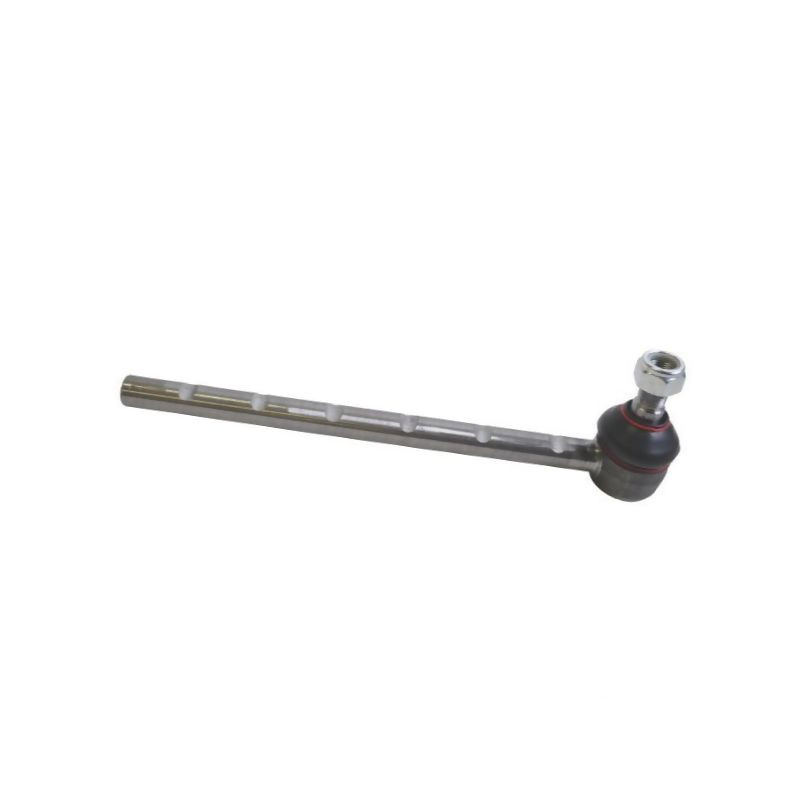

Przegub kulowy stożek-19,9/22,1, L-320 karby z góry

Profesjonalny przegub kulowy SHP176KR do układów kierowniczych

Prezentowany przegub kulowy o numerze katalogowym SHP176KR (referencja dostawcy) oraz indeksie sklepu 131176KR to precyzyjny element układu kierowniczego, zaprojektowany z myślą o trwałości i bezpiecznej eksploatacji maszyn rolniczych oraz pojazdów użytkowych. Produkt charakteryzuje się specyficzną konstrukcją z karbami umieszczonymi od strony górnej, co jest kluczowe przy doborze zamiennika do istniejącego układu.

Kluczową cechą tego modelu jest zastosowanie sześciu nacięć (karbów) na dolnej części elementu, co zapewnia stabilne mocowanie i prawidłowe przenoszenie sił skrętu. Precyzyjne wykonanie gwintów oraz stożka osadzenia gwarantuje szczelne i sztywne połączenie z drążkiem kierowniczym oraz zwrotnicą, eliminując luzy, które mogą negatywnie wpływać na prowadzenie pojazdu.

Specyfikacja techniczna i wymiary

Poniżej znajdują się szczegółowe parametry techniczne przegubu, które należy zweryfikować przed zakupem, aby upewnić się co do pełnej kompatybilności z Państwa maszyną. Wszystkie dane pochodzą bezpośrednio od producenta i dostawcy.

• Referencja dostawcy: SHP176KR
• Indeks sklepu: 131176KR
• Długość robocza (A): 320 mm
• Średnica zewnętrzna drążka (B): 22 mm
• Zakres średnicy osadzenia stożka:
  • Minimalna (D1): 19,9 mm
  • Maksymalna (D2): 22,1 mm
• Gwint strony stożka (F):
  • Średnica: M18
  • Skok: 1,50 mm
  • Typ: Metryczny
  • Długość gwintu: 23,5 mm
• Gwint strony drążka:
  • Długość gwintu: 24 mm
• Konstrukcja: 6 nacięć (karbów) na dole, karby z góry
• Ilość rowków: 6

Zastosowanie i kompatybilność

Przegub kulowy SHP176KR znajduje zastosowanie w układach kierowniczych wymagających precyzyjnego dopasowania średnicy stożka w zakresie od 19,9 mm do 22,1 mm. Jest to element często stosowany w ciągnikach rolniczych, kombajnach oraz innych maszynach samojezdnych, gdzie układ kierowniczy narażony jest na duże obciążenia dynamiczne.

Dzięki metrycznemu gwintowi M18 x 1,5 po stronie stożka, element ten pasuje do standardowych rozwiązań stosowanych przez wielu producentów maszyn rolniczych. Długość robocza wynosząca 320 mm pozwala na zachowanie właściwej geometrii układu skrętu, co jest niezbędne dla prawidłowego promienia skrętu i stabilności jazdy.

Dlaczego warto wybrać ten przegub?

• Precyzja wykonania: Dokładne wymiary gwintów i stożka zapewniają łatwy montaż bez konieczności dodatkowej obróbki.
• Trwałość: Wytrzymała konstrukcja z odpowiednią liczbą karbów (6) zapewnia długą żywotność nawet w trudnych warunkach pracy.
• Bezpieczeństwo: Sztywne połączenie eliminuje niepożądane luzy w układzie kierowniczym, zwiększając kontrolę nad maszyną.
• Dopasowanie: Specyficzne wymiary D1 i D2 pozwalają na idealne wpasowanie w istniejące gniazda zwrotnic.

Przed zamówieniem prosimy o dokładne zmierzenie starego przegubu, ze szczególnym uwzględnieniem średnicy stożka oraz rozstawu i ilości karbów, aby mieć pewność, że produkt o indeksie 131176KR będzie idealnym zamiennikiem w Państwa maszynie.
