Końcówka cięgła

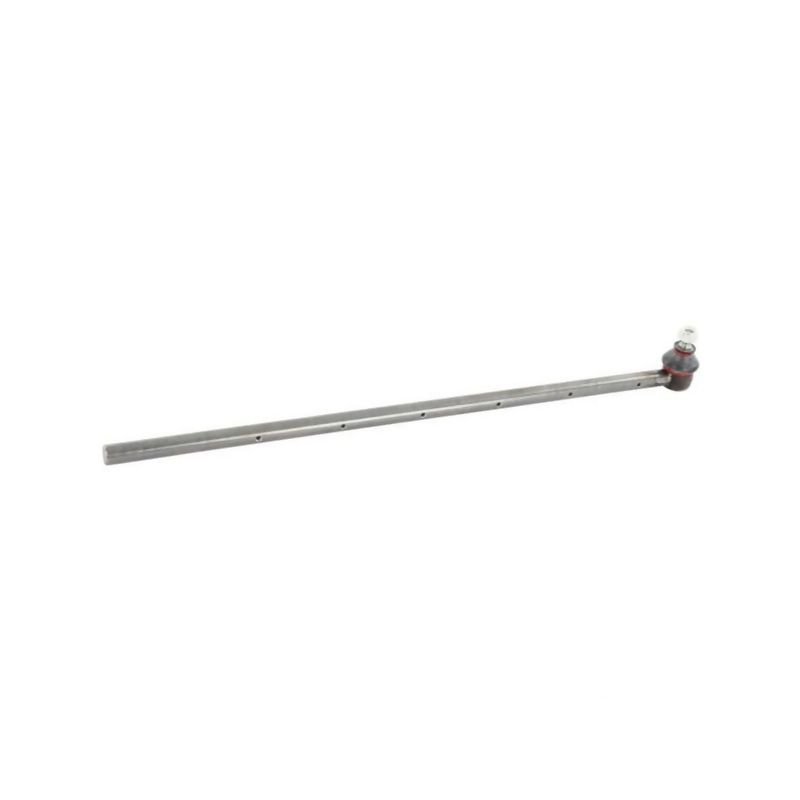

Końcówka cięgła SHP429KR – precyzyjne dopasowanie i trwałość

Końcówka cięgła o numerze katalogowym SHP429KR (referencja dostawcy) oraz indeksie sklepowym 131429K to element kluczowy dla prawidłowego działania układów kierowniczych i zawieszenia w maszynach rolniczych oraz pojazdach użytkowych. Produkt charakteryzuje się wysoką precyzją wykonania, co zapewnia stabilne połączenie i bezpieczną pracę mechanizmu. Zastosowanie wysokiej jakości materiałów gwarantuje odporność na obciążenia dynamiczne oraz warunki atmosferyczne panujące podczas eksploatacji w terenie.

Specyfikacja techniczna i wymiary

Przedstawiona końcówka została zaprojektowana z uwzględnieniem rygorystycznych norm wymiarowych, co umożliwia jej bezproblemowy montaż w miejsce zużytych oryginałów. Kluczowym aspektem jest prawidłowe dobranie parametrów gwintu oraz wymiarów stożka, które decydują o szczelności i sztywności połączenia. Poniżej znajdują się szczegółowe dane techniczne produktu, które należy zweryfikować przed zakupem, aby upewnić się o kompatybilności z posiadanym pojazdem lub maszyną.

• Typ gwintu (strona stożka): Metryczny
• Średnica gwintu: M14
• Skok gwintu: 1.50 mm
• Długość gwintu (strona stożka): 19 mm
• Szerokość główki: 22 mm
• Długość stożka (E): 22 mm
• Średnica osadzenia min. (D1): 16,5 mm
• Średnica osadzenia max. (D2): 18,4 mm
• Długość całkowita: 725 mm

Konstrukcja i cechy charakterystyczne

Istotną cechą tej końcówki cięgła jest obecność nacięcia z boku. Jest to rozwiązanie konstrukcyjne, które często ułatwia montaż lub demontaż elementu przy użyciu odpowiednich narzędzi, a także może pełnić funkcję zabezpieczającą przed odkręceniem się połączenia w trakcie pracy maszyny. Gwint metryczny M14 o skoku 1.50 mm jest standardem w wielu aplikacjach przemysłowych i motoryzacyjnych, co ułatwia dobór pasujących nakrętek czy kontrnakrętek.

Wymiary stożka są kluczowe dla poprawnego osadzenia końcówki w zwrotnicy lub innym elemencie zawieszenia. Zakres średnic osadzenia od 16,5 mm do 18,4 mm przy długości stożka wynoszącej 22 mm zapewnia odpowiedni kąt nachylenia i powierzchnię styku, co przekłada się na przenoszenie sił bez luzów. Całkowita długość elementu wynosząca 725 mm wskazuje na zastosowanie w układach o większych rozstawach lub specyficznej geometrii, typowej dla ciągników rolniczych czy maszyn budowlanych.

Zastosowanie i kompatybilność

Końcówka cięgła SHP429KR znajduje zastosowanie w układach kierowniczych oraz stabilizatorach, gdzie wymagana jest precyzyjna regulacja zbiegu kół lub stabilizacja położenia elementów roboczych. Jest to element zamienny, który odpowiada numerowi oryginalnemu 3148923R1. Dzięki temu stanowi bezpośrednią alternatywę dla części fabrycznych, oferując często korzystniejszy stosunek ceny do jakości przy zachowaniu pełnej funkcjonalności.

Produkt dedykowany jest do pojazdów i maszyn, w których producent zastosował łączniki o powyższych parametrach geometrycznych. Przed montażem zaleca się dokładne zmierzenie starej części pod kątem długości całkowitej, średnicy gwintu oraz wymiarów stożka, aby wykluczyć ryzyko błędnego zakupu. Regularna kontrola stanu technicznego końcówek cięgieł jest istotna dla bezpieczeństwa jazdy oraz precyzji prowadzenia maszyny.
