Końcówka drążka

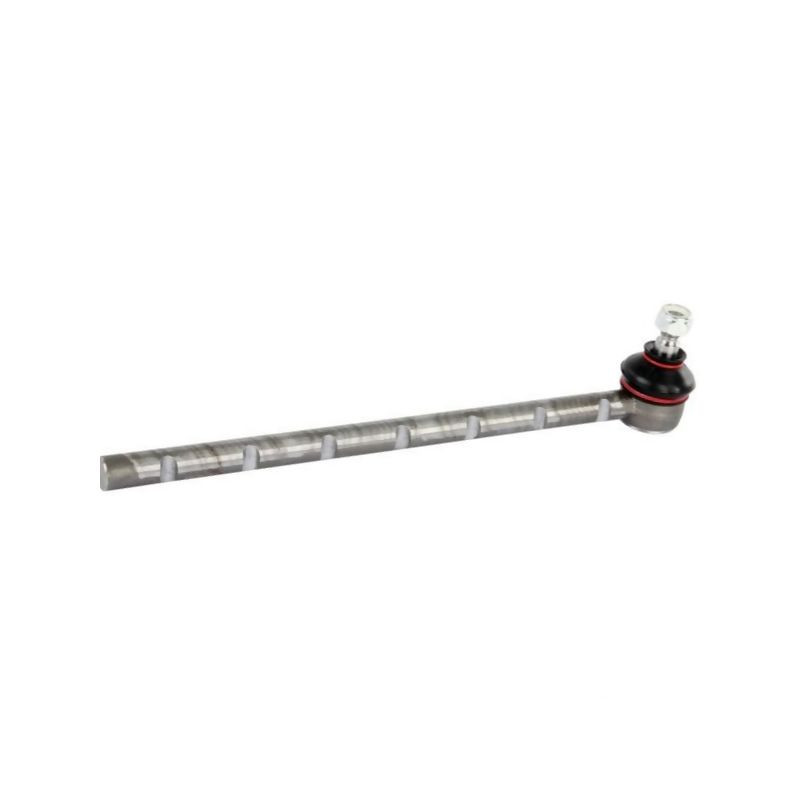

Końcówka drążka SHP094KR – precyzyjny element układu kierowniczego

Końcówka drążka o numerze katalogowym SHP094KR (referencja dostawcy) oraz kodzie produktu 131094K to kluczowy element zapewniający precyzyjne przenoszenie sił z układu kierowniczego na koła pojazdu. Produkt ten został zaprojektowany z myślą o trwałości i niezawodności w trudnych warunkach eksploatacyjnych, co jest szczególnie istotne w zastosowaniach rolniczych, warsztatowych oraz motoryzacyjnych. Jakość wykonania gwarantuje długą żywotność oraz stabilność prowadzenia pojazdu.

Element ten charakteryzuje się specyficzną budową gwintu oraz wymiarami geometrycznymi, które muszą być ściśle dopasowane do istniejącego układu. Poniżej przedstawiamy szczegółowe parametry techniczne, które pozwalają na jednoznaczną identyfikację produktu i weryfikację jego kompatybilności.

Specyfikacja techniczna i wymiary

Podstawowym parametrem różnicującym końcówki drążków jest typ i skok gwintu oraz wymiary osadzenia. W przypadku modelu SHP094KR mamy do czynienia z gwintem metrycznym o średnicy M14 i skoku 1.50 mm po stronie stożka. Jest to standardowe rozwiązanie w wielu układach kierowniczych, wymagające jednak precyzyjnego dopasowania średnicy osadzenia.

Kluczowe wymiary geometryczne produktu to:

• Średnica gwintu (strona stożka): M14
• Skok gwintu: 1.50 mm
• Typ gwintu: Metryczny
• Długość gwintu (strona stożka): 20 mm
• Szerokość główki: 20 mm
• Długość całkowita: 380 mm
• Długość stożka (E): 22 mm
• Średnica zewnętrzna drążka (B): 20 mm

Istotnym aspektem montażowym są wymiary osadzenia w zwrotnicy lub innym elemencie układu. Minimalna średnica osadzenia (D1) wynosi 16,2 mm, natomiast maksymalna średnica osadzenia (D2) to 18,4 mm. Te wartości muszą być bezwzględnie zachowane podczas doboru zamiennika, aby zapewnić prawidłowe spasowanie i bezpieczeństwo jazdy.

Cechy konstrukcyjne i zastosowanie

Końcówka drążka SHP094KR posiada charakterystyczne 7 nacięć z prawej strony, co jest istotną informacją przy identyfikacji wizualnej oraz montażu. Ilość rowków (7) wpływa na sposób mocowania i współpracę z innymi elementami układu. Produkt jest nowy, fabrycznie zapakowany i gotowy do instalacji.

Zastosowanie tego typu końcówek jest szerokie w maszynach rolniczych oraz pojazdach użytkowych, gdzie układ kierowniczy narażony jest na duże obciążenia dynamiczne i wibracje. Solidna konstrukcja drążka o średnicy zewnętrznej 20 mm zapewnia odpowiednią sztywność i odporność na odkształcenia.

Kompatybilność i zamienniki

Przy wyborze części zamiennych kluczowe jest porównanie numerów katalogowych oraz wymiarów fizycznych. Produkt ten odpowiada numerowi OE 5109528 (wskazanemu w krótkim opisie), co ułatwia weryfikację zgodności z oryginalnymi częściami producenta pojazdu.

Produkt pasuje do układów kierowniczych wymagających końcówki o parametrach:

• Gwint M14x1.5
• Długość całkowita 380 mm
• Średnica osadzenia w zakresie 16,2–18,4 mm
• 7 nacięć z prawej strony

Przed zakupem zaleca się dokładne zmierzenie starej części lub weryfikację dokumentacji technicznej pojazdu/maszyny, aby upewnić się, że wymiary D1 i D2 oraz długość stożka E są zgodne z podanymi wartościami. Nieprawidłowy dobór może skutkować luzami w układzie kierowniczym, co bezpośrednio wpływa na bezpieczeństwo.
