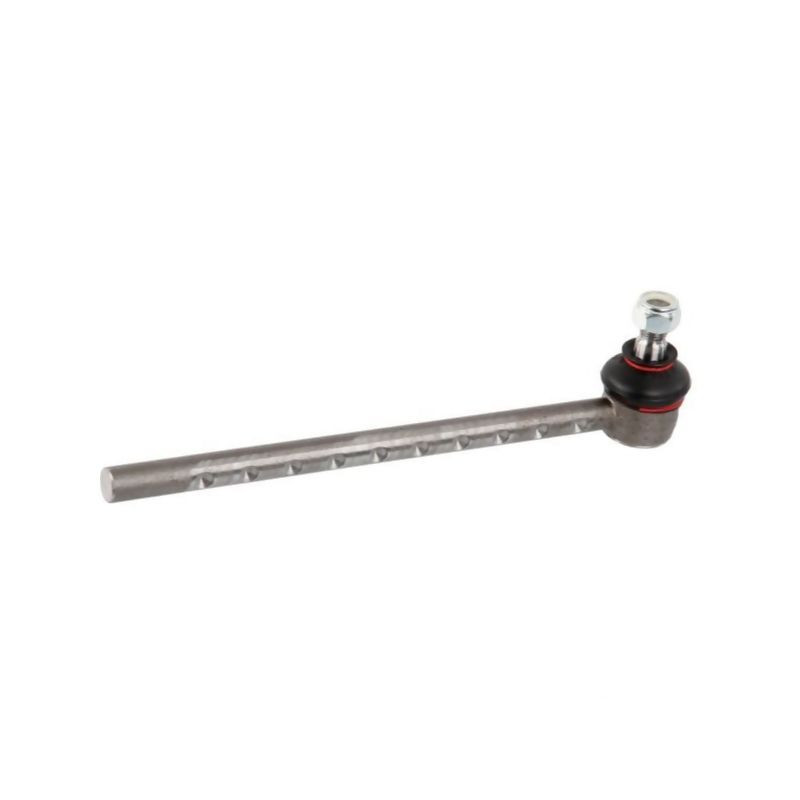

Przegub kulowy stożek-17,6/19,9, L-320 karby z prawej

Przegub kulowy stożkowy SHP223KR – precyzja i wytrzymałość

Przedstawiany produkt to wysokiej klasy przegub kulowy ze stożkiem, oznaczony referencją dostawcy SHP223KR oraz indeksem sklepu 131223KR. Jest to element kluczowy w układach kierowniczych maszyn rolniczych oraz pojazdów użytkowych, zapewniający precyzyjne przenoszenie sił sterowania przy jednoczesnej kompensacji ruchów zawieszenia. Konstrukcja została zaprojektowana z myślą o intensywnym użytkowaniu w trudnych warunkach terenowych, co czyni go niezastąpionym elementem w serwisie układów kierowniczych ciągników i maszyn samojezdnych.

Kluczowe parametry techniczne i wymiary

Dobór odpowiedniej końcówki drążka wymaga ścisłego dopasowania wymiarów geometrycznych do istniejącego mocowania. Poniższy przegub charakteryzuje się specyficznymi wymiarami stożka oraz gwintu, które są kluczowe dla prawidłowego montażu. Produkt posiada 10 nacięć (karbów) wykonanych z prawej strony, co jest istotną informacją przy identyfikacji kierunku montażu i kompatybilności z piastą lub zwrotnicą.

• Długość całkowita: 320 mm
• Długość stożka (E): 19 mm
• Długość gwintu (strona stożka): 22 mm
• Średnica osadzenia min. (D1): 17,6 mm
• Średnica osadzenia max. (D2): 19,9 mm
• Gwint (F): M16
• Skok gwintu: 1,50 mm
• Typ gwintu: Metryczny
• Szerokość główki: 18,8 mm
• Ilość rowków/nacięć: 10 (z prawej strony)

Zastosowanie i kompatybilność

Przegub kulowy o symbolu SHP223KR znajduje zastosowanie w naprawie i regeneracji układów kierowniczych, gdzie wymagana jest sztywność połączenia przy zachowaniu swobody ruchu kątowego. Dzięki metrycznemu gwintowi M16 o skoku 1,5 mm, element ten współpracuje z typowymi drążkami kierowniczymi stosowanymi w popularnych modelach ciągników rolniczych oraz maszyn budowlanych.

Warto zwrócić szczególną uwagę na wymiary stożka (17,6–19,9 mm) oraz obecność 10 karbów z prawej strony. Te cechy jednoznacznie identyfikują produkt i pozwalają uniknąć błędów podczas zamówienia części zamiennych. Produkt jest nowy, fabrycznie zapakowany i gotowy do montażu.

Dlaczego warto wybrać ten przegub?

• Precyzyjne wykonanie: Zachowanie tolerancji wymiarowych D1 i D2 zapewnia idealne dopasowanie w gnieździe zwrotnicy, eliminując luzy.
• Wytrzymała konstrukcja: Długość całkowita 320 mm oraz solidny gwint M16 zapewniają długotrwałą pracę bez ryzyka urwania czy poluzowania.
• Łatwa identyfikacja: Charakterystyczne 10 nacięć z prawej strony ułatwia wizualną weryfikację poprawności części przed montażem.
• Uniwersalność: Standardowy gwint metryczny pozwala na zastosowanie w wielu typach maszyn, pod warunkiem zgodności wymiarów stożka.

Zamawiając przegub kulowy SHP223KR (indeks 131223KR), otrzymujesz produkt spełniający rygorystyczne normy jakościowe, niezbędny do bezpiecznej i precyzyjnej pracy Twojej maszyny. Przed zakupem zalecamy zmierzenie starej części, aby upewnić się, że wymiary stożka oraz ilość karbów są identyczne.
