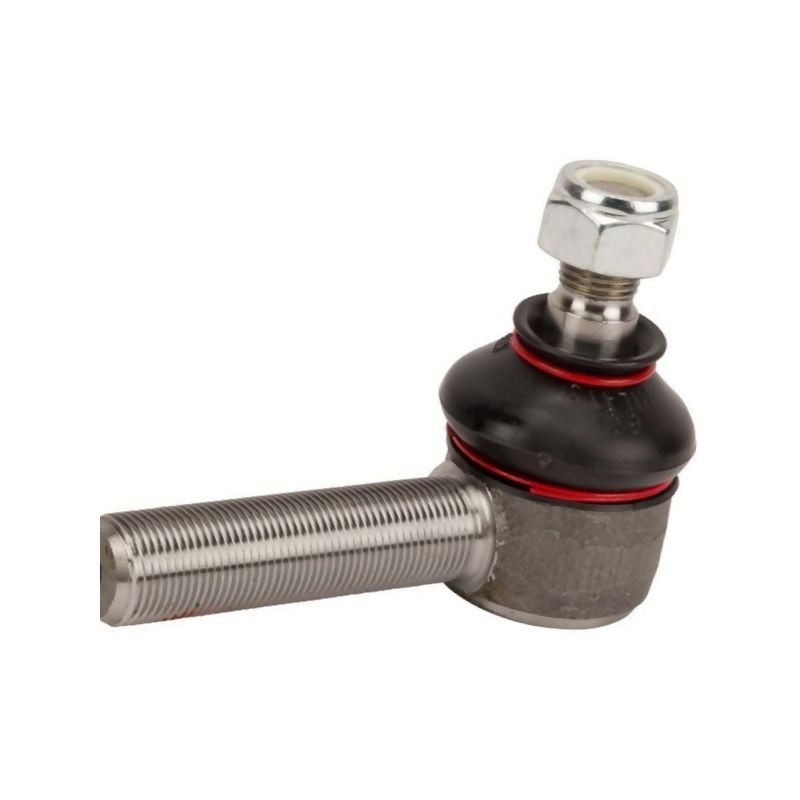

Przegub kulowy stożek-17,6/19,8-1:9, L-103, G13/16-16R

Przegub kulowy stożkowy do układów napędowych maszyn rolniczych

Przedstawiany produkt to wysokiej jakości przegub kulowy, zaprojektowany z myślą o wymagających zastosowaniach w mechanice pojazdów i maszyn rolniczych. Element ten stanowi kluczowy komponent w układach zawieszenia oraz napędowych, gdzie niezbędne jest przenoszenie momentu obrotowego przy jednoczesnym zachowaniu swobody ruchu kątowego. Dzięki precyzyjnie wykonanemu stożkowemu złączu, przegub zapewnia stabilne i pewne osadzenie, co przekłada się na długotrwałą bezawaryjność pracy całego mechanizmu.

Kluczową cechą tego modelu jest specyficzna geometria stożka oraz gwintu, która pozwala na montaż w dedykowanych punktach mocowania. Produkt charakteryzuje się wysoką wytrzymałością na obciążenia dynamiczne, co jest typowe dla sprzętu pracującego w trudnych warunkach polowych. Zastosowanie odpowiednich materiałów i technologii obróbki gwarantuje odporność na zużycie oraz minimalizuje luzowanie się połączenia w trakcie eksploatacji.

Specyfikacja techniczna i parametry wymiarowe

Przy doborze części zamiennych kluczowe jest ścisłe dopasowanie parametrów technicznych do oryginału. Poniższe dane są nadrzędne i muszą zostać zweryfikowane przed zakupem, aby uniknąć błędów montażowych. Produkt posiada następujące, precyzyjne wymiary:

• Średnica osadzenia stożka: zakres 17,6 mm – 19,9 mm (nominalnie 17,6/19,8 mm).
• Poziom stożka (konność): 1:9.
• Długość stożka: 19 mm.
• Całkowita długość elementu (L): 103 mm (zgodnie z nazwą handlową L-103).
• Gwint: M16 (oznaczenie w nazwie G13/16-16R wskazuje na calowy odpowiednik lub specyfikację producenta, jednak kluczowym parametrem jest średnica i skok zgodny z M16 lub dedykowanym gwintem calowym 13/16"-16).
• Typ połączenia: Stożek z gwintem zewnętrznym.

Warto zwrócić szczególną uwagę na zakres średnic osadzenia 17,6–19,9 mm. Jest to parametr krytyczny dla poprawnego wpasowania się przegubu w otwór mocujący w ramie lub wahaczu maszyny. Nieprawidłowy dobór średnicy może prowadzić do luźnego pasowania lub niemożności montażu.

Zastosowanie i kompatybilność

Przegub kulowy znajduje szerokie zastosowanie w maszynach rolniczych, takich jak ciągniki, kombajny czy agregaty uprawowe. Jest wykorzystywany tam, gdzie wymagane jest połączenie elementów przenoszących duże siły, a jednocześnie dopuszczalny jest pewien zakres ruchu obrotowego. Typowe aplikacje to:

• Układy kierownicze maszyn rolniczych.
• Połączenia drążków reakcyjnych i stabilizatorów.
• Elementy zawieszenia kabiny lub mostów napędowych.
• Przenoszenie napędu w przegubowych wałach Cardana (w specyficznych konfiguracjach).

Weryfikacja dopasowania przed zakupem

Aby mieć pewność, że wybrany przegub będzie pasował do Twojej maszyny, konieczne jest porównanie numerów katalogowych oraz wymiarów geometrycznych. Poniżej znajdują się numery referencyjne (OE), z którymi ten produkt jest kompatybilny lub zamienny:

• 1821234M91
• 1821234M92
• 1821234R91
• 182524M91
• 182534M1
• 182534M91
• 1833676M91
• 847451M91
• 881714M92
• 881717M91

Dodatkowo, produkt posiada wewnętrzny numer referencyjny dostawcy SHP222KR oraz kod sklepu 01253030027S. Przed finalizacją zamówienia zalecamy zmierzenie starego, zużytego elementu suwmiarką, sprawdzając zwłaszcza długość stożka (powinna wynosić 19 mm) oraz całkowitą długość przegubu (103 mm). W przypadku jakichkolwiek wątpliwości co do kompatybilności gwintu (M16 vs G13/16-16R), prosimy o kontakt z działem technicznym lub konsultację z dokumentacją serwisową danej maszyny. Prawidłowo dobrany przegub kulowy to gwarancja bezpieczeństwa i precyzji prowadzenia maszyny rolniczej.
