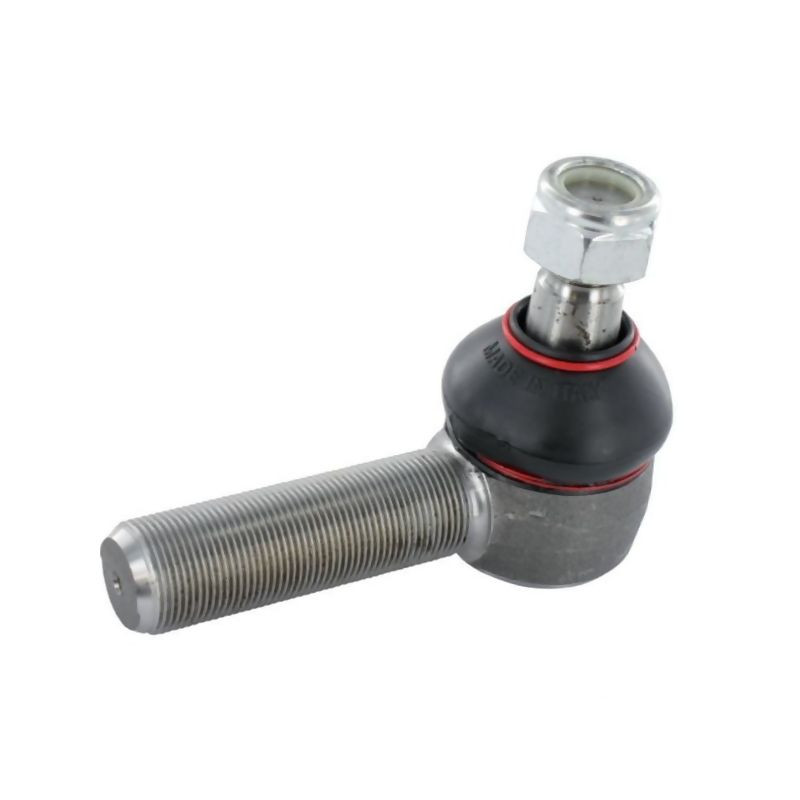

Przegub kulowy stożek-19,5/23,3-1:8, L-112, G1"-16L

Przegub kulowy z gwintem zewnętrznym calowym – precyzyjne zakończenie drążka

Prezentowany przegub kulowy to kluczowy element układu sterowania i zawieszenia w maszynach rolniczych. Został zaprojektowany z myślą o niezawodnej pracy w trudnych warunkach eksploatacyjnych, zapewniając stabilne połączenie między drążkiem a mechanizmem sterującym. Produkt wyróżnia się precyzyjnym wykonaniem stożka oraz gwintu, co gwarantuje łatwy montaż i długotrwałą bezawaryjność.

Kluczową cechą tego modelu jest specyficzna geometria stożka o wymiarach od 19,5 mm do 23,3 mm oraz stosunku 1:8. Taka konstrukcja pozwala na pewne osadzenie w gnieździe, eliminując luzy i drgania przenoszone na układ kierowniczy lub zawieszenie maszyny. Gwint zewnętrzny o średnicy 1 cala i skoku 16 nitów na cal (G1"-16L) jest standardem w wielu popularnych ciągnikach i przyczepach rolniczych, co ułatwia dobór części zamiennych.

Specyfikacja techniczna i parametry wymiarowe

Przed zakupem części zamiennej niezbędne jest dokładne zweryfikowanie wymiarów starego elementu. Poniższe dane techniczne są nadrzędne i muszą zostać zgodne z parametrami miejsca montażu w Twojej maszynie. Produkt posiada referencję dostawcy SHP345KR oraz kod wewnętrzny 0125345K.

• Rodzinaj połączenia: Przegub kulowy prosty z gwintem zewnętrznym calowym
• Średnica stożka (min): 19,5 mm
• Średnica stożka (max): 23,3 mm
• Stożkowanie: 1:8
• Gwint zewnętrzny: G1"-16L (calowy)
• Długość całkowita (L): 112 mm
• Zastosowanie: Końcówki drążków, układy zawieszenia, mechanizmy sterujące

Zastosowanie w maszynach rolniczych

Ten typ przegubu znajduje szerokie zastosowanie w rolnictwie jako element łączący w układach kierowniczych ciągników oraz w mechanizmach podnoszenia i sterowania przyczepami i narzędziami zawieszanymi. Dzięki odpowiednim tolerancjom wykonania, przegub zapewnia płynny ruch obrotowy przy jednoczesnym zachowaniu sztywności połączenia osiowego.

Produkt jest idealnym rozwiązaniem jako część zamienna do regeneracji układów, w których oryginalne końcówki uległy zużyciu, korozji lub mechanicznemu uszkodzeniu. Precyzyjne dopasowanie stożka zapobiega szybkiemu luzowaniu się połączenia, co jest częstym problemem w starszych maszynach pracujących pod dużym obciążeniem.

Weryfikacja dopasowania przed zakupem

Aby mieć pewność, że wybrany przegub pasuje do Twojej maszyny, wykonaj poniższe kroki kontrolne:

• Zmierz średnicę stożka w najwęższym i najszerszym miejscu – powinna wynosić odpowiednio około 19,5 mm i 23,3 mm.
• Sprawdź rodzaj gwintu – musi to być gwint calowy zewnętrzny o oznaczeniu G1"-16L.
• Zmierzyć całkowitą długość elementu od czoła gwintu do końca trzpienia – powinna wynosić 112 mm.
• Porównaj numer referencyjny SHP345KR z dokumentacją techniczną maszyny lub oznaczeniami na starej części.

Prawidłowy dobór części zapewnia bezpieczeństwo obsługi maszyny oraz komfort pracy. W przypadku jakichkolwiek wątpliwości co do wymiarów, zalecamy dokładny pomiar demontowanego elementu przed finalizacją zamówienia.
