Przegub kulowy stożek-19,7/22,3-1:10, M20x1,5R L-082,

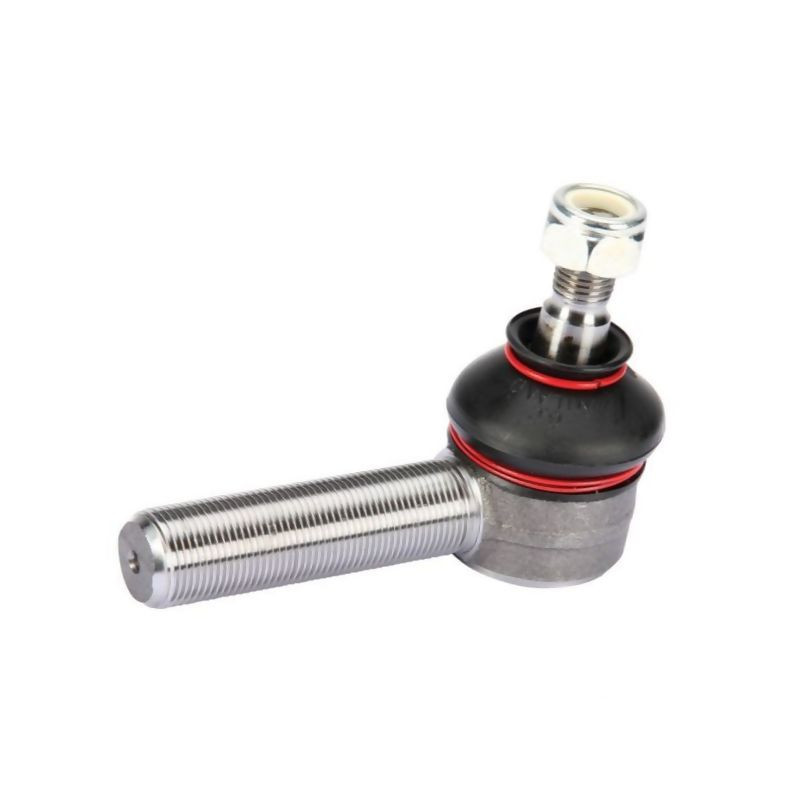

Przegub kulowy z gwintem zewnętrznym M20x1,5R – precyzyjne dopasowanie do układów kierowniczych

Przedstawiany produkt to wysokiej jakości przegub kulowy (końcówka drążka), zaprojektowany do zastosowań w maszynach rolniczych, gdzie kluczowa jest stabilność połączenia i precyzja sterowania. Element ten stanowi integralną część układów zawieszenia oraz mechanizmów kierowniczych, zapewniając bezpieczne przenoszenie sił i eliminując niepożądane luzy. Produkt charakteryzuje się solidną konstrukcją, dostosowaną do pracy w trudnych warunkach eksploatacyjnych typowych dla branży rolniczej.

Kluczowym aspektem tego komponentu jest jego kompatybilność z oryginalnymi częściami marki Fendt, co potwierdza numer katalogowy X800210056000. Dzięki zachowaniu ścisłych parametrów geometrycznych i gwintowych, przegub ten pozwala na bezproblemową wymianę zużytych elementów bez konieczności modyfikacji istniejących układów.

Specyfikacja techniczna i parametry wymiarowe

Dobór odpowiedniej końcówki drążka wymaga weryfikacji wymiarów, aby zapewnić idealne dopasowanie do gniazda oraz drążka kierowniczego. Poniżej przedstawiono szczegółowe dane techniczne produktu, które należy porównać z posiadaną częścią przed dokonaniem zakupu:

• Długość robocza: 82 mm – kluczowy wymiar określający zasięg działania przegubu w układzie.
• Średnica zewnętrzna drążka: 50 mm.
• Stożek: długość 22 mm, co jest standardem dla wielu zastosowań w maszynach rolniczych.
• Gwint strony drążka: M20x1,5R (metryczny, prawoskrętny), długość gwintu 52 mm.
• Gwint strony końcowej: M18x1,5R (metryczny, prawoskrętny), długość gwintu 23,5 mm.
• Skok gwintu: 1,50 mm na obu stronach.
• Kierunek gwintu: Prawy na obu końcach, co ułatwia montaż i regulację.

Wszystkie wymiary są podane z wysoką precyzją, co pozwala na uniknięcie błędów podczas montażu. Warto zwrócić szczególną uwagę na średnice i skok gwintu, ponieważ nawet niewielkie rozbieżności mogą uniemożliwić poprawne dokręcenie elementu lub prowadzić do szybkiego zużycia połączenia.

Zastosowanie i kompatybilność

Przegub kulowy o symbolu dostawcy SHP587KR oraz numerze referencyjnym 01253099119S jest dedykowany do maszyn rolniczych wymagających precyzyjnego układu kierowniczego. Głównym obszarem zastosowania są ciągniki rolnicze marki Fendt, gdzie produkt ten zastępuje oryginalną część o numerze X800210056000.

Dzięki zastosowaniu gwintu zewnętrznego metrycznego po obu stronach, element ten umożliwia elastyczne połączenie z drążkiem kierowniczym oraz zwrotnicą lub innym elementem układu jezdnego. Prawy kierunek gwintu jest standardem w większości nowoczesnych konstrukcji, co upraszcza proces serwisowy.

Na co zwrócić uwagę przed zakupem?

Aby mieć pewność, że wybrany przegub kulowy będzie pasował do Twojej maszyny, przeprowadź następującą weryfikację:

• Sprawdź, czy numer katalogowy uszkodzonej części to X800210056000 (Fendt) lub czy wymiary geometryczne są identyczne.
• Zmierz długość roboczą starego elementu – powinna wynosić 82 mm.
• Upewnij się, że gwinty w Twoim układzie mają średnice M20 (strona drążka) oraz M18 (strona końcowa) ze skokiem 1,5 mm.
• Zweryfikuj kierunek gwintu – w tym modelu oba gwinty są prawoskrętne.

Poprawne dopasowanie części zamiennych jest kluczowe dla bezpieczeństwa obsługi maszyny oraz trwałości całego układu jezdnego. Regularna kontrola stanu technicznego przegubów kulowych pozwala wykryć zużycie before wystąpieniem niebezpiecznych luzów.
