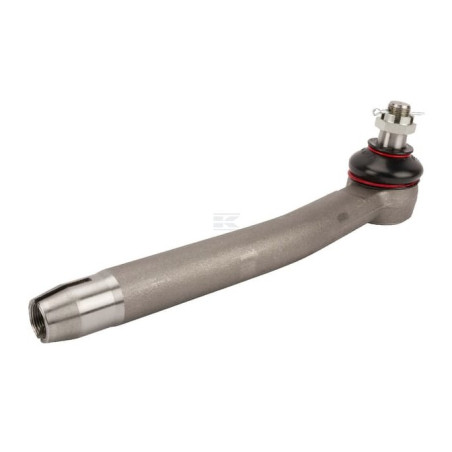

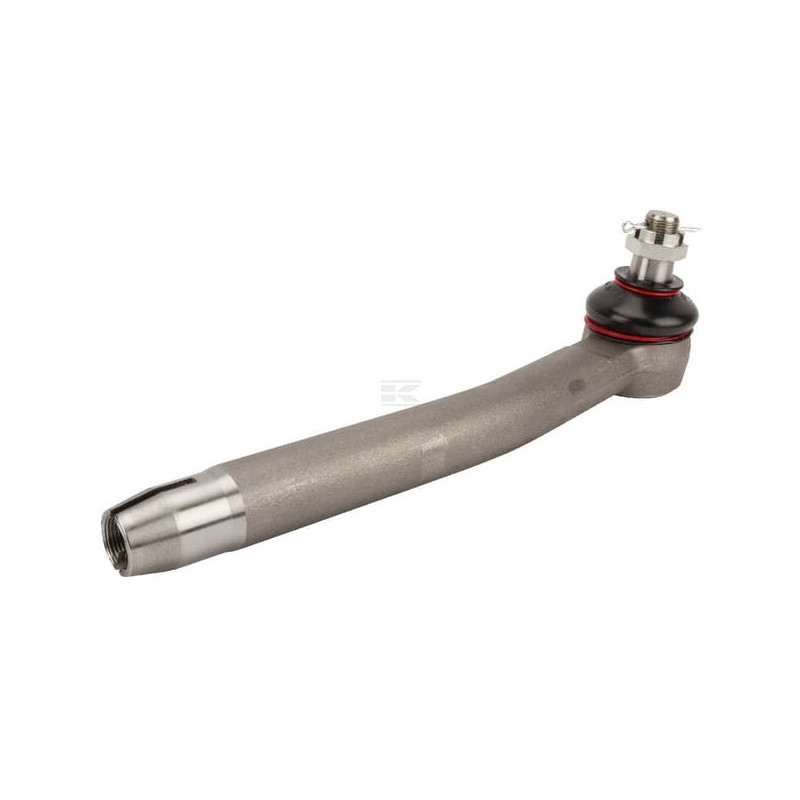

Przegub kulowy stożek-23,4/26,4-1:10, L-335, M22x1,5R WP - F168303100030 KR

Przegub kulowy Kramp – precyzyjne połączenie do układów kierowniczych i zawieszenia

Prezentowany przegub kulowy marki Kramp, oznaczony numerem katalogowym F168303100030 oraz referencją dostawcy SHP072KR, to kluczowy element konstrukcyjny przeznaczony do stosowania w maszynach rolniczych. Jego zadaniem jest zapewnienie elastyczności ruchu oraz przenoszenie obciążeń w newralgicznych punktach układu napędowego i kierowniczego. Dzięki zastosowaniu wysokiej jakości materiałów oraz wersji WP (Weather Proof), element ten charakteryzuje się podwyższoną odpornością na trudne warunki pracy w gospodarstwie, takie jak wilgoć, kurz czy zmienne temperatury.

Specyfikacja techniczna i parametry geometryczne

Kluczem do prawidłowego doboru części zamiennych jest ścisłe dopasowanie wymiarów geometrycznych oraz parametrów gwintów. Poniższy przegub został zaprojektowany z myślą o precyzyjnej integracji z istniejącymi układami, eliminując luzy i zapewniając stabilność napędu. Wszystkie dane techniczne pochodzą bezpośrednio od producenta i muszą być zweryfikowane przed montażem.

• Typ przegubu: Kulowy, wygięty, z gwintem wewnętrznym metrycznym.
• Długość całkowita (L): 335 mm.
• Szerokość główki: 36 mm.
• Średnica otworu: 22 mm.
• Kształt stożka: Stożek o wymiarach 23,4/26,4 mm z nachyleniem 1:10.
• Gwint na stronie stożka: M20 x 1,50 mm.
• Gwint na stronie drążka: M22 x 1,50 mm, kierunek prawy (R).
• Długość gwintu (strona stożka): 24 mm.
• Numer katalogowy OE: F168303100030.
• Referencja Kramp: 01293093989S.

Zastosowanie w maszynach rolniczych i ciągnikach

Przegub ten znajduje zastosowanie w układach przekładni oraz wahadłowych, gdzie kluczowe jest minimalizowanie luzów i utrzymanie precyzji sterowania. Jest to element typowy dla nowoczesnych ciągników rolniczych, w tym pojazdów marki Fendt, gdzie oznaczenie F168303100030 jest standardem w oryginalnych katalogach części. Konstrukcja przegubu pozwala na kompensację niewielkich nierówności terenu oraz drgań przenoszonych z podłoża na układ kierowniczy, co przekłada się na większy komfort operatora i mniejsze zużycie innych elementów zawieszenia.

Wersja WP gwarantuje, że mechanizm kulowy pozostanie sprawny przez długi czas, nawet przy intensywnym użytkowaniu w sezonie polowym. Uszczelnienia chronią wnętrze przegubu przed dostawaniem się zanieczyszczeń stałych oraz wody, co jest częstą przyczyną awarii tanich zamienników.

Jak sprawdzić kompatybilność przed zakupem?

Aby mieć pewność, że przegub Kramp 01293093989S pasuje do Twojej maszyny, wykonaj poniższe kroki weryfikacyjne:

1. Sprawdź numer OE: Upewnij się, że w dokumentacji technicznej lub na starej części widnieje numer F168303100030.
2. Zmierz długość: Całkowita długość nowego przegubu wynosi 335 mm. Odchylenia mogą uniemożliwić montaż lub spowodować nieprawidłową geometrię układu.
3. Skontroluj gwinty: To najważniejszy parametr. Strona montowana do zwrotnicy/ramy (stożek) musi mieć gwint M20, natomiast strona łącząca się z drążkiem kierowniczym musi posiadać gwint M22 o skoku 1,5 mm i kierunku prawym.
4. Zweryfikuj stożek: Sprawdź, czy otwór montażowy odpowiada stożkowi o wymiarach 23,4/26,4 mm i nachyleniu 1:10.

Jeśli którykolwiek z powyższych parametrów różni się od oryginału, nie dokonuj zakupu tej części. W razie wątpliwości co do identyfikacji starego elementu, zalecamy konsultację z serwisem maszyn rolniczych lub porównanie z katalogiem części producenta pojazdu.
