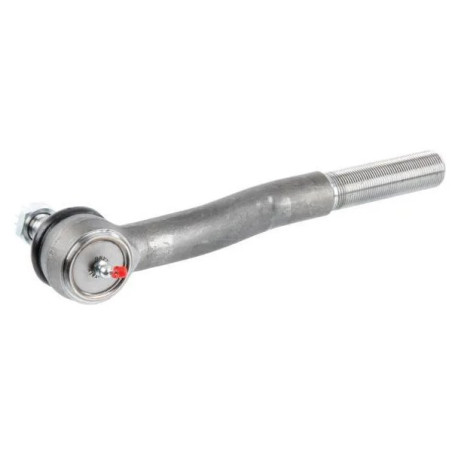

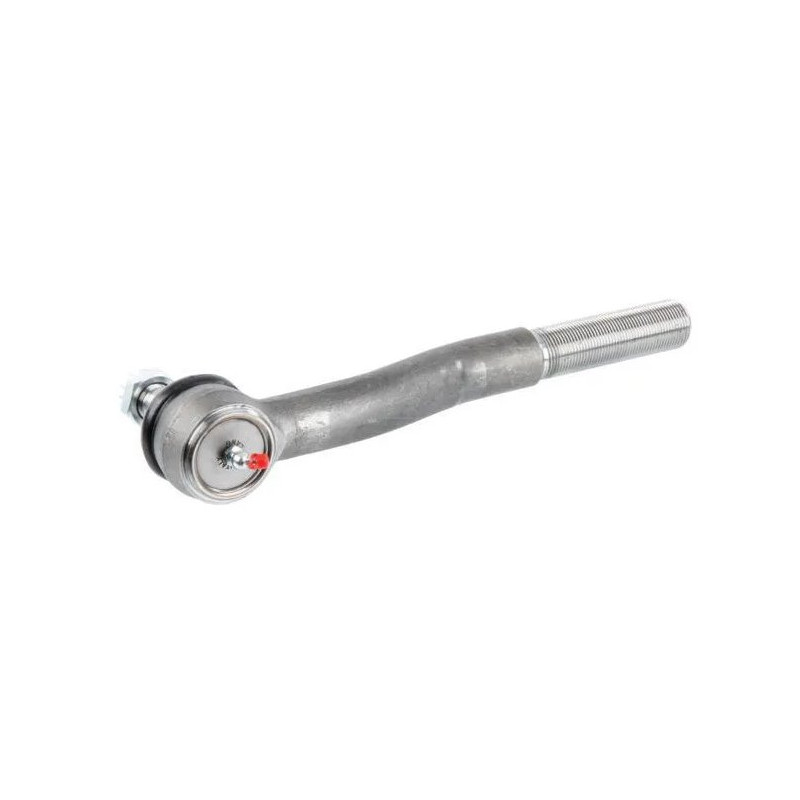

Przegub kulowy stożek- 24,5/28, L-320 , 1i1/4"-12R, wygięty w górę

Przegub kulowy stożek wygięty w górę – precyzyjne dopasowanie i trwałość

Przedstawiany przegub kulowy stożek to kluczowy element układu napędowego i zawieszenia w maszynach rolniczych, zaprojektowany z myślą o wymagających warunkach pracy w gospodarstwie. Model ten charakteryzuje się specyficzną konstrukcją wygiętą w górę, co umożliwia optymalne przenoszenie sił oraz kompensację ruchów między elementami maszyny. Produkt wyróżnia się wysoką precyzją wykonania, zapewniającą stabilne połączenie i długotrwałą bezawaryjność eksploatacji.

Kluczowym aspektem tego przegubu są jego wymiary oraz parametry gwintu, które muszą być ściśle zgodne z oryginałem, aby zapewnić bezpieczeństwo i poprawność działania układu. Poniżej znajdziesz szczegółowe dane techniczne oraz informacje dotyczące kompatybilności, które pomogą Ci zweryfikować dopasowanie do Twojej maszyny.

Specyfikacja techniczna i parametry wymiarowe

Przegub został wykonany z wysokiej jakości stali, co gwarantuje odporność na obciążenia dynamiczne i statyczne. Konstrukcja obejmuje stożkowe zakończenie, które jest standardem w wielu nowoczesnych i starszych modelach ciągników oraz maszyn zawieszanych. Precyzyjne tolerancje wykonania zapewniają idealne pasowanie do gniazd montażowych.

• Długość robocza (A): 322 mm – kluczowy wymiar określający zasięg działania przegubu w układzie.
• Średnica osadzenia (D2): 24,5 mm – wymiar odpowiadający miejscu mocowania na stronę drążka.
• Średnica maksymalna stożka (D1): 28 mm – zapewnia pewne osadzenie w gnieździe.
• Długość części stożkowej: 28 mm.
• Kształt: Wygięty w górę, co jest istotne przy montażu w określonych geometriach zawieszenia.

Charakterystyka gwintu i połączeń

Przegub wyposażony jest w gwinty po obu stronach, co umożliwia regulację długości całego układu oraz pewne połączenie z innymi elementami. Zastosowano tutaj standardowe rozwiązania przemysłowe, które są szeroko dostępne i łatwe w serwisowaniu.

• Rodzaj gwintu: Calowy, prawy.
• Ilość zwojów: 12 zwojów na cal (oznaczenie 1-1/4"-12R).
• Odpowiednik metryczny: M22 x 1,50 mm (na końcówce z kołem).
• Długość gwintu na stronie drążka: 115 mm – pozwala na szeroką regulację i pewne skręcenie.
• Długość gwintu na stronie koła: 30 mm.

Zastosowanie i kompatybilność (Case / New Holland)

Przegub ten znajduje zastosowanie w układach napędowych oraz zawieszeniowych maszyn rolniczych, gdzie wymagane jest solidne połączenie z możliwością pracy pod kątem. Jest to element zamienny dedykowany do maszyn marki Case oraz New Holland, zastępując oryginalne podzespoły o numerach katalogowych wskazanych przez producenta.

Przed zakupem należy bezwzględnie zweryfikować numer katalogowy uszkodzonego elementu lub sprawdzić wymiary w dokumentacji maszyny. Produkt pasuje do zamienników o następujących numerach referencyjnych:

• 86024885
• 86507389
• 128604A1

Dopasowanie do tych numerów katalogowych oznacza, że przegub spełnia rygorystyczne normy jakościowe wymagane przez producentów sprzętu rolniczego. Dzięki zachowaniu oryginalnych parametrów gwintu i wymiarów stożka, montaż jest intuicyjny i nie wymaga dodatkowych modyfikacji konstrukcji maszyny.

Na co zwrócić uwagę przed montażem?

Aby zapewnić bezpieczną i długotrwałą pracę, przed instalacją nowego przegubu warto przeprowadzić krótką kontrolę:

• Sprawdź, czy gniazda mocujące są czyste i nieuszkodzone, co wpłynie na poprawne osadzenie stożka o średnicy 28 mm.
• Zweryfikuj stan przeciwnych końcówek drążków – zużyte elementy mogą powodować nierównomierne obciążenie nowego przegubu.
• Upewnij się, że gwint calowy (1-1/4"-12R) jest kompatybilny z istniejącymi elementami łączącymi, szczególnie jeśli wymieniasz tylko jeden element z pary.
• Pamiętaj o odpowiednim dokręceniu elementów zgodnie z momentem zalecanym przez producenta maszyny, aby uniknąć poluzowania się połączenia podczas pracy w terenie.

Ten przegub kulowy to niezawodne rozwiązanie dla rolników szukających części wysokiej jakości, która przywróci pełną sprawność techniczną maszynom Case i New Holland. Jego konstrukcja wygięta w górę oraz precyzyjne gwinty zapewniają komfort obsługi i bezpieczeństwo pracy w polu.
