Przegub kulowy stożek-27,0/30,5-1:10, L-360, M24x1,5R WP - 601223 KR Manitou

Profesjonalny przegub kulowy Kramp do układów kierowniczych maszyn rolniczych

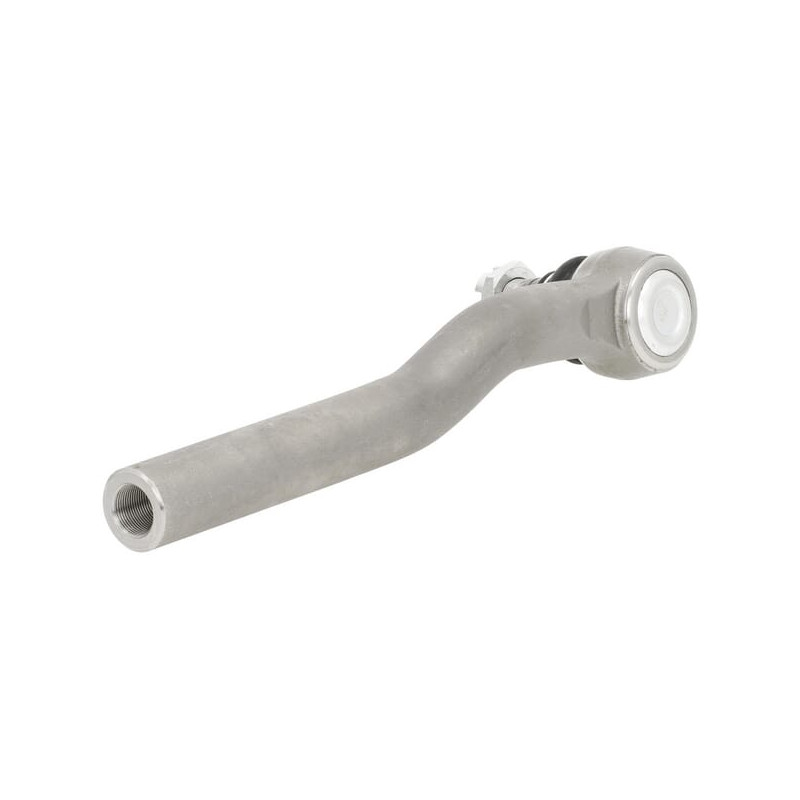

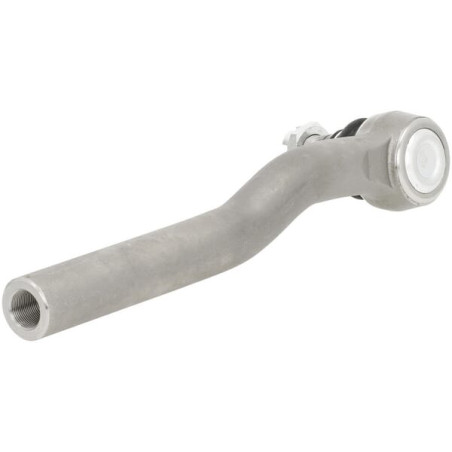

Prezentowany produkt to wysokiej jakości końcówka drążka kierowniczego z gwintem wewnętrznym, przeznaczona do precyzyjnej regulacji geometrii układu kierowniczego w maszynach rolniczych i specjalistycznych. Element ten, oznaczony numerem katalogowym 601223 oraz referencją dostawcy SHP649KR, został wyprodukowany przez renomowaną firmę Kramp, będącą liderem w dostawach części zamiennych do sektora agrotechnicznego. Długa konstrukcja przegubu zapewnia odpowiedni zakres pracy i elastyczność montażową w wymagających warunkach eksploatacyjnych.

Kluczową cechą tego komponentu jest jego specyficzna budowa geometryczna, dostosowana do standardów stosowanych w nowoczesnych ciągnikach i maszynach samojezdnych. Przegub charakteryzuje się zakrzywieniem, co pozwala na optymalne dopasowanie do przestrzeni montażowej oraz zapewnienie prawidłowych kątów pracy zawieszenia. Precyzyjne wykonanie gwintów metrycznych po obu stronach elementu gwarantuje stabilne połączenie z drążkiem kierowniczym oraz zwrotnicą koła, eliminując luzy i zapewniając bezpieczeństwo podczas manewrowania.

Specyfikacja techniczna i parametry wymiarowe

Przy doborze części zamiennych kluczowe jest ścisłe dopasowanie parametrów technicznych do oryginału. Poniższy przegub kulowy posiada dokładnie zdefiniowane wymiary, które należy zweryfikować przed zakupem. Element wyróżnia się dużą długością roboczą, co jest istotne przy naprawach układów kierowniczych o specyficznej rozstawie.

• Numer katalogowy (OM): 601223
• Referencja dostawcy: SHP649KR
• Producent: Kramp
• Długość robocza (A): 360 mm
• Średnica zewnętrzna drążka (B): 38 mm
• Średnica osadzenia min. (D1): 27 mm
• Średnica osadzenia max. (D2): 30,2 mm
• Długość stożka (E): 32 mm
• Szerokość główki: 40 mm
• Zakrzywienie: Tak

Szczegóły techniczne gwintów i połączeń

Konstrukcja przegubu przewiduje obustronne gwinty metryczne o prawym kierunku skrętu, co jest standardem w większości aplikacji przemysłowych i rolniczych. Parametry gwintów zostały dobrane tak, aby zapewnić maksymalną wytrzymałość na obciążenia dynamiczne występujące podczas pracy w terenie.

• Strona drążka (C):
  • Średnica gwintu: M24
  • Skok gwintu: 1.50 mm
  • Długość gwintu: 75 mm
  • Kierunek: Prawy
• Strona końcowa (koło):
  • Średnica gwintu: M24
  • Skok gwintu: 1.50 mm
  • Długość gwintu: 26,6 mm
  • Kierunek: Prawy

Zastosowanie i kompatybilność

Przegub kulowy o numerze 601223 jest elementem uniwersalnym w ramach oferty Kramp, znajdującym zastosowanie w szerokiej gamie maszyn rolniczych. Dzięki standardowym wymiarom stożka (zakres osadzenia 27-30,2 mm) oraz długości 360 mm, część ta pasuje do wielu modeli ciągników rolniczych oraz maszyn specjalistycznych, gdzie wymagana jest precyzyjna zmiana kierunku jazdy. Jest to idealne rozwiązanie dla serwisów i użytkowników indywidualnych poszukujących trwałej zamienniki dla zużytych elementów układu kierowniczego.

Warto zaznaczyć, że produkt jest nowy i pochodzi z oficjalnej dystrybucji, co gwarantuje zgodność z normami jakościowymi producenta. Przed montażem zaleca się sprawdzenie stanu technicznego pozostałych elementów układu kierowniczego, takich jak drążki czy tuleje, aby zapewnić pełną sprawność maszyny.
