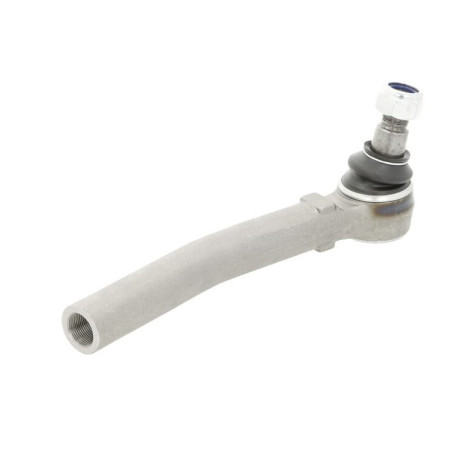

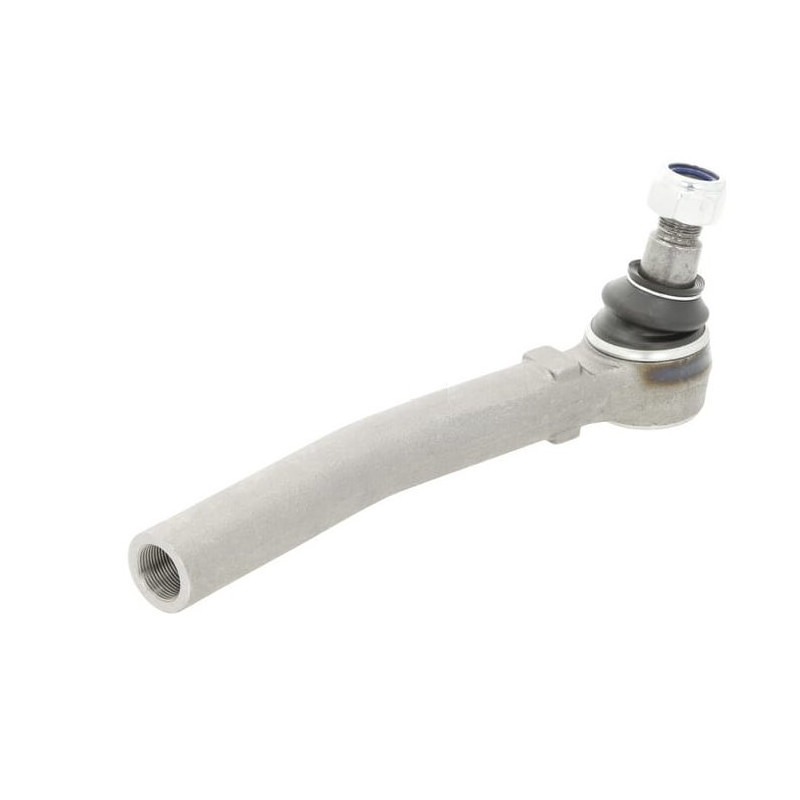

Przegub kulowy stożek-28,9/32,4-1:10, L-285, M28x1,5R WL - 87669494 KR

Przegub kulowy Kramp SHP170KR – precyzyjne łączenie układu kierowniczego

Przedstawiany produkt to wysokiej jakości przegub kulowy z gwintem wewnętrznym, zaprojektowany do zastosowań w układach kierowniczych maszyn rolniczych. Jako element kluczowy dla bezpieczeństwa i precyzji prowadzenia pojazdu, ten komponent łączy w sobie wytrzymałość konstrukcyjną z dokładnością wykonania. Model oznaczony referencją dostawcy SHP170KR oraz numerem katalogowym 87669494 KR (zgodnym z systemem Kramp) stanowi niezawodne rozwiązanie dla serwisów i użytkowników wymagających bezpośredniej wymiany części bez konieczności modyfikacji istniejących zespołów.

Konstrukcja przegubu opiera się na stożkowym zakończeniu, które zapewnia stabilne osadzenie w gnieździe zwrotnicy lub drążka. Zakres średnic osadzenia od 28,9 mm do 32,4 mm przy nachyleniu stożka 1:10 pozwala na uniwersalne dopasowanie do wielu typów maszyn rolniczych, w tym ciągników i przyczep. Długość robocza elementu wynosząca 285 mm oraz specyficzne zakrzywienie zapewniają odpowiednią geometrię układu kierowniczego, co jest kluczowe dla zachowania właściwego kąta skrętu kół.

Kluczowe parametry techniczne i wymiary

Dobór odpowiedniego przegubu wymaga ścisłego porównania parametrów geometrycznych z oryginalną częścią. Poniższe dane techniczne są niezmienne i stanowią podstawę do weryfikacji kompatybilności:

• Referencja dostawcy: SHP170KR
• Numer katalogowy Kramp: 87669494 KR
• Długość robocza całkowita: 285 mm
• Średnica osadzenia stożka: 28,9–32,4 mm
• Nachylenie stożka: 1:10
• Długość części stożkowej: 35 mm
• Średnica zewnętrzna drążka: 40 mm
• Konstrukcja: element zakrzywiony

Specyfikacja gwintów i połączeń

Przegub wyposażony jest w gwinty metryczne prawoskrętne po obu stronach, co ułatwia montaż przy użyciu standardowych narzędzi warsztatowych. Precyzja wykonania gwintów zapewnia szczelność połączenia i odporność na wibracje występujące podczas pracy w terenie.

• Strona drążka (dłuższa): gwint wewnętrzny M28x1,5R
• Długość gwintu strony drążka: 80 mm
• Strona krótka (do zwrotnicy/końcówki): gwint wewnętrzny M27x1,5R
• Długość gwintu strony krótkiej: 27,3 mm

Zastosowanie i kompatybilność

Produkt znajduje zastosowanie jako zamiennik w układach kierowniczych szerokiej gamy maszyn rolniczych. Dzięki standardowym parametrom gwintów M28 i M27 oraz typowemu stożkowi, przegub ten pasuje do wielu modeli ciągników rolniczych oraz przyczep, gdzie stosowane są podobne rozwiązania konstrukcyjne. Jest to element eksploatacyjny, który podlega naturalnemu zużyciu, dlatego regularna kontrola luzów na przegubach kulowych jest istotna dla bezpieczeństwa.

Przed zakupem należy bezwzględnie zmierzyć długość roboczą starego elementu oraz sprawdzić średnicę osadzenia stożka. Warto również zweryfikować oznaczenia na oryginalnej części, szukając zgodności z parametrami M28x1,5R oraz wymiarem L-285. Produkt marki Kramp gwarantuje jakość wykonania zgodną z normami przemysłowymi, co przekłada się na długą żywotność i stabilność pracy układu kierowniczego w trudnych warunkach polowych.
