Przegub kulowy stożek-28,9/32,4-1:10, L-285, M28x1,5R WP - 87669493 KR

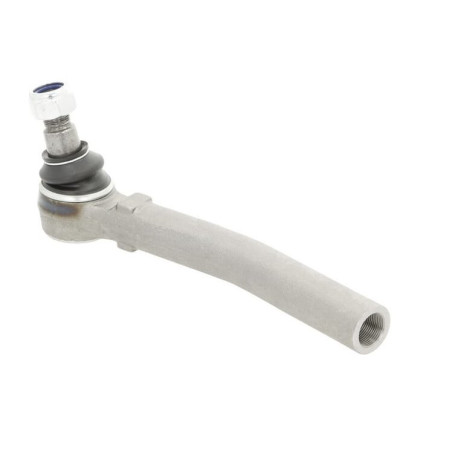

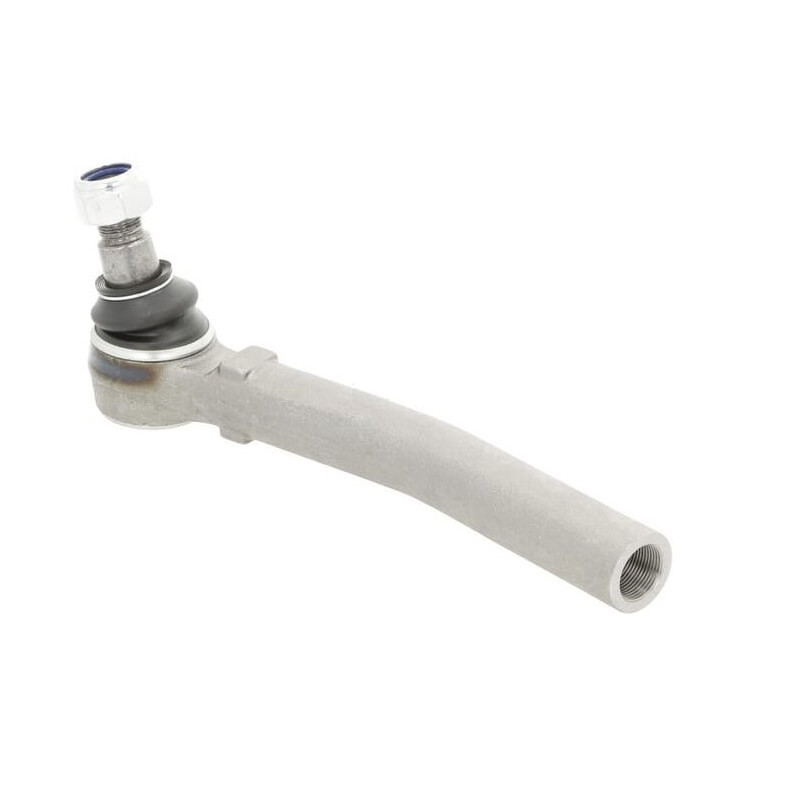

Przegub kulowy Kramp – precyzyjna końcówka drążka kierowniczego

Prezentowany produkt to wysokiej jakości przegub kulowy marki Kramp, zaprojektowany jako długa końcówka drążka kierowniczego z gwintem wewnętrznym. Element ten stanowi kluczowy komponent układu kierowniczego w maszynach rolniczych i specjalistycznych, odpowiadając za precyzyjne przenoszenie sił sterowania na koła. Dzięki zastosowaniu wytrzymałych materiałów i precyzyjnej obróbki, przegub zapewnia stabilność jazdy oraz bezpieczeństwo operatora podczas pracy w trudnych warunkach terenowych.

Kluczową cechą tego modelu jest jego specyficzna geometria oraz parametry gwintów, które umożliwiają montaż w szerokim spektrum pojazdów wymagających niestandardowych długości i średnic połączeń. Produkt został oznaczony referencją dostawcy SHP813KR oraz numerem katalogowym 012939911416S, co ułatwia identyfikację i dobór odpowiedniej części zamiennej.

Specyfikacja techniczna i wymiary

Dobór właściwej końcówki drążka kierowniczego wymaga ścisłego dopasowania do istniejącego układu. Poniższe dane techniczne pochodzą bezpośrednio od producenta i muszą być zweryfikowane przed zakupem, aby zapewnić pełną kompatybilność z Twoją maszyną.

• Długość robocza (A): 285 mm – zapewnia odpowiedni zasięg dla układów o większym rozstawie.
• Średnica zewnętrzna drążka (B): 40 mm.
• Szerokość główki: 40 mm.
• Długość stożka (E): 35 mm.
• Zakres średnic osadzenia: od 28,9 mm (min.) do 32,4 mm (max.).
• Konstrukcja stożka: 1:10 (standardowe nachylenie dla tego typu przegubów).
• Zakrzywienie: Tak – element jest wygięty, co jest typowe dla końcówek drążków kierowniczych dostosowanych do geometrii zawieszenia.

Parametry gwintów i kierunek skrętu

Prawidłowe działanie układu kierowniczego zależy od precyzyjnego dopasowania gwintów. Ten przegub kulowy wyposażony jest w gwinty metryczne po obu stronach, co jest standardem w nowoczesnych maszynach rolniczych.

• Strona drążka (C):
  • Rodzaj gwintu: Metryczny.
  • Średnica: M28.
  • Skok gwintu: 1,50 mm.
  • Kierunek: Prawy.
• Strona końcowa/koło (F):
  • Rodzaj gwintu: Metryczny.
  • Średnica: M27.
  • Skok gwintu: 1,50 mm.
  • Długość gwintu: 27,3 mm.
  • Kierunek: Prawy.

Zastosowanie i kompatybilność

Przegub kulowy Kramp o symbolu SHP813KR znajduje zastosowanie w układach kierowniczych pojazdów rolniczych, takich jak ciągniki, kombajny czy maszyny samojezdne, gdzie wymagana jest długa końcówka z gwintem wewnętrznym. Dzięki uniwersalnym parametrom gwintów M28x1,5 oraz M27x1,5 oraz zakresowi osadzenia stożka 28,9–32,4 mm, część ta pasuje do wielu modeli popularnych marew maszyn rolniczych.

Przed zamówieniem zaleca się sprawdzenie oryginalnego numeru katalogowego uszkodzonej części lub porównanie wymiarów geometrycznych (szczególnie długości roboczej 285 mm oraz średnic gwintów) z danymi technicznymi posiadanego pojazdu. Produkt jest nowy, fabrycznie zapakowany i gotowy do montażu.
