Przegub osiowy L210 GDM24x1.5R GKM22x1.5R

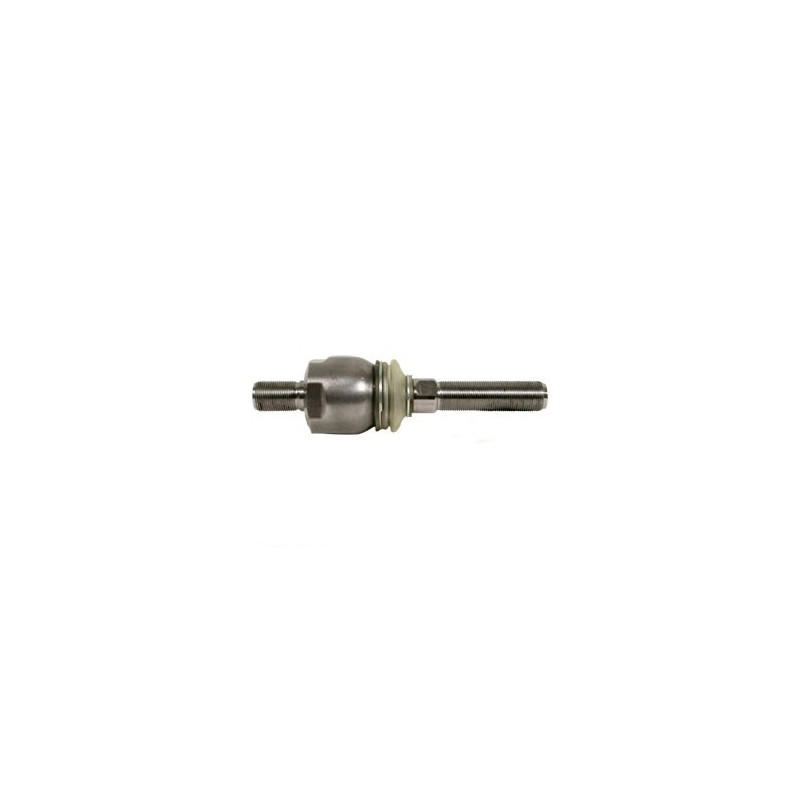

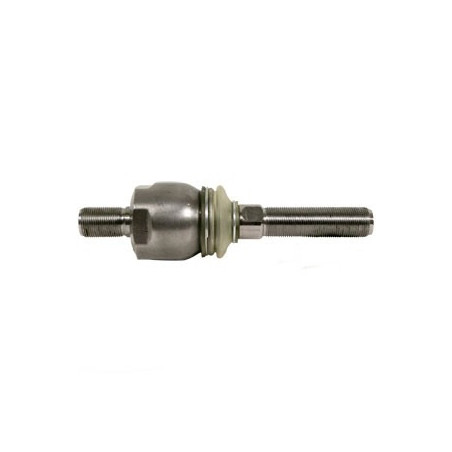

Przegub osiowy L210 – precyzyjne dopasowanie do maszyn JCB

Przedstawiany produkt to wysokiej jakości przegub osiowy oznaczony symbolem L210, dedykowany do zastosowań w układach kierowniczych i zawieszeniach maszyn budowlanych oraz rolniczych, w szczególności marki JCB. Element ten stanowi kluczowy komponent zapewniający stabilność i precyzję prowadzenia pojazdu, przenosząc siły z drążka kierowniczego na mechanizm skrętu kół. Jego solidna konstrukcja gwarantuje odporność na obciążenia dynamiczne występujące podczas pracy w trudnych warunkach terenowych.

Produkt charakteryzuje się precyzyjnie wykonanymi gwintami metrycznymi o skoku 1.50 mm, co umożliwia bezproblemowy montaż z istniejącymi podzespołami. Zgodność z oryginalnymi numerami katalogowymi, takimi jak 331/14861 czy RH61-A103, potwierdza jego pełną interchangeability z częściami stosowanymi przez producenta maszyn.

Specyfikacja techniczna i wymiary

Kluczowym aspektem przy doborze przegubu osiowego jest dokładne dopasowanie wymiarów geometrycznych oraz parametrów gwintów. Poniższe dane techniczne zostały zweryfikowane i stanowią podstawę do identyfikacji produktu:

• Długość robocza (A): 207 mm – określa całkowitą długość elementu między punktami mocowania.
• Strona drążka (C): Gwint zewnętrzny M24 x 1.50 mm.
• Długość gwintu strony drążka (B): 74,7 mm.
• Strona stożka (C1): Gwint zewnętrzny M22 x 1.50 mm.
• Długość gwintu strony stożka (E): 33 mm.
• Skok gwintu: 1.50 mm dla obu stron (M24 oraz M22).

Taka konfiguracja wymiarowa jest typowa dla przegubów stosowanych w cięższych maszynach, gdzie wymagana jest duża wytrzymałość połączeń gwintowych. Długość robocza 207 mm zapewnia odpowiedni zakres ruchu i geometrię układu kierowniczego zgodną z fabrycznymi założeniami konstrukcyjnymi.

Zastosowanie i kompatybilność

Przegub osiowy L210 znajduje zastosowanie głównie w maszynach marki JCB. Dzięki zgodności z numerem katalogowym 331/14861, element ten może być stosowany jako zamiennik w modelach wymagających tego specyficznego typu połączenia. Jest to część eksploatacyjna, której stan techniczny powinien być regularnie kontrolowany pod kątem luzów oraz korozji gwintów.

Produkt dostępny jest w ofercie pod referencją dostawcy INTERCARS: RH61-A103. Jest to nowy element, gotowy do bezpośredniego montażu po demontażu zużytego przegubu. Prawidłowa instalacja wymaga zachowania momentów dokręcania zalecanych przez producenta maszyny oraz zabezpieczenia gwintów przed samoczynnym odkręcaniem się w trakcie pracy.

Korzyści z wyboru oryginalnych parametrów

• Dokładne odwzorowanie oryginału: Zachowanie wymiarów M24x1.5 oraz M22x1.5 zapewnia pełną kompatybilność bez konieczności modyfikacji innych elementów układu.
• Wytrzymałość: Materiał i obróbka gwintów dostosowane do pracy w warunkach wibracji i obciążeń udarowych.
• Dostępność: Produkt dostępny od ręki, co minimalizuje czas przestoju maszyny.

Przed zakupem zaleca się dokładne zmierzenie starego przegubu, w szczególności długości roboczej oraz długości poszczególnych odcinków gwintowanych, aby upewnić się, że parametr 207 mm oraz długości 74,7 mm i 33 mm odpowiadają wymaganiom Państwa maszyny.
