Przegub osiowy L235 GDM28x1,5R GKM24x1,5R

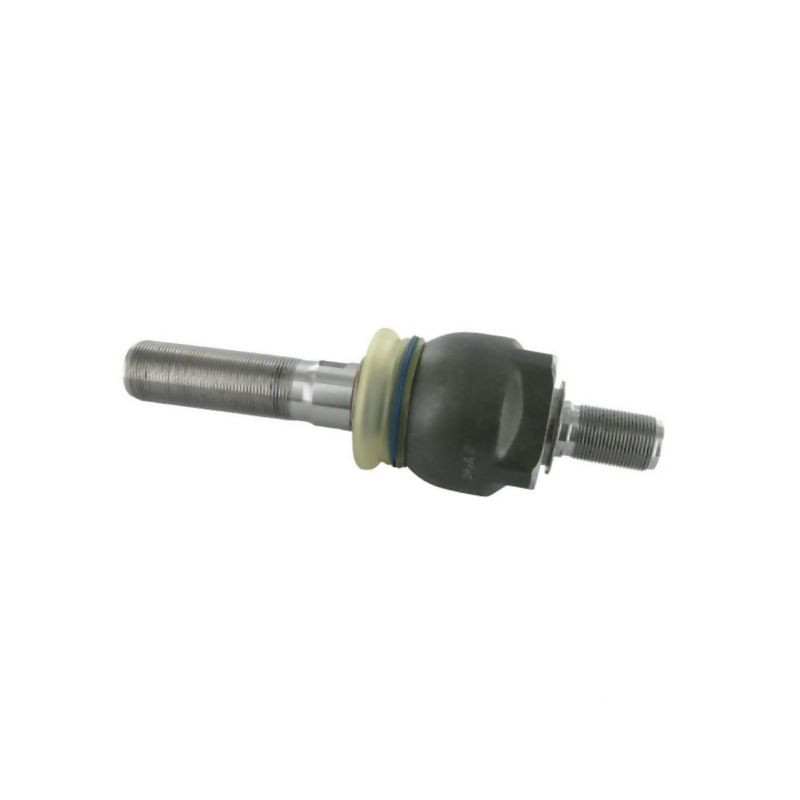

Przegub osiowy L235 GDM28x1,5R GKM24x1,5R – precyzyjny element układu kierowniczego

Przedstawiany produkt to wysokiej klasy przegub osiowy marki Kramp, oznaczony numerem referencyjnym 0126490K oraz kodem dostawcy SHP490KR. Jest to kluczowy element konstrukcyjny stosowany w układach zawieszenia i stabilizatorach przegubów w maszynach rolniczych oraz urządzeniach przemysłowych. Jego zadaniem jest zapewnienie sztywnego, a jednocześnie elastycznego połączenia, które kompensuje niewielkie ruchy i drgania podczas pracy w trudnych warunkach terenowych.

Konstrukcja przegubu została zaprojektowana z myślą o trwałości i odporności na obciążenia dynamiczne. Precyzyjne wykonanie gwintów oraz odpowiednio dobrana geometria kuli przegubu gwarantują pewny montaż i długotrwałą bezawaryjną eksploatację. Produkt jest sprzedawany jako pojedyncza sztuka, co ułatwia wymianę uszkodzonych elementów bez konieczności zakupu całych zestawów.

Specyfikacja techniczna i wymiary

Kluczowym aspektem przy doborze zamiennika jest zgodność wymiarowa z oryginalną częścią. Poniższe parametry zostały zweryfikowane na podstawie danych producenta i są niezmienne dla tego modelu:

• Długość całkowita: 235 mm
• Długość robocza: 231 mm
• Średnica kuli przegubu: 50 mm
• Szerokość główki przegubu: 64,9 mm
• Długość stożka: 35 mm
• Skok gwintu: 1,50 mm (oba końce)

Konfiguracja gwintów i kierunek skrętu

Przegub wyposażony jest w dwa różne końce gwintowe, co wymaga szczególnej uwagi podczas montażu. Oba gwinty mają kierunek prawy (standardowy), lecz różnią się średnicą i przeznaczeniem:

• Strona drążka: Gwint metryczny M28x1,5R o długości 80 mm.
• Strona zwrotnicy: Gwint metryczny M24x1,5R o długości 38 mm (w danych technicznych wskazano również długość stożka 35 mm, co jest kluczowe dla głębokości osadzenia).

Taka asymetria wymiarowa jest typowa dla przegubów stabilizatorów, gdzie jedna strona mocowana jest do grubszego drążka reakcyjnego, a druga do delikatniejszego mechanizmu zwrotnego lub ramy maszyny.

Zastosowanie i kompatybilność

Przegub osiowy Kramp 0126490K znajduje zastosowanie w szerokiej gamie maszyn rolniczych, w tym w ciągnikach, kombajnach oraz przyczepach samozbierających. Jest integralną częścią układów kierowniczych oraz systemów stabilizacji osi. Dzięki uniwersalnym wymiarom gwintów M28 i M24, produkt ten często zastępuje oryginalne części w maszynach różnych producentów, pod warunkiem zachowania identycznej geometrii.

Produkt ten może być stosowany jako zamiennik dla elementów oznaczonych numerami katalogowymi takimi jak AL110918 czy AL177977, co wskazuje na jego szeroką kompatybilność z popularnymi modelami sprzętu rolniczego dostępnymi na rynku wtórnym i pierwotnym.

Wskazówki montażowe i weryfikacja dopasowania

Przed zakupem i montażem należy bezwzględnie zweryfikować stan istniejącego przegubu. Należy zmierzyć całkowitą długość elementu oraz sprawdzić, czy średnica kuli (50 mm) mieści się w uchwycie. Istotne jest również sprawdzenie kierunku gwintów – w tym modelu oba są prawoskrętne, co ułatwia regulację, ale wymaga użycia odpowiednich kluczy do kontrowania.

Upewnij się, że długość gwintu po stronie drążka (80 mm) oraz po stronie zwrotnicy (38 mm) pozwala na pełne wkręcenie elementu przy zachowaniu odpowiedniego luzu roboczego. Nieprawidłowy dobór długości może prowadzić do uszkodzenia gwintów lub ograniczenia skoku zawieszenia.
