Przekładnia Comer A-3A 5:1 – 9.602.005

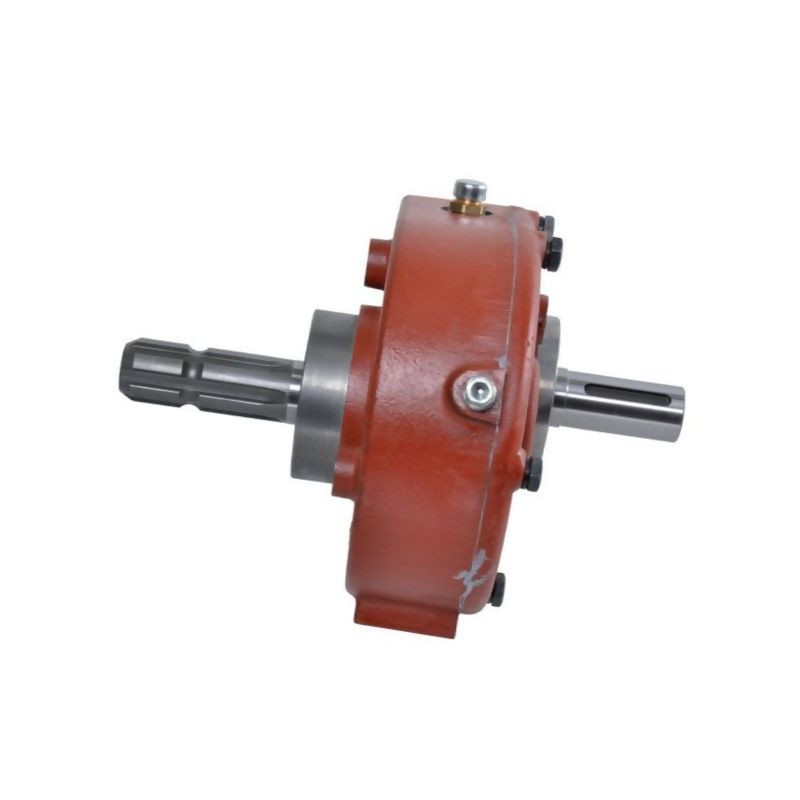

Przekładnia nawrotna Comer A-3A (9.602.005) – niezawodny napęd do maszyn rolniczych

Przedstawiana przekładnia marki Comer, oznaczona numerem katalogowym 9.602.005 (oraz referencjami porównawczymi 602.005 i 9.602.005), to zaawansowane technicznie rozwiązanie dedykowane do zastosowań w technice rolniczej, budowlanej oraz leśnej. Model A-3A z przełożeniem 5:1 został zaprojektowany z myślą o pracy w trudnych warunkach, zapewniając stabilny napęd mieszadeł oraz innych mechanizmów wymagających zmiany kierunku obrotów.

Kluczową cechą tej jednostki jest możliwość pracy w przód i w tył, co czyni ją uniwersalnym elementem układów napędowych. Dzięki solidnej konstrukcji opartej na obudowie z żeliwa szarego oraz hartowanym uzębieniu, przekładnia charakteryzuje się wysoką odpornością na obciążenia dynamiczne i długą żywotnością nawet przy intensywnym użytkowaniu.

Specyfikacja techniczna i parametry pracy

Przekładnia Comer A-3A oferuje precyzyjne parametry kinematyczne dostosowane do standardowych wałów odbioru mocy. Przy prędkości wejściowej n1 wynoszącej 540 obr/min, układ zapewnia odpowiednie momenty obrotowe i prędkości wyjściowe w zależności od kierunku pracy. Konstrukcja pozwala na osiągnięcie maksymalnej mocy 30 KM (22,1 kW), co predysponuje ją do współpracy z ciągnikami średniej klasy.

Istotnym aspektem technicznym jest rozstaw osi wynoszący 79 mm, który należy uwzględnić podczas projektowania lub modernizacji układu napędowego. Przekładnia dostarczana jest bez oleju, co wymaga przeprowadzenia odpowiedniego serwisu początkowego przed pierwszym uruchomieniem.

• Numer katalogowy: 9.602.005 (odpowiedniki: 602.005, 9.602.005)
• Przełożenie: 1:5
• Rozstaw osi: 79 mm
• Materiał obudowy: Żeliwo szare
• Uzębienie: Hartowane
• Maksymalna moc: 30 KM / 22,1 kW
• Ograniczenie prędkości: 3000 obr/min
• Pojemność olejowa: ok. 0,6 l
• Zalecany olej: SAE90 EP

Zastosowanie i charakterystyka kinematyczna

Przekładnia znajduje szerokie zastosowanie jako napęd ogólny w maszynach rolniczych, takich jak mieszadła do gnojowicy, rozrzutniki czy urządzenia leśne. Jej konstrukcja nawrotna pozwala na elastyczne sterowanie pracą agregatu. Parametry prędkościowe prezentują się następująco:

• Przy wejściu n1 = 540 obr/min, prędkość wyjściowa n2 wynosi 75 obr/min (w trybie redukcji do pracy roboczej).
• W innym zakresie pracy przy n1 = 540 obr/min, prędkość wyjściowa n2 może wynosić 2700 obr/min (zależnie od konfiguracji wałów i kierunku).

Należy pamiętać, że ramię reakcyjne montowane do przekładni pełni funkcję zabezpieczenia przed przekręceniem się korpusu pod wpływem momentu obrotowego. Jest to element krytyczny dla bezpieczeństwa eksploatacji i musi być prawidłowo zamocowany do stałej konstrukcji maszyny.

Konserwacja i eksploatacja

Aby zapewnić bezawaryjną pracę i długą żywotność przekładni Comer A-3A, konieczne jest przestrzeganie zaleceń serwisowych producenta. Urządzenie wymaga regularnej wymiany oleju przekładniowego typu SAE90 EP.

Harmonogram konserwacji przedstawia się następująco:

• Pierwsza wymiana oleju po pierwszych 50 godzinach pracy (okres docierania).
• Kolejne wymiany co 500–800 godzin pracy lub raz w roku, w zależności od tego, który warunek nastąpi wcześniej.

Produkt dostarczany jest jako nowy, w stanie fabrycznym, gotowy do montażu po uzupełnieniu środka smarnego. Dzięki zastosowaniu hartowanych zębów i wytrzymałej obudowy z żeliwa, jest to inwestycja zapewniająca stabilność pracy przez wiele sezonów.
