Przekładnia Comer A-4A 1:7 – 9.603.006

Przekładnia Comer A-4A 1:7 – niezawodny napęd do maszyn rolniczych

Przedstawiana przekładnia marki Comer, oznaczona symbolem A-4A i numerem katalogowym 9.603.006 (oraz referencyjnym 4358-9603006G), to wysokiej klasy podzespół przeznaczony do zastosowań w technice rolniczej, budowlanej oraz leśnej. Jest to jednostka nawrotna, umożliwiająca pracę zarówno w przód, jak i w tył, co czyni ją uniwersalnym rozwiązaniem dla różnego rodzaju napędów ogólnych. Konstrukcja została zaprojektowana z myślą o trwałości i odporności na trudne warunki eksploatacyjne.

Specyfikacja techniczna i parametry pracy

Kluczowym parametrem tej przekładni jest przełożenie wynoszące 7:1. Przy standardowej prędkości wejściowej wału napędowego wynoszącej 540 obr./min, przekładnia zapewnia precyzyjne dostosowanie prędkości wyjściowej do wymagań maszyny. Zgodnie z danymi technicznymi, przy wejściu 540 obr./min, prędkość wyjściowa (n2) wynosi 77 obr./min. Maksymalna dopuszczalna moc dla tego układu to 12 KM (8,8 kW).

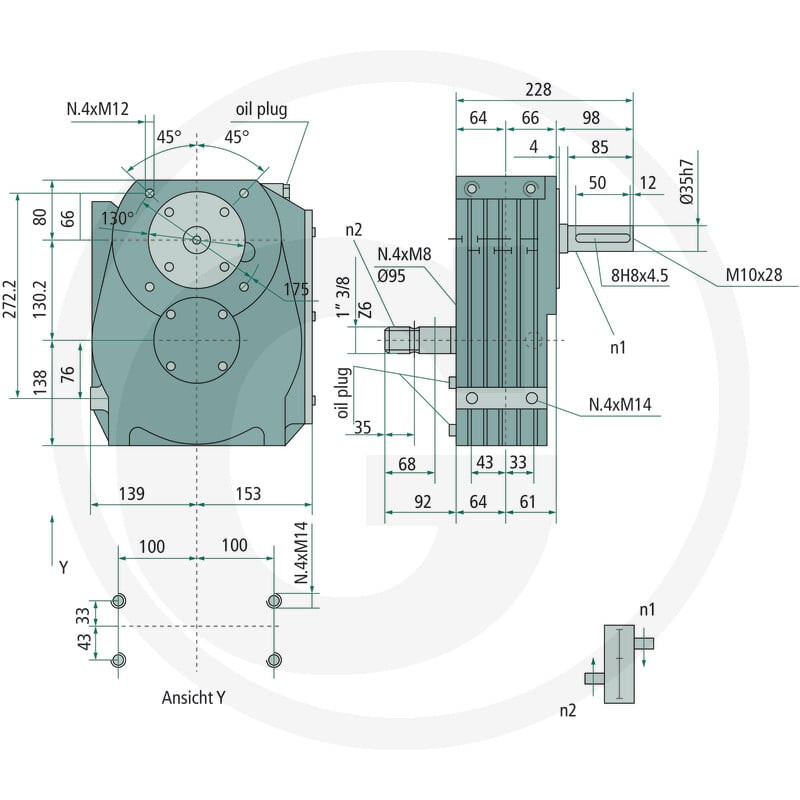

Dodatkowe dane dotyczące prędkości obrotowych wskazują na wartości n1=151 oraz n2=1059 w kontekście specyficznych warunków pracy lub pomiarów, przy czym kluczowym ograniczeniem eksploatacyjnym jest maksymalna prędkość obrotowa ograniczona do 3000 obr./min. Rozstaw osi przekładni wynosi dokładnie 130,2 mm, co jest istotną informacją przy planowaniu montażu w istniejących układach napędowych.

Budowa i materiały wykonania

Obudowa przekładni Comer A-4A wykonana jest z żeliwa szarego, materiału cenionego w przemyśle za swoją sztywność, zdolność tłumienia drgań oraz odporność na zużycie. Wnętrze jednostki kryje zęby poddane procesowi hartowania, co znacząco zwiększa ich wytrzymałość na obciążenia dynamiczne i tarcie, wydłużając żywotność całego mechanizmu.

Ważnym elementem konstrukcyjnym jest ramię reakcyjne. Należy je traktować jako kluczowe zabezpieczenie przed przekręceniem się obudowy podczas pracy pod obciążeniem. Prawidłowe zamocowanie ramienia jest warunkiem bezpiecznej i bezawaryjnej eksploatacji urządzenia.

Wymagania eksploatacyjne i konserwacja

Przekładnia dostarczana jest bez oleju, co wymaga od użytkownika samodzielnego uzupełnienia cieczy smarującej przed pierwszym uruchomieniem. Do prawidłowej pracy niezbędne jest zastosowanie około 1 litra oleju przekładniowego o specyfikacji SAE90 EP. Tego typu olej zapewnia odpowiednią ochronę przeciwzużyciową i stabilność termiczną w trudnych warunkach.

Regularna konserwacja jest kluczowa dla utrzymania sprawności technicznej. Producent zaleca pierwszą wymianę oleju po początkowych 50 godzinach pracy (okres docierania). Kolejne wymiany należy przeprowadzać co 500–800 godzin pracy lub raz w roku, w zależności od tego, który warunek zostanie spełniony wcześniej.

Zastosowanie i kompatybilność

Przekładnia ta znajduje szerokie zastosowanie jako element napędowy w maszynach rolniczych (np. przyczepy, rozrzutniki, maszyny do siewu), urządzeniach budowlanych oraz sprzęcie leśnym. Jej konstrukcja nawrotna pozwala na elastyczne sterowanie kierunkiem pracy mechanizmów roboczych.

• Typ: Przekładnia nawrotna (praca przód/tył)
• Przełożenie: 7:1
• Moc maksymalna: 12 KM / 8,8 kW przy 540 obr./min
• Prędkość wyjściowa (n2): 77 obr./min przy wejściu 540 obr./min
• Rozstaw osi: 130,2 mm
• Materiał obudowy: Żeliwo szare
• Zęby: Hartowane
• Ograniczenie prędkości: 3000 obr./min
• Pojemność olejowa: ok. 1 l
• Typ oleju: SAE90 EP (nie dołączony do zestawu)
• Nr porównawczy: 603.006, 9.603.006
