Przekładnia Comer A-4A 1:2,43 – 9.603.010

Przekładnia Comer A-4A 9.603.010G – Specyfikacja i Zastosowanie

Przedstawiana przekładnia marki Comer, oznaczona numerem katalogowym 9.603.010G (oraz numerem porównawczym 603.010, 9.603.010), to profesjonalny element napędowy przeznaczony do zastosowań w technice rolniczej, budowlanej oraz leśnej. Jest to przekładnia nawrotna, umożliwiająca pracę zarówno w przód, jak i w tył, co czyni ją uniwersalnym rozwiązaniem dla maszyn wymagających zmiany kierunku obrotów przy zachowaniu wysokiej wydajności.

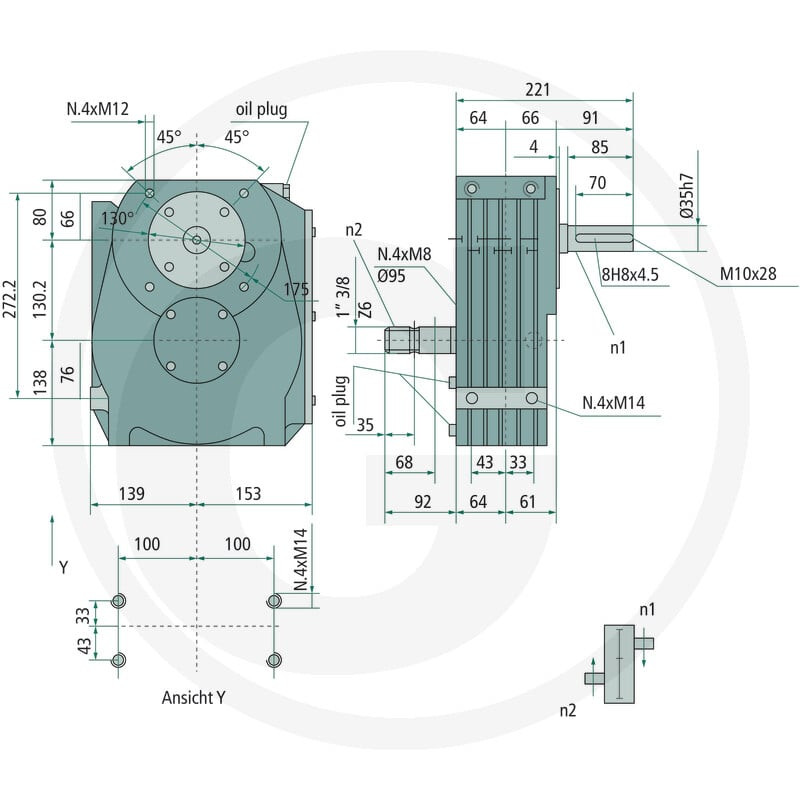

Konstrukcja oparta jest na wytrzymałej obudowie z żeliwa szarego, która zapewnia stabilność i odporność na obciążenia dynamiczne występujące podczas intensywnej eksploatacji. Wnętrze mechanizmu tworzą zęby hartowane, gwarantujące długą żywotność i odporność na zużycie ścierne. Rozstaw osi wynoszący 130,2 mm pozwala na precyzyjny montaż w istniejących układach napędowych.

Parametry techniczne i wydajność

Kluczowym parametrem tej przekładni jest przełożenie wynoszące 2,43:1. Przy standardowej prędkości wejściowej n1 równej 540 obr/min, przekładnia osiąga prędkość wyjściową n2 na poziomie 222 obr/min. Maksymalna dopuszczalna moc dla tego układu to 35 KM (25,8 kW) przy wspomnianej prędkości 540 obr/min. Moment obrotowy generowany przy tej prędkości wynosi odpowiednio n1= 441 oraz n2 = 1072, co wskazuje na znaczne możliwości przenoszenia siły napędowej.

Ważnym aspektem bezpieczeństwa i trwałości jest ograniczenie prędkości roboczej do maksymalnie 3000 obr/min. Przekraczanie tego limitu może prowadzić do uszkodzenia mechanizmu. Należy również pamiętać, że ramię reakcyjne dostarczane z przekładnią pełni funkcję zabezpieczenia przed przekręceniem się obudowy pod wpływem momentu obrotowego i musi być prawidłowo zamocowane.

• Przełożenie: 2,43:1
• Rozstaw osi: 130,2 mm
• Maksymalna moc: 35 KM / 25,8 kW przy 540 obr/min
• Prędkość wejściowa (n1): 540 obr/min
• Prędkość wyjściowa (n2): 222 obr/min
• Ograniczenie prędkości: 3000 obr/min
• Materiał obudowy: Żeliwo szare
• Zęby: Hartowane

Konserwacja i eksploatacja

Prawidłowa eksploatacja przekładni Comer A-4A wymaga stosowania odpowiedniego smaru. Zalecanym typem oleju jest SAE90 EP, a pojemność skrzyni wynosi około 1 litra. Produkt dostarczany jest bez oleju, dlatego przed pierwszym uruchomieniem konieczne jest jego uzupełnienie.

Harmonogram konserwacji jest ściśle określony dla zapewnienia bezawaryjnej pracy. Pierwsza wymiana oleju powinna nastąpić po początkowych 50 godzinach pracy (okres docierania). Kolejne wymiany przeprowadza się co 500-800 godzin pracy lub raz w roku, w zależności od tego, który warunek zostanie spełniony wcześniej. Regularna kontrola poziomu i stanu oleju jest kluczowa dla utrzymania parametrów technicznych i wydłużenia żywotności przekładni.
