Przekładnia Comer L 3,3:1, Ø25 mm / Ø25 mm GR – 614397217

Przekładnia stożkowa Comer L 3,3:1 – specyfikacja i zastosowanie

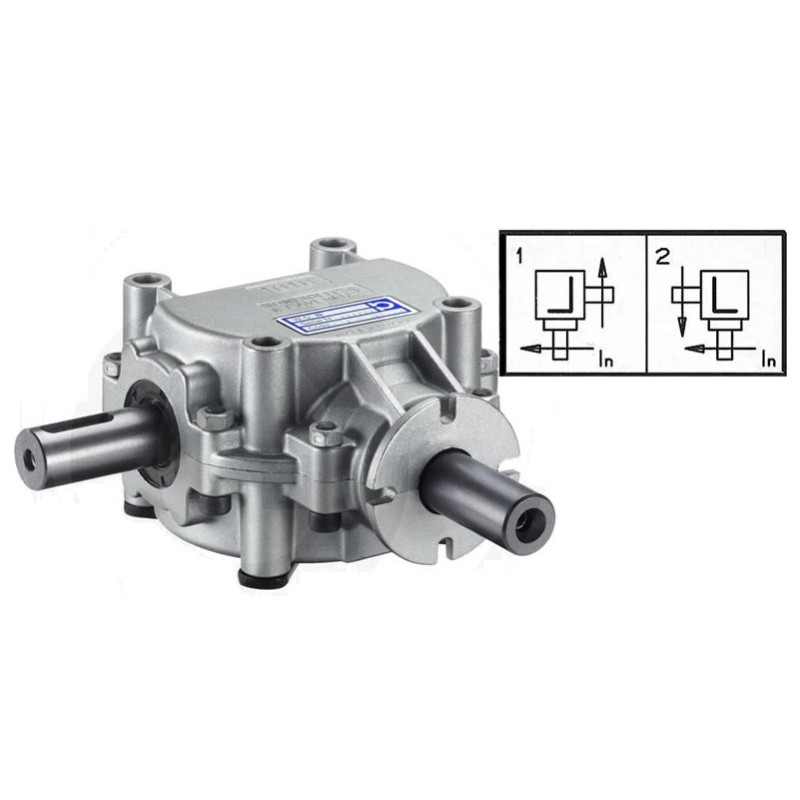

Prezentowana przekładnia kątowa marki Comer, dystrybuowana przez GRANIT pod numerem katalogowym 614397217, to precyzyjny element napędowy przeznaczony do zastosowań w maszynach rolniczych i ogrodniczych. Konstrukcja typu L charakteryzuje się kątowym przeniesieniem napędu, co pozwala na elastyczne dopasowanie układu napędowego w urządzeniach takich jak zamiatarki czy inne maszyny wymagające zmiany kierunku obrotów o 90 stopni.

Kluczowym parametrem tego modelu jest przełożenie wynoszące 3,25:1 (w zaokrągleniu handlowym często określane jako 3,3:1). Przekładnia wyposażona jest w wały wejściowy i wyjściowy o identycznej średnicy 25 mm, co ułatwia montaż z popularnymi typami wałów kardana i sprzęgieł. Rozstaw otworów mocujących wynosi 90 mm, co jest standardem dla wielu konstrukcji napędowych w tej klasie wagowej i mocy.

Budowa i parametry techniczne

Obudowa przekładni wykonana jest z odlewu aluminium, co zapewnia optymalny stosunek wytrzymałości do wagi. Całość waży około 4,1 kg (bez napełnienia olejem), co czyni ją elementem stosunkowo lekkim, a jednocześnie sztywnym. Wnętrze mechanizmu stanowią koła stożkowe o uzębieniu prostym, które zostały poddane procesowi hartowania. Taka obróbka termiczna znacznie zwiększa odporność zębów na zużycie ścierne oraz obciążenia dynamiczne występujące podczas pracy z dużymi momentami obrotowymi.

Parametry pracy przy różnych prędkościach wejściowych przedstawiają się następująco:

• Przy prędkości wejściowej 540 obr/min: moc maksymalna wynosi 3 KM (2,2 kW), a moment obrotowy na wejściu (n1) to 39 Nm, natomiast na wyjściu (n2) 124 Nm. Prędkość wyjściowa wynosi wówczas 160 obr/min.
• Przy prędkości wejściowej 1000 obr/min: moc maksymalna wzrasta do 4,6 KM (3,4 kW), moment obrotowy na wejściu (n1) to 32 Nm, a na wyjściu (n2) 105 Nm.

Graniczna liczba obrotów dla tej przekładni została ustalona na poziomie n = 3000 obr/min. Przekroczenie tego parametru może prowadzić do przegrzewania się układu i przedwczesnego zużycia elementów ciernych.

Smarowanie i konserwacja

Prawidłowa eksploatacja przekładni Comer wymaga stosowania odpowiednich środków smarnych. Producent zaleca użycie oleju przekładniowego SAE90 EP lub smaru EP 0. Pojemność skrzyni biegowej to około 0,35 litra. Produkt dostarczany jest już napełniony smarem, co umożliwia jego natychmiastowy montaż i uruchomienie.

Aby zapewnić długotrwałą bezawaryjność, należy stosować się do zaleceń konserwacyjnych:

• Pierwsza wymiana oleju powinna nastąpić po 50 godzinach pracy (okres docierania) lub po 500 godzinach, w zależności od intensywności eksploatacji.
• Kolejne wymiany należy przeprowadzać w interwałach co 500–800 godzin roboczych lub minimum raz w roku sezonowym.

Zastosowanie i kompatybilność

Przekładnia o symbolu 614397217 znajduje szerokie zastosowanie w napędach pomocniczych maszyn rolniczych. Jest idealnym rozwiązaniem do napędu zamiatarek, rozrzutników czy innych urządzeń agregowanych, gdzie wymagane jest zmniejszenie prędkości obrotowej przy jednoczesnym zwiększeniu momentu obrotowego. Dzięki solidnej konstrukcji i hartowanym kołom stożkowym, model ten sprawdza się w warunkach zwiększonego obciążenia.

W ofercie naszego sklepu dostępne są również inne części do przekładni oraz modele z serii L-25, co pozwala na kompleksowe serwisowanie i budowę układów napędowych opartych na produktach marki Comer.
