Przyłącza E, 1/2"NPT-24x1,5-16S

Przyłącza hydrauliczne Voss typu E – precyzja i szczelność w instalacjach

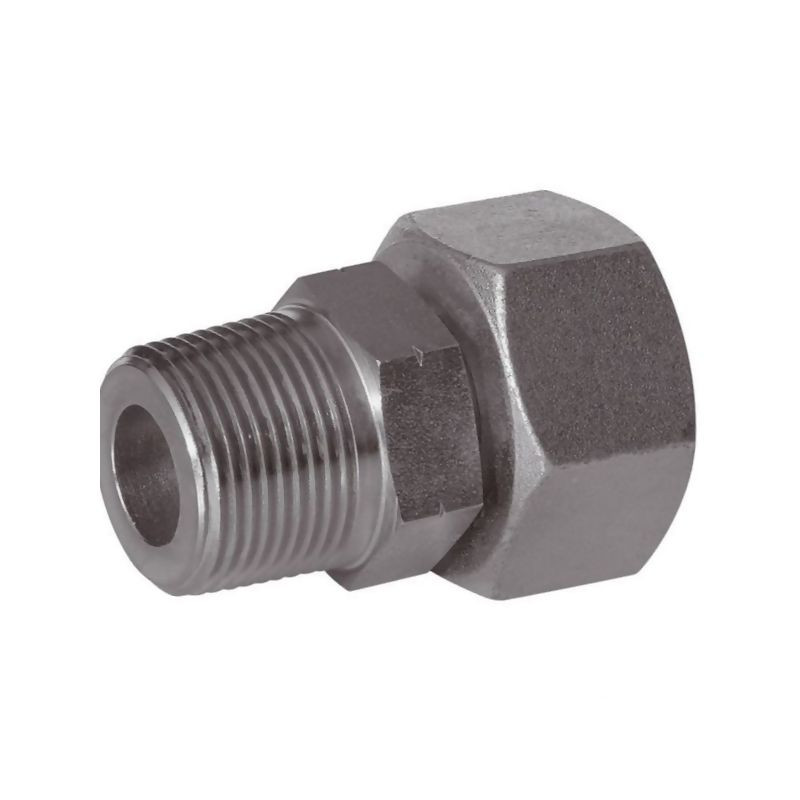

Prezentowane przyłącze hydrauliczne marki Voss, oznaczone indeksem 140D16S12NPT, stanowi kluczowy element nowoczesnych systemów przesyłu mediów pod wysokim ciśnieniem. Jest to produkt z serii S, zaprojektowany z myślą o zastosowaniach wymagających najwyższej niezawodności i odporności na trudne warunki eksploatacyjne. Dzięki precyzyjnej konstrukcji oraz wysokiej jakości wykonania, przyłącze to gwarantuje stabilność pracy instalacji hydraulicznych w przemyśle, rolnictwie oraz motoryzacji.

Główną cechą tego komponentu jest wstępnie zmontowany pierścień samouszczelniający. Takie rozwiązanie technologiczne znacząco upraszcza proces montażu, eliminując ryzyko błędów ludzkich podczas składania złącza. Co najważniejsze, zastosowanie tego mechanizmu drastycznie zmniejsza ryzyko wycieków, co jest krytyczne w systemach pracujących pod dużym obciążeniem. Uszczelnienie realizowane jest za pomocą gwintu stożkowego NPT, co zapewnia hermetyczność połączenia bez konieczności stosowania dodatkowych uszczelek płaskich czy taśm uszczelniających w sposób niekontrolowany.

Specyfikacja techniczna i parametry pracy

Przyłącze Voss 140D16S12NPT charakteryzuje się solidną budową dostosowaną do pracy w ekstremalnych warunkach. Zgodnie z normą DIN 2353 oraz standardem ANSI/ASME B1.20.1-1983, produkt ten oferuje następujące parametry techniczne:

• Średnica przewodu: 16 mm – idealna dla przewodów hydraulicznych o tym wymiarze.
• Gwint przyłącza: 1/2 cala NPT (gwint stożkowy).
• Gwint złącza: 24x1,5 mm (metryczny).
• Ciśnienie nominalne: 400 BAR – zapewnia bezpieczną pracę w układach wysokociśnieniowych.
• Seria: S (lekka seria, odpowiednia do standardowych zastosowań hydraulicznych).
• Rozwartość klucza (strona przewodu): 22 mm.
• Rozwartość klucza (strona gwintu NPT): 30 mm.
• Długość gwintu: 19,8 mm.

Warto zwrócić uwagę na obróbkę powierzchniową elementu. Przyłącze pokryte jest warstwą cynku oraz niklu, co nadaje mu dużą odporność na korozję. Jest to szczególnie istotne w aplikacjach zewnętrznych lub w środowiskach o podwyższonej wilgotności, gdzie zwykła stal mogby ulec szybkiej degradacji. Dzięki takiej ochronie produkt zachowuje swoje właściwości mechaniczne i estetyczne przez długi czas.

Zastosowanie i kompatybilność

Przyłącza typu E znajdują szerokie zastosowanie w branży hydraulicznej. Są dedykowane do łączenia węży hydraulicznych oraz przewodów sztywnych z elementami wyposażonymi w gwint NPT. Konstrukcja pozwala na bezpieczne i szczelne połączenie rur o średnicy 16 mm z portami o gwincie 1/2" NPT. Produkt spełnia wymagania normy DIN 2401 w zakresie ciśnienia nominalnego i temperatury pracy.

Dla klientów o specyficznych wymaganiach, producent Voss oferuje możliwość zamówienia tego typu przyłączy w wersji ze stali szlachetnej (nierdzewnej), co dodatkowo zwiększa odporność chemiczną i korozyjną elementu. Standardowo jednak oferowany model ze stali ocynkowanej i niklowanej stanowi optymalny stosunek ceny do jakości dla większości zastosowań przemysłowych i warsztatowych.

Wybierając przyłącze Voss 140D16S12NPT, inwestujesz w komponent sprawdzony przez inżynierów Technical Service Hydraulics oraz Technical Service Engineering, co jest gwarancją zgodności z najwyższymi standardami branżowymi.
