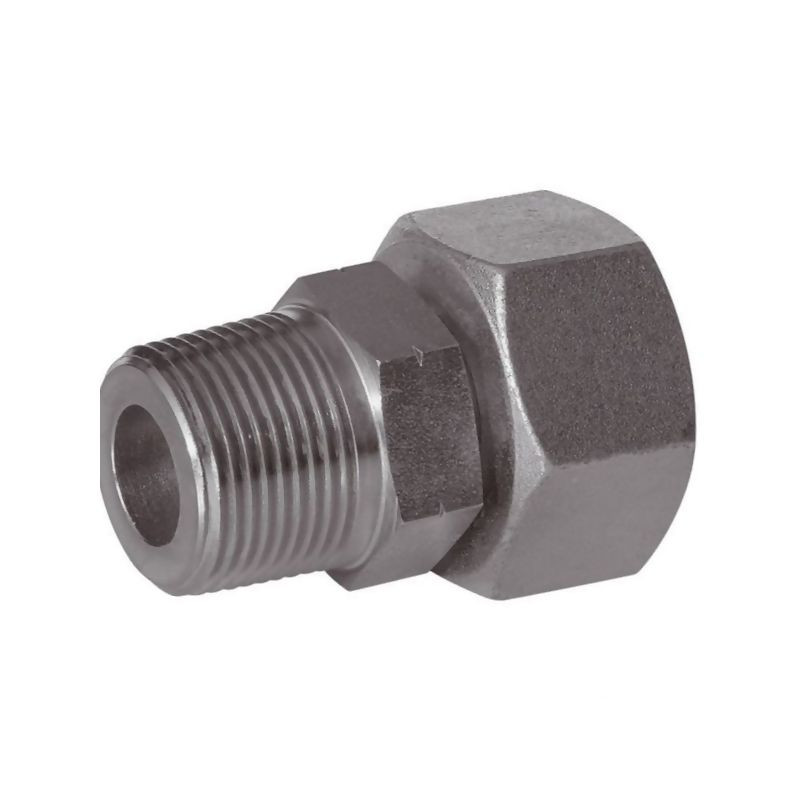

Przyłącza E, 3/8"NPT-20X1,5-12S

Profesjonalne przyłącze hydrauliczne Voss typu E

Prezentowane przyłącze hydrauliczne marki Voss, oznaczone indeksem 140D12S38NPT, to wysokiej klasy element instalacyjny przeznaczony do budowy niezawodnych systemów przesyłu mediów. Produkt stanowi gotowe, wstępnie zmontowane rozwiązanie, które znacząco ułatwia i przyspiesza proces montażu w warunkach warsztatowych oraz przemysłowych. Dzięki precyzyjnej obróbce i zastosowaniu sprawdzonych materiałów, przyłącze gwarantuje szczelność oraz długotrwałą odporność na czynniki zewnętrzne.

Kluczową cechą tego elementu jest jego uniwersalność konstrukcyjna, pozwalająca na łączenie przewodów o średnicy 12 mm z instalacjami wyposażonymi w gwint rurowy stożkowy NPT. Jest to rozwiązanie dedykowane do zastosowań w hydraulice siłowej, gdzie wymagana jest wysoka odporność na ciśnienie oraz stabilność połączenia.

Zastosowanie i kluczowe korzyści

Przyłącza serii E znajdują szerokie zastosowanie w systemach hydraulicznych maszyn rolniczych, budowlanych oraz przemysłowych. Ich głównym zadaniem jest bezpieczne i szczelne połączenie rur hydraulicznych z elementami armatury lub agregatów. Wybór tego produktu przynosi wymierne korzyści techniczne i ekonomiczne:

• Minimalizacja ryzyka wycieków: Zastosowanie uszczelnienia za pomocą gwintu stożkowego NPT oraz wstępnie zmontowanego pierścienia samouszczelniającego eliminuje częste problemy z nieszczelnością typowe dla tradycyjnych rozwiązań.
• Odporność na korozję: Powierzchnia elementu poddana została zaawansowanej obróbce cynkowo-niklowej, co zapewnia doskonałą ochronę przed rdzą i degradacją materiału nawet w trudnych warunkach eksploatacyjnych.
• Łatwość montażu: Konstrukcja typu "plug-and-play" pozwala na szybki montaż bez konieczności stosowania dodatkowych uszczelek czy taśm uszczelniających w miejscu łączenia z rurą.

Specyfikacja techniczna i parametry

Produkt został zaprojektowany zgodnie z rygorystycznymi normami DIN 2353, co zapewnia pełną kompatybilność z innymi elementami systemu rurowego. Gwint przyłącza wykonany jest zgodnie ze standardem ANSI/ASME B1.20.1-1983, co gwarantuje precyzyjne dopasowanie do portów NPT.

Poniżej przedstawiamy szczegółowe dane techniczne przyłącza Voss 140D12S38NPT:

• Producent: Voss
• Symbol producenta: EGESD12S38NPT
• Indeks sklepowy: 140D12S38NPT
• Typ przyłącza: E (BSPT-metryczny / NPT-metryczny)
• Seria: S (lekka)
• Średnica przewodu (Ø): 12 mm
• Gwint złącza (strona rury): 20x1,5 (metryczny)
• Gwint przyłącza (strona portu): 3/8" NPT (gwint stożkowy)
• Ciśnienie nominalne (PN): 630 BAR
• Długość gwintu: 15,2 mm
• Rozwartość klucza (S1): 19 mm
• Rozwartość klucza drugi koniec (S2): 24 mm
• Obróbka powierzchniowa: Cynk / Nikiel (Zinc, Nickel-plated)
• Materiał: Stal (dostępna również wersja ze stali szlachetnej na zamówienie)

Normy i standardy wykonania

Element spełnia wymagania normy DIN 2401 w zakresie ciśnienia nominalnego i temperatury pracy. Wysokie ciśnienie robocze rzędu 630 BAR czyni go odpowiednim do zastosowań w układach wysokociśnieniowych. Precyzja wykonania gwintu 3/8 cala zgodnie z ANSI/ASME B1.20.1-1983 zapewnia hermetyczne połączenie bez ryzyka poluzowania się pod wpływem drgań.

Dzięki zastosowaniu powłoki cynkowo-niklowej, przyłącze charakteryzuje się estetycznym wyglądem oraz wysoką trwałością mechaniczną i chemiczną. Jest to produkt nowy, dostępny od ręki, idealny dla serwisantów hydrauliki siłowej oraz konstruktorów maszyn wymagających komponentów o potwierdzonej jakości.
