Przyłącza E, 1/4"NPT-14x1,5-8L

Przyłącza hydrauliczne Voss typu E – precyzja i szczelność

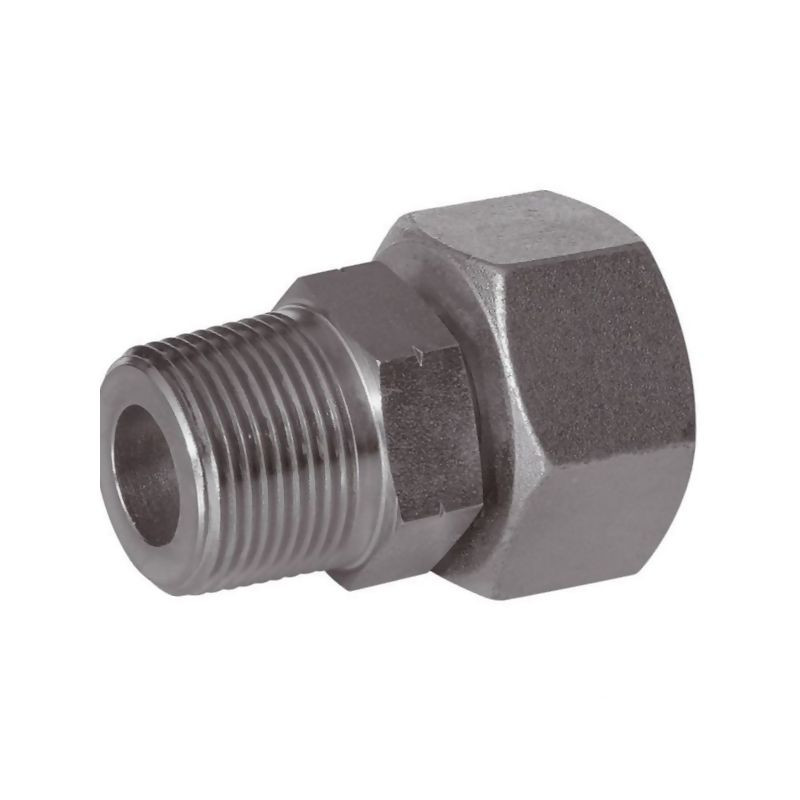

Prezentowane przyłącze hydrauliczne marki Voss, oznaczone indeksem 140D8L14NPT, to wysokiej klasy element instalacji rurowych, zaprojektowany z myślą o wymagających zastosowaniach przemysłowych. Produkt stanowi gotowe, wstępnie zmontowane rozwiązanie, które znacząco ułatwia i przyspiesza proces montażu systemów hydraulicznych. Dzięki zastosowaniu technologii samouszczelniania, przyłącze minimalizuje ryzyko wycieków medium roboczego, co jest kluczowe dla bezpieczeństwa i efektywności pracy maszyn.

Konstrukcja przyłącza opiera się na sprawdzonej serii L, co oznacza, że jest ono przeznaczone do rur o średnicy zewnętrznej 8 mm. Główną cechą tego elementu jest połączenie dwóch różnych standardów gwintów: z jednej strony znajduje się gwint stożkowy NPT (National Pipe Taper), zgodny z normą ANSI/ASME B1.20.1-1983, a z drugiej strony gwint metryczny zgodny z normą DIN 2353. Taka hybrydowa konstrukcja umożliwia bezproblemowe łączenie komponentów o różnej specyfikacji technicznej w jednym układzie hydraulicznym.

Kluczowe parametry techniczne i budowa

Przyłącze charakteryzuje się wysoką odpornością na korozję, co zapewnia długotrwałą eksploatację nawet w trudnych warunkach środowiskowych. Powierzchnia elementu została poddana obróbce galwanicznej – cynkowaniu oraz niklowaniu, co dodatkowo wzmacnia jego trwałość mechaniczną i chemiczną. Dla klientów wymagających jeszcze wyższych standardów odporności, producent Voss oferuje możliwość zamówienia wersji wykonanej ze stali szlachetnej.

Element jest zaprojektowany do pracy pod wysokim ciśnieniem. Zgodnie z normą DIN 2401, nominalne ciśnienie robocze (PN) wynosi aż 250 BAR. Parametry te są ściśle powiązane z temperaturą pracy i muszą być przestrzegane dla zachowania pełnej funkcjonalności i bezpieczeństwa instalacji.

• Producent: Voss
• Symbol katalogowy: 140D8L14NPT
• Referencja dostawcy: EGESD8L14NPT
• Seria: L (lekka)
• Średnica przewodu: 8 mm
• Gwint przyłącza (strona NPT): 1/4 cala NPT
• Gwint złącza (strona metryczna): 14x1,5 mm
• Ciśnienie nominalne: 250 BAR
• Długość gwintu: 15,1 mm
• Rozwartość klucza S1: 14 mm
• Rozwartość klucza S2: 17 mm
• Obróbka powierzchni: Cynk / Nikiel

Zastosowanie i korzyści użytkowe

Przyłącza typu E znajdują szerokie zastosowanie w budowie przewodów hydraulicznych, gdzie wymagana jest niezawodność i precyzja wykonania. Są one idealnym rozwiązaniem dla serwisów hydrauliki siłowej, warsztatów mechanicznych oraz zakładów produkcyjnych wykorzystujących maszyny z napędem hydraulicznym.

Główne korzyści płynące z wyboru tego produktu to:

• Niska awaryjność: Wstępnie zmontowany pierścień samouszczelniający eliminuje błędy montażowe i zapewnia hermetyczność połączenia.
• Uniwersalność: Możliwość łączenia standardu NPT z metrycznym rozszerza zakres kompatybilności z różnymi typami armatury.
• Odporność na warunki zewnętrzne: Powłoka cynkowo-niklowa skutecznie chroni przed korozją i uszkodzeniami mechanicznymi.
• Łatwość montażu: Precyzyjnie określone rozwartości kluczy (14 mm i 17 mm) pozwalają na szybki i pewny dokręt przy użyciu standardowych narzędzi warsztatowych.

Przy wyborze przyłącza należy zwrócić uwagę na zgodność średnicy rury (8 mm) oraz typu gwintów z istniejącą instalacją. Produkt jest sprzedawany jako pojedyncza sztuka, co pozwala na elastyczne kompletowanie potrzebnych elementów bez konieczności zakupu całych zestawów.
