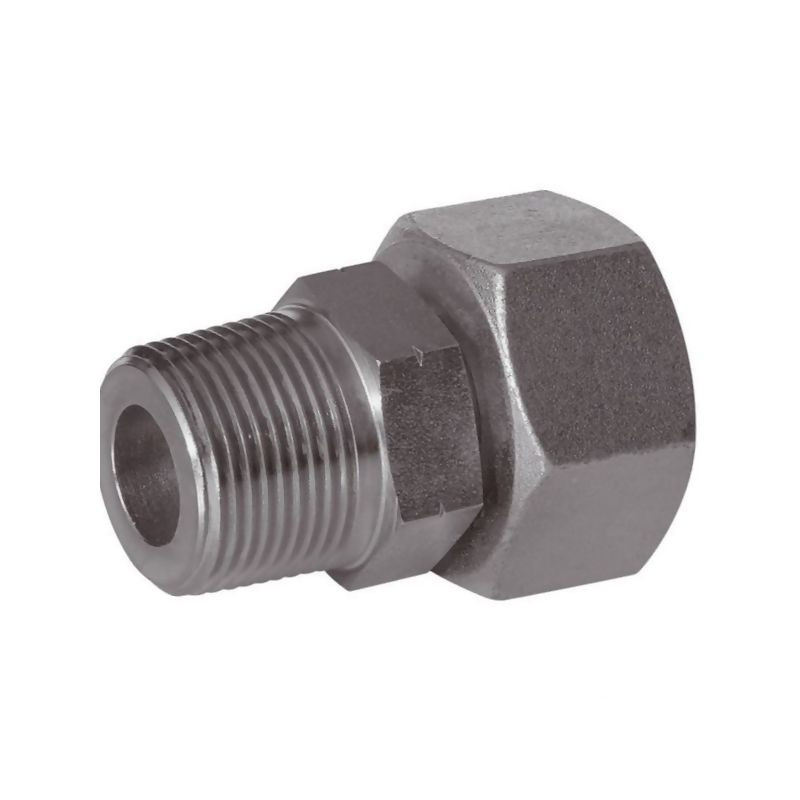

Przyłącza E, 3/4"NPT-30x2,0-22L

Profesjonalne przyłącze hydrauliczne Voss typu E

Prezentowane przyłącze hydrauliczne marki Voss, oznaczone indeksem 140D22L34NPT, to precyzyjnie wykonany element instalacji rurowych, zaprojektowany z myślą o wymagających zastosowaniach przemysłowych. Produkt stanowi integralną część systemów przesyłu mediów pod wysokim ciśnieniem, zapewniając niezawodność i szczelność połączeń w warunkach intensywnego użytkowania. Jest to rozwiązanie dedykowane do łączenia przewodów hydraulicznych o średnicy 22 mm z elementami wyposażonymi w gwint stożkowy NPT.

Kluczową cechą tego przyłącza jest jego konstrukcja oparta na wstępnie zmontowanym pierścieniu samouszczelniającym. Taka budowa znacząco upraszcza proces montażu, eliminując ryzyko błędów związanych z niewłaściwym osadzeniem uszczelki. Dzięki temu rozwiązaniu minimalizuje się ryzyko wycieków, co jest krytycznym aspektem w systemach hydraulicznych, gdzie utrata cieczy roboczej może prowadzić do awarii maszyn i przestojów produkcyjnych.

Specyfikacja techniczna i parametry pracy

Przyłącze Voss 140D22L34NPT charakteryzuje się wysoką odpornością na korozję, co zapewnia długą żywotność nawet w trudnych warunkach środowiskowych. Element został poddany obróbce powierzchniowej polegającej na cynkowaniu oraz niklowaniu, co dodatkowo wzmacnia jego trwałość mechaniczną i chemiczną. Produkt spełnia rygorystyczne normy DIN 2353, a zastosowany gwint jest zgodny ze standardem ANSI/ASME B1.20.1-1983.

Dane techniczne wskazują na wysoką wydajność tego komponentu. Przyłącze jest przystosowane do pracy przy ciśnieniu nominalnym (PN) wynoszącym 160 BAR, zgodnie z normą DIN 2401. Jest to wartość pozwalająca na bezpieczną eksploatację w większości standardowych i zaawansowanych układów hydraulicznych.

Konstrukcja i wymiary montażowe

Element ten należy do serii L (lekka), co oznacza jego optymalizację pod kątem wagi przy zachowaniu pełnej wytrzymałości konstrukcyjnej. Połączenie realizowane jest poprzez gwint złącza metrycznego 30x2,0 mm po stronie przewodu oraz gwint przyłącza 3/4 cala NPT po stronie instalacji. Uszczelnienie w przypadku gwintu NPT odbywa się bezpośrednio na gwincie stożkowym, co jest standardem w tym typie połączeń.

Dla ułatwienia prac montażowych i serwisowych, przyłącze posiada wyraźnie zdefiniowane powierzchnie chwytne dla kluczy:

• Rozwartość klucza S1 (strona gwintu metrycznego): 27 mm
• Rozwartość klucza S2 (strona gwintu NPT): 36 mm
• Długość gwintu: 20,1 mm

Takie wymiary pozwalają na precyzyjne dokręcenie połączenia bez ryzyka uszkodzenia korpusu przyłącza. Produkt jest dostarczany jako nowy, gotowy do bezpośredniego montażu w układzie hydraulicznym.

Zastosowanie i kompatybilność

Przyłącze typu E znajduje szerokie zastosowanie w przemyśle maszynowym, rolniczym oraz budowlanym. Jest idealnym rozwiązaniem do budowy i naprawy przewodów hydraulicznych w maszynach roboczych, gdzie wymagana jest wysoka kultura techniczna połączeń. Dzięki zgodności z normami międzynarodowymi, produkt Voss może być stosowany zamiennie z innymi elementami spełniającymi te same standardy wymiarowe.

Warto zaznaczyć, że standardowa wersja produktu posiada powłokę cynkowo-niklową. Dla zastosowań wymagających ekstremalnej odporności chemicznej lub pracy w środowiskach morskich, producent oferuje możliwość zamówienia wersji wykonanej ze stali szlachetnej, co świadczy o elastyczności i wysokiej jakości oferty marki Voss.
