Przyłącza E, 1/2"NPT-22x1,5-15L

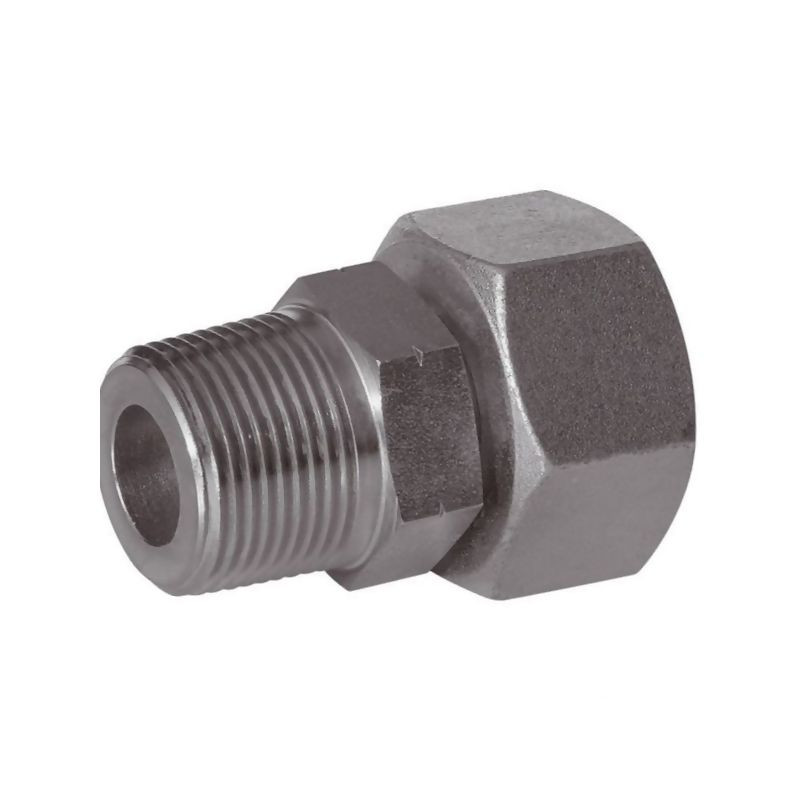

Profesjonalne przyłącze hydrauliczne Voss typu E

Prezentowane przyłącze hydrauliczne marki Voss, oznaczone indeksem 140D15L12NPT, to wysokiej klasy komponent przeznaczony do budowy niezawodnych systemów przewodów rurowych. Produkt stanowi gotowe, wstępnie zmontowane rozwiązanie, które znacząco ułatwia i przyspiesza proces instalacji w układach hydraulicznych. Dzięki precyzyjnej obróbce i zastosowaniu materiałów odpornych na korozję, element ten gwarantuje długotrwałą szczelność oraz stabilność pracy nawet w wymagających warunkach eksploatacyjnych.

Konstrukcja i specyfikacja techniczna

Kluczowym elementem konstrukcyjnym tego przyłącza jest zintegrowany pierścień samouszczelniający. Taka budowa eliminuje konieczność stosowania dodatkowych uszczelek zewnętrznych, co minimalizuje ryzyko wycieków medium roboczego. Uszczelnienie realizowane jest bezpośrednio poprzez gwint stożkowy NPT, co jest standardem zapewniającym wysoką hermetyczność połączeń w przemyśle.

Przyłącze charakteryzuje się serią L (lekka), co oznacza optymalny stosunek wytrzymałości do wagi dla typowych zastosowań przemysłowych. Gwint złącza metrycznego ma wymiar 22x1,5 mm i jest zgodny z normą DIN 2353, natomiast gwint przyłącza rurowego to 1/2 cala NPT, wykonany zgodnie ze standardem ANSI/ASME B1.20.1-1983. Taka kombinacja pozwala na łączenie elementów o różnych standardach gwintów w jednym, spójnym układzie.

Parametry techniczne i wymiary

Element został zaprojektowany do pracy z przewodami o średnicy zewnętrznej 15 mm. Jest to kluczowy parametr przy doborze odpowiednich rur do systemu hydraulicznego. Przyłącze wykazuje wysoką odporność na czynniki korozyjne dzięki zastosowaniu podwójnej obróbki powierzchniowej: cynkowania oraz niklowania. Takie wykończenie nie tylko chroni stal przed rdzą, ale również nadaje produktowi estetyczny, przemysłowy wygląd.

Warto zwrócić uwagę na wysokie parametry ciśnieniowe. Nominalne ciśnienie robocze (PN) wynosi aż 250 BAR, co zgodnie z normą DIN 2401 pozwala na zastosowanie tego komponentu w systemach wysokiego ciśnienia. Dla instalatorów istotne są również wymiary montażowe:

• Długość gwintu: 19,8 mm
• Rozwartość klucza S1 (strona metryczna): 22 mm
• Rozwartość klucza S2 (strona NPT): 27 mm

Dzięki tak zdefiniowanym wymiarom montażowym, przyłącze można łatwo i bezpiecznie dokręcić przy użyciu standardowych narzędzi warsztatowych, zapewniając odpowiedni moment dokręcenia bez ryzyka uszkodzenia gwintu.

Zastosowanie i korzyści

Przyłącza typu E znajdują szerokie zastosowanie w przemyśle maszynowym, motoryzacyjnym oraz w budowie maszyn rolniczych. Są idealnym rozwiązaniem tam, gdzie wymagana jest szybka i szczelna instalacja przewodów hydraulicznych. Główne korzyści płynące z wyboru tego produktu to:

• Zmniejszone ryzyko wycieków dzięki fabrycznie zamontowanemu pierścieniowi uszczelniającemu.
• Wysoka odporność na korozję dzięki powłoce cynkowo-niklowej.
• Możliwość pracy pod wysokim ciśnieniem do 250 BAR.
• Zgodność z międzynarodowymi standardami DIN oraz ANSI/ASME.

Produkt dostępny jest również w wersji ze stali szlachetnej na specjalne zamówienie, co rozszerza możliwości jego aplikacyjne w środowiskach o podwyższonej agresywności chemicznej. Standardowo oferowana wersja ze stali ocynkowanej i niklowanej jest jednak wystarczająca dla większości typowych zastosowań przemysłowych.
