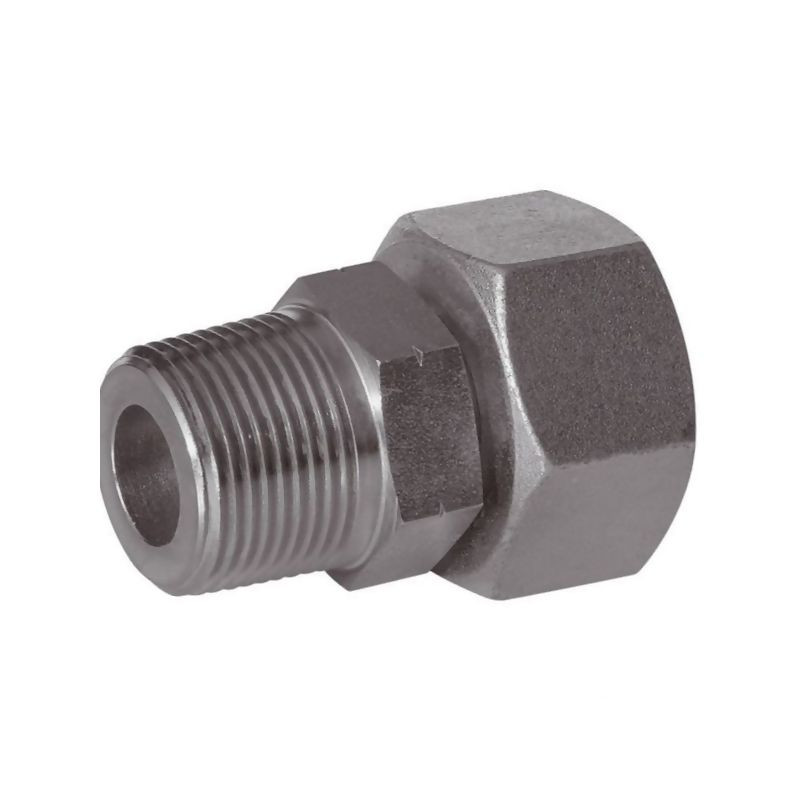

Przyłącza E, 3/4"NPT-30x2,0-20S

Przyłącza hydrauliczne Voss typu E – precyzja i szczelność

Prezentowane przyłącze hydrauliczne marki Voss, oznaczone indeksem 140D20S34NPT, to profesjonalny element systemu rurowego przeznaczony do budowy niezawodnych instalacji hydraulicznych. Produkt stanowi połączenie gwintu stożkowego NPT z metrycznym gwintem złącza, co umożliwia elastyczne i bezpieczne łączenie przewodów w systemach pracujących pod wysokim ciśnieniem. Dzięki zastosowaniu wstępnie zmontowanego pierścienia samouszczelniającego, rozwiązanie to minimalizuje ryzyko wycieków, zapewniając długotrwałą stabilność pracy układu.

Kluczową zaletą tego przyłącza jest jego wysoka odporność na korozję, osiągnięta dzięki specjalistycznej obróbce powierzchniowej cynkiem i niklem. Taka ochrona antykorozyjna jest niezbędna w trudnych warunkach eksploatacyjnych, typowych dla maszyn rolniczych, budowlanych czy przemysłowych, gdzie elementy narażone są na działanie wilgoci i czynników chemicznych. Produkt spełnia rygorystyczne normy DIN 2353 oraz ANSI/ASME B1.20.1-1983, co gwarantuje pełną kompatybilność ze standardowymi komponentami hydraulicznymi.

Zastosowanie i specyfikacja techniczna

Przyłącze typu E znajduje szerokie zastosowanie w systemach przewodów hydraulicznych, gdzie wymagana jest wysoka szczelność i odporność na drgania. Jest to element kluczowy przy montażu instalacji w maszynach mobilnych oraz stacjonarnych, gdzie niezawodność połączeń ma bezpośredni wpływ na bezpieczeństwo i efektywność pracy urządzenia. Konstrukcja pozwala na szybki i pewny montaż, redukując czas serwisowania oraz ryzyko błędów instalacyjnych.

Parametry techniczne produktu zostały dobrane tak, aby sprostać wymaganiom nowoczesnej hydrauliki siłowej. Przyłącze obsługuje przewody o średnicy 20 mm i charakteryzuje się nominalnym ciśnieniem roboczym na poziomie 400 BAR, co czyni je odpowiednim do aplikacji wysokociśnieniowych. Gwint przyłącza 3/4 cala NPT zapewnia standardowe dopasowanie do portów hydraulicznych, natomiast gwint złącza 30x2,0 umożliwia precyzyjne połączenie z rurami stalowymi.

Najważniejsze cechy i korzyści

• Wstępnie zmontowany pierścień samouszczelniający – eliminuje ryzyko błędnego montażu uszczelki.
• Wysoka odporność na korozję dzięki powłoce cynkowo-niklowej.
• Ciśnienie nominalne 400 BAR – zgodne z normą DIN 2401.
• Zgodność ze standardem DIN 2353 oraz gwintem ANSI/ASME B1.20.1-1983.
• Średnica przewodu 20 mm (seria S) – optymalna dla średnich i dużych przepływów.
• Długość gwintu 20,1 mm zapewniająca solidne zaczepienie.
• Rozwartość klucza S1: 27 mm oraz S2: 36 mm ułatwiają montaż przy użyciu standardowych narzędzi.

Produkt dostępny jest również w wersji ze stali szlachetnej na specjalne zamówienie, co rozszerza możliwości jego aplikacyjne w środowiskach o podwyższonych wymagania chemicznych. Przy wyborze elementów do systemu hydraulicznego warto zwrócić uwagę na precyzję wykonania, jaką oferuje marka Voss, będąca synonimem jakości w branży technicznej.
