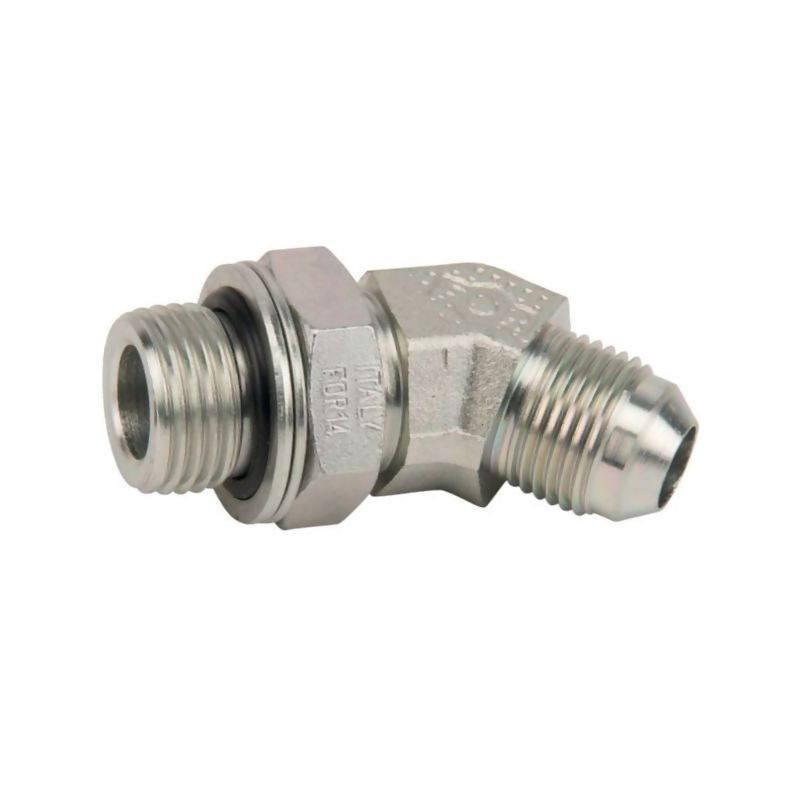

Wytrzymałe przyłącze hydrauliczne kątowe 45° wykonane ze stali ocynkowanej. Posiada gwint przyłącza 1/2" BSP oraz złącze rurowe 3/4" JIC (UNF). Przeznaczone do rur o średnicy 12 mm, pracujące pod ciśnieniem do 340 BAR. Idealne do ciasnych zabudowań w maszynach rolniczych i budowlanych.
Prezentowane przyłącze kątowe to precyzyjny element instalacji hydraulicznych, zaprojektowany do łączenia przewodów rurowych z elementami wyposażenia maszyn i urządzeń. Produkt charakteryzuje się kątem gięcia wynoszącym 45 stopni, co umożliwia optymalne poprowadzenie instalacji w miejscach o ograniczonej przestrzeni montażowej, zapewniając jednocześnie zachowanie pełnej szczelności i wytrzymałości układu.
Kluczową cechą tego komponentu jest hybrydowa konstrukcja gwintów. Z jednej strony znajduje się gwint zewnętrzny BSP (British Standard Pipe) o rozmiarze 1/2 cala, który służy do bezpośredniego wkręcenia w porty hydrauliczne maszyn rolniczych, budowlanych czy przemysłowych. Z drugiej strony umieszczono złącze typu JIC (Joint Industry Conference) o rozmiarze 3/4 cala z nachyleniem 45°, przeznaczone do współpracy z przewodem rurowym.
Element wykonany jest z wysokiej jakości stali, co gwarantuje odporność na wysokie obciążenia mechaniczne oraz zmienne warunki pracy. Standardowo produkt posiada obróbkę powierzchniową w postaci ocynkowania, co skutecznie chroni metal przed korozją i wpływem czynników zewnętrznych. Dla zastosowań w środowiskach o podwyższonym ryzyku korozji, producent oferuje również wykonanie ze stali nierdzewnej na specjalne życzenie klienta.
Przyłącze współpracuje z rurami o średnicy zewnętrznej 12 mm (1/2 cala). System uszczelniania opiera się na dwóch mechanizmach: po stronie JIC uszczelnienie realizowane jest poprzez stożek zwężany pod kątem 74° oraz pierścień oporowy, natomiast strona BSP wykorzystuje tradycyjną uszczelkę płaską. Taka konfiguracja zapewnia niezawodną pracę przy bardzo wysokim ciśnieniu nominalnym sięgającym aż 340 BAR.
Dla prawidłowego doboru elementu do istniejącej instalacji kluczowe są wymiary montażowe. Przyłącze posiada precyzyjnie określone odległości mocowania do linii środkowej:
Dzięki tym parametrom element idealnie pasuje do złączy o nachyleniu 45°, znajdujących zastosowanie między przewodem z króćcem węża a innymi elementami układu hydraulicznego, takimi jak pompy, siłowniki czy rozdzielacze.
Przyłącze o symbolu KIB451204 (referencja sklepu 152451204) znajduje szerokie zastosowanie w serwisie hydrauliki siłowej oraz inżynierii mechanicznej. Jest niezastąpione przy naprawach i modernizacjach układów hydraulicznych w ciągnikach rolniczych, kombajnach, ładowaczach oraz maszynach budowlanych. Jego solidna konstrukcja i zgodność z normami JIC oraz BSP czynią go uniwersalnym rozwiązaniem dla mechaników i serwisantów dbających o bezawaryjną pracę sprzętu.
