Przyłącze 45 stopni, 1/2"BSP-7/8"JIC

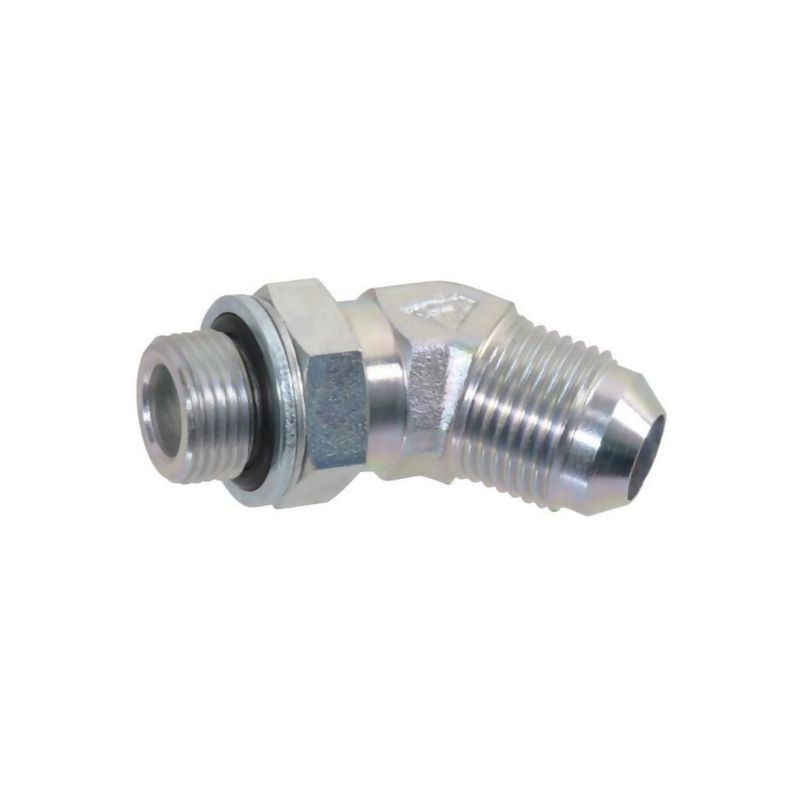

Przyłącze hydrauliczne kątowe 45° BSP-JIC marki Alfagomma

Prezentowane przyłącze hydrauliczne to wysokiej jakości element instalacyjny marki Alfagomma, oznaczony indeksem 152451408 oraz referencją producenta KIB451408. Jest to precyzyjnie wykonane złącze kątowe o nachyleniu 45 stopni, zaprojektowane do łączenia przewodów hydraulicznych w systemach wymagających zmiany kierunku przepływu przy zachowaniu kompaktowej zabudowy. Produkt stanowi kluczowy element w budowie układów hydraulicznych maszyn rolniczych, przemysłowych oraz pojazdów specjalistycznych, gdzie niezawodność połączeń jest priorytetem.

Złącze charakteryzuje się hybrydową konstrukcją gwintów, co pozwala na bezpośrednie połączenie elementów z różnymi standardami uszczelniania. Z jednej strony posiada gwint zewnętrzny BSP (British Standard Pipe), a z drugiej gwint UNF/JIC (Joint Industry Council), co czyni je uniwersalnym adapterem w instalacjach mieszanych. Dzięki zastosowaniu stalowej konstrukcji z odpowiednią obróbką powierzchniową, przyłącze zapewnia długotrwałą odporność na korozję oraz uszkodzenia mechaniczne w trudnych warunkach eksploatacyjnych.

Specyfikacja techniczna i parametry pracy

Kluczowym aspektem tego przyłącza jest jego zdolność do pracy pod wysokim ciśnieniem. Nominalne ciśnienie robocze wynosi aż 280 BAR, co kwalifikuje je do zastosowań w systemach hydraulicznych średniego i wysokiego ciśnienia. Element ten jest dedykowany do współpracy z przewodem hydraulicznym o średnicy zewnętrznej w zakresie 14-16 mm, co odpowiada standardowej rurze o wymiarze 5/8 cala.

Konstrukcja złącza opiera się na sprawdzonych rozwiązaniach uszczelniających. Strona JIC wykorzystuje stożek zwężany pod kątem 74° wraz z pierścieniem oporowym, co gwarantuje szczelność połączenia metal-metal. Strona BSP natomiast korzysta z uszczelki płaskiej, co jest typowe dla tego standardu gwintu rurowego. Taka konfiguracja eliminuje ryzyko wycieków oleju hydraulicznego, zapewniając bezpieczeństwo i czystość stanowiska pracy.

Konstrukcja i wymiary montażowe

Przyłącze wykonane jest ze stali ocynkowanej, co stanowi standardową ochronę antykorozyjną. Producent informuje również o możliwości dostarczenia wersji ze stali nierdzewnej na indywidualne życzenie klienta, co może być istotne w aplikacjach narażonych na ekstremalne czynniki chemiczne lub wilgoć. Precyzyjne wymiary pozwalają na łatwe zaplanowanie przestrzeni montażowej w maszynie.

• Długość L1 (mocowanie do linii środkowej): 29,5 mm
• Długość L2 (drugie mocowanie do linii środkowej): 37,5 mm
• Kąt gięcia: 45 stopni
• Materiał: Stal ocynkowana

Zastosowanie i kompatybilność

Element ten znajduje zastosowanie jako złącze pośredniczące między przewodem z króćcem węża a innymi elementami układu hydraulicznego. Jest idealnym rozwiązaniem tam, gdzie przestrzeń nie pozwala na użycie kolanka 90 stopni, a prosty przewód nie może zostać poprowadzony liniowo. Dzięki solidnemu wykonaniu i renomowanemu producentowi, jakim jest Alfagomma, produkt ten gwarantuje bezawaryjną pracę przez długi okres eksploatacji.

Warto zaznaczyć, że przyłącze jest sprzedawane jako pojedyncza sztuka (unity: sztuka), co pozwala na precyzyjne zamawianie potrzebnej ilości elementów do konkretnej naprawy lub budowy nowego układu. Indeks 152451408 jednoznacznie identyfikuje ten konkretny wariant z gwintami 7/8" JIC oraz 1/2" BSP, eliminując pomyłki przy zamówieniach części zamiennych.
