Przyłącze 45 stopni, 3/4"BSP-7/8"JIC

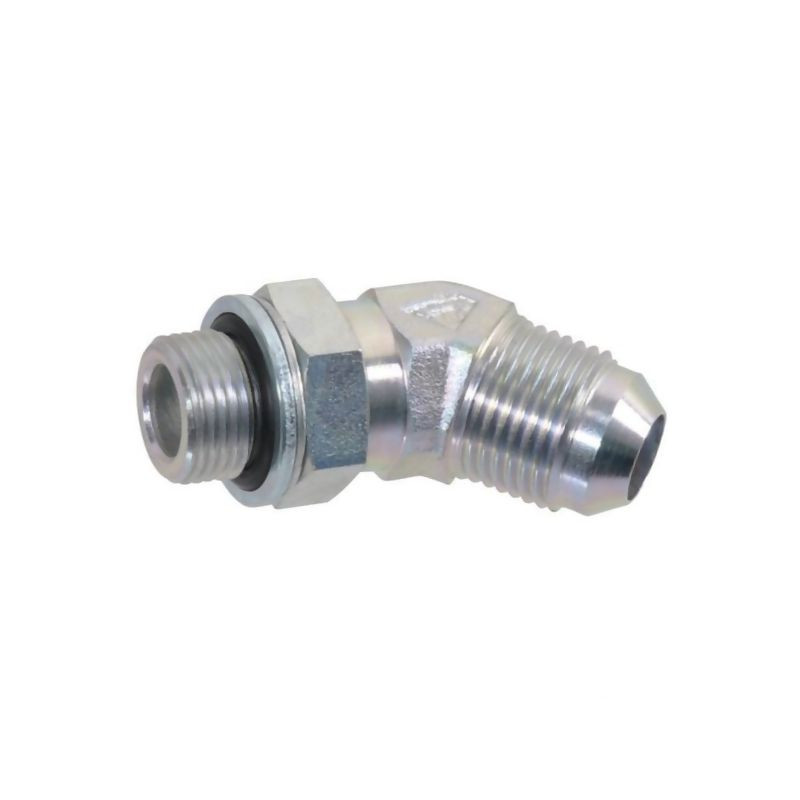

Przyłącze kątowe 45° Alfagomma 3/4" BSP - 7/8" JIC

Prezentowane przyłącze hydrauliczne marki Alfagomma to precyzyjnie wykonany element instalacji rurowych, zaprojektowany do łączenia przewodów pod kątem 45 stopni. Produkt o numerze referencyjnym 152451412 (kod dostawcy KIB451412) stanowi niezawodne rozwiązanie w systemach wymagających zmiany kierunku przepływu medium przy zachowaniu wysokiej szczelności i odporności na ciśnienie. Dzięki zastosowaniu wysokiej jakości stali oraz odpowiedniej obróbce powierzchniowej, złącze gwarantuje długotrwałą eksploatację nawet w trudnych warunkach pracy maszyn rolniczych, budowlanych czy przemysłowych.

Konstrukcja i specyfikacja techniczna

Kluczową cechą tego przyłącza jest hybrydowa konstrukcja gwintów, umożliwiająca integrację różnych standardów w jednej instalacji. Z jednej strony element posiada gwint zewnętrzny BSP o średnicy 3/4 cala, który służy do mocowania do bloku hydraulicznego lub innego elementu z gwintem wewnętrznym BSP. Z drugiej strony znajduje się złącze typu JIC (UNF) o rozmiarze 7/8 cala z kątem stożka 74°, przeznaczone do współpracy z przewodem hydraulicznym.

Element jest dedykowany do przewodów o średnicy zewnętrznej w zakresie od 14 do 16 mm (nominalnie 5/8 cala). Uszczelnienie po stronie JIC realizowane jest poprzez metaliczne zetknięcie stożków (metal-to-metal), co jest charakterystyczne dla standardu JIC/UNF, natomiast strona BSP wykorzystuje uszczelkę płaską, zapewniającą hermetyczność połączenia gwintowego.

Wymiary i parametry pracy

Dobór odpowiedniego przyłącza wymaga uwzględnienia nie tylko średnic gwintów, ale także wymiarów montażowych, które wpływają na ergonomię instalacji. W przypadku modelu Alfagomma 152451412 kluczowe są następujące wymiary geometryczne:

• L1 (Długość mocowania do linii środkowej JIC): 30 mm
• L2 (Długość drugiego mocowania do linii środkowej BSP): 44 mm
• Kąt załamania: 45°
• Ciśnienie nominalne: 280 BAR

Takie wymiary pozwalają na kompaktową zabudowę w miejscach o ograniczonej przestrzeni, gdzie pełne kolanko 90° mogłoby kolidować z innymi elementami maszyny. Wysokie ciśnienie robocze na poziomie 280 barów predysponuje ten element do zastosowań w układach wysokiego ciśnienia, typowych dla nowoczesnej hydrauliki siłowej.

Materiał i wykończenie

Przyłącze wykonane jest z wytrzymałej stali, co zapewnia odpowiednią sztywność i odporność na obciążenia mechaniczne oraz drgania. Standardowo element poddawany jest procesowi ocynkowania, co skutecznie chroni go przed korozją atmosferyczną i wilgocią. Dla zastosowań w środowiskach o podwyższonym ryzyku korozyjnym (np. przemysł chemiczny, morski), producent oferuje możliwość dostarczenia wersji ze stali nierdzewnej na indywidualne życzenie klienta.

Zastosowanie i kompatybilność

Element ten znajduje szerokie zastosowanie w serwisie hydrauliki siłowej oraz inżynierii technicznej. Jest idealny do napraw i modernizacji układów hydraulicznych w:

• Ciągnikach rolniczych i maszynach komunalnych,
• Sprzęcie budowlanym (koparki, ładowarki),
• Przemysłowych prasach i urządzeniach przetwórczych,
• Układach sterowania maszyn mobilnych.

Dzięki precyzyjnemu wykonaniu i zgodności z normami JIC oraz BSP, przyłącze Alfagomma 152451412 zapewnia bezpieczne i szczelne połączenie, minimalizując ryzyko wycieków oleju hydraulicznego i awarii układu.
