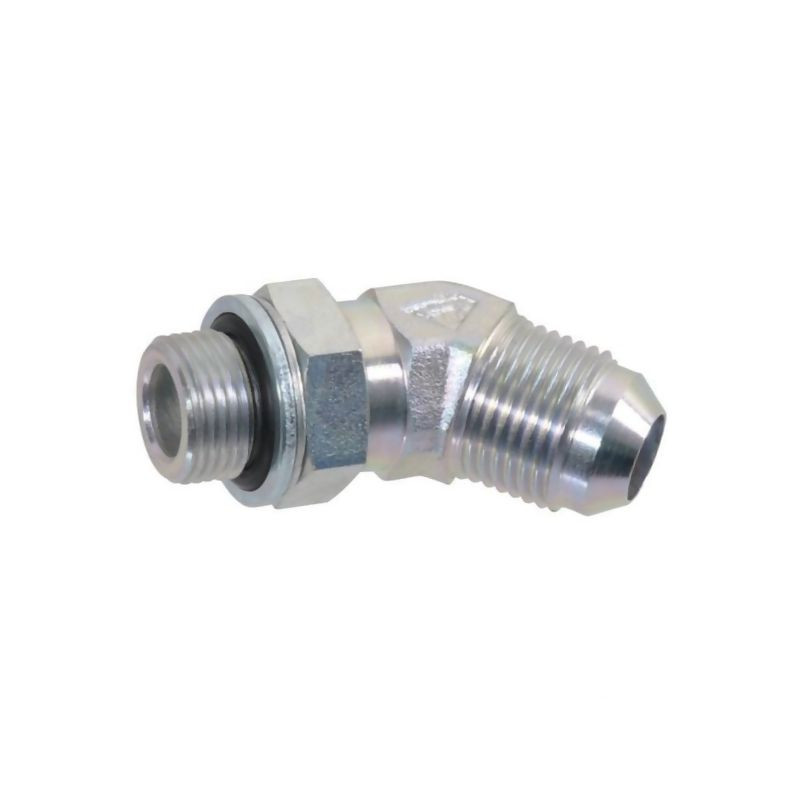

Przyłącze 45 stopni, 1/4"BSP-7/16"JIC

Przyłącze kątowe 45° Alfagomma – precyzja i wytrzymałość w instalacjach hydraulicznych

Prezentowane przyłącze hydrauliczne marki Alfagomma to profesjonalny element instalacyjny, zaprojektowany z myślą o wymagających zastosowaniach w przemyśle, rolnictwie oraz motoryzacji. Produkt o numerze katalogowym 152450704 (referencja dostawcy KIB450704) stanowi niezawodne rozwiązanie do łączenia przewodów hydraulicznych pod kątem 45 stopni, co pozwala na optymalne poprowadzenie instalacji w miejscach o ograniczonej przestrzeni montażowej.

Kluczową cechą tego elementu jest jego uniwersalność w zakresie łączenia różnych standardów gwintów. Przyłącze umożliwia szczelne i trwałe połączenie przewodu wyposażonego w króciec węża lub innego elementu PA ze złączem o nachyleniu 45°. Konstrukcja opiera się na sprawdzonej technologii uszczelniania, łącząc gwint stożkowy JIC (UNF) z gwintem cylindrycznym BSP, co jest standardem w wielu nowoczesnych układach hydraulicznych.

Specyfikacja techniczna i parametry pracy

Element wykonany jest z wysokiej jakości stali, co gwarantuje odporność na obciążenia mechaniczne oraz zmienne warunki pracy. Standardowo powierzchnia przyłącza poddawana jest procesowi ocynkowania, co skutecznie chroni metal przed korozją i wydłuża żywotność komponentu. Dla zastosowań wymagających najwyższej odporności chemicznej lub pracy w środowisku agresywnym, producent oferuje również wykonanie ze stali nierdzewnej na specjalne życzenie klienta.

Parametry techniczne tego przyłącza zostały dobrane tak, aby zapewnić bezpieczeństwo pracy przy wysokich ciśnieniach. Nominalne ciśnienie robocze wynosi aż 380 BAR, co kwalifikuje ten element do stosowania w zaawansowanych systemach hydraulicznych maszyn rolniczych, budowlanych czy przemysłowych.

• Producent: Alfagomma
• Typ przyłącza: Kolanko 45°
• Materiał: Stal (standardowo ocynkowana)
• Ciśnienie nominalne: 380 BAR
• Średnica przewodu: 6 mm (rura 1/4 cala)

Kompatybilność gwintów i wymiary montażowe

Przyłącze charakteryzuje się precyzyjnie zdefiniowanymi parametrami gwintów po obu stronach elementu, co eliminuje ryzyko błędnego doboru części zamiennych. Strona F1 wyposażona jest w gwint UNF/JIC o rozmiarze 7/16 cala, natomiast strona F2 posiada gwint BSP o rozmiarze 1/4 cala. Taka konfiguracja jest typowa dla złączek przejściowych stosowanych w układach, gdzie konieczne jest połączenie komponentów metrycznych lub calowych z systemami stosującymi standard JIC.

Uszczelnienie realizowane jest dwutorowo: po stronie JIC (7/16") wykorzystywany jest stożek zwężany 74° wraz z pierścieniem oporowym, co zapewnia charakterystyczne dla tego standardu metaliczne uszczelnienie. Po stronie BSP (1/4") zastosowano uszczelkę płaską, co jest typowe dla połączeń gwintowych cylindrycznych.

Wymiary geometryczne przyłącza są kluczowe dla poprawnego montażu w istniejących instalacjach:

• L1 (długość do linii środkowej od strony JIC): 22,5 mm
• L2 (długość do linii środkowej od strony BSP): 28 mm

Dzięki kompaktowej budowie i precyzyjnym wymiarom, przyłącze Alfagomma 152450704 pozwala na estetyczne i funkcjonalne poprowadzenie przewodów hydraulicznych o średnicy 6 mm, minimalizując ryzyko załamań czy nienaturalnych napięć w instalacji.
