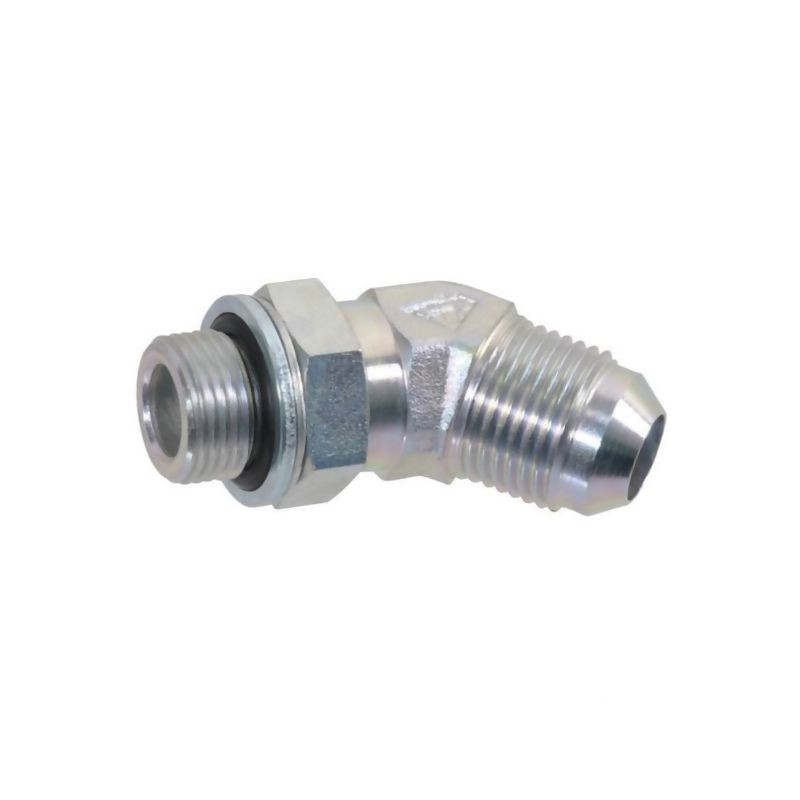

Przyłącze 45 stopni, 3/8"BSP-3/4"JIC

Profesjonalne przyłącze kątowe 45° Alfagomma 3/8" BSP - 3/4" JIC

Prezentowane przyłącze hydrauliczne marki Alfagomma to wysokiej jakości element instalacyjny, zaprojektowany z myślą o wymagających zastosowaniach w układach hydraulicznych. Produkt o numerze katalogowym 152451206 (referencja dostawcy KIB451206) stanowi niezawodne rozwiązanie do łączenia przewodów rurowych z elementami wyposażonymi w złącza o nachyleniu 45 stopni. Dzięki precyzyjnej konstrukcji i zastosowaniu trwałych materiałów, zapewnia szczelność oraz odporność na wysokie ciśnienia robocze.

Konstrukcja i parametry techniczne

Kluczową cechą tego przyłącza jest jego kątowa geometria wynosząca 45 stopni, co pozwala na elastyczne prowadzenie instalacji hydraulicznych w miejscach o ograniczonej przestrzeni lub tam, gdzie wymagana jest zmiana kierunku przepływu medium pod określonym kątem. Element wykonany jest ze stali, co gwarantuje wysoką wytrzymałość mechaniczną oraz odporność na uszkodzenia. Standardowo powierzchnia przyłącza jest ocynkowana, co stanowi skuteczną barierę antykorozyjną, wydłużającą żywotność komponentu w trudnych warunkach eksploatacyjnych. Na specjalne życzenie klienta dostępne jest również wykonanie ze stali nierdzewnej.

Przyłącze charakteryzuje się imponującą wytrzymałością ciśnieniową. Nominalne ciśnienie robocze wynosi aż 340 BAR, co kwalifikuje ten element do zastosowań w systemach wysokociśnieniowych, takich jak maszyny rolnicze, budowlane czy przemysłowe układy hydrauliczne.

Specyfikacja gwintów i wymiarów

Produkt posiada dwa różne typy gwintów, co umożliwia łączenie elementów o różnej specyfikacji:

• Strona F1 (JIC/UNF): Gwint zewnętrzny 3/4 cala w standardzie UNF/JIC. Jest to typowe złącze stożkowe (74°), które zapewnia uszczelnienie poprzez kontakt metal-metal na stożku.
• Strona F2 (BSP): Gwint zewnętrzny 3/8 cala w standardzie BSP (British Standard Pipe). Uszczelnienie w tym przypadku realizowane jest za pomocą płaskiej uszczelki.

Dokładne wymiary montażowe są kluczowe dla prawidłowego dopasowania przyłącza do istniejącej instalacji:

• L1 (Długość do linii środkowej dla strony JIC): 25 mm
• L2 (Długość do linii środkowej dla strony BSP): 33 mm
• Średnica przewodu: Przyłącze dedykowane jest do rur o średnicy 1/2 cala (ok. 12 mm).

Zastosowanie i kompatybilność

Przyłącze Alfagomma 152451206 znajduje szerokie zastosowanie w serwisie hydrauliki siłowej oraz inżynierii technicznej. Jest idealnym rozwiązaniem tam, gdzie konieczne jest połączenie przewodu z króćcem węża lub innych elementów systemu PA (rury poliamidowe) ze złączem o kącie 45 stopni. Dzięki uniwersalności gwintów BSP i JIC, produkt integruje się z większością standardowych komponentów dostępnych na rynku części zamiennych do maszyn mobilnych i stacjonarnych.

Najważniejsze cechy produktu:

• Producent: Alfagomma – uznany dostawca rozwiązań hydraulicznych.
• Kąt przyłącza: 45 stopni.
• Materiał: Stal ocynkowana (opcjonalnie stal nierdzewna).
• Ciśnienie nominalne: 340 BAR.
• Gwinty: 3/8" BSP oraz 3/4" JIC (UNF).
• Dedykowany do rur o średnicy 1/2".
• Wysoka precyzja wykonania zapewniająca szczelność układu.

Decydując się na przyłącze o indeksie 152451206, inwestujesz w komponent, który łączy w sobie solidność wykonania z precyzją wymiarową, niezbędną dla bezawaryjnej pracy układów hydraulicznych.
