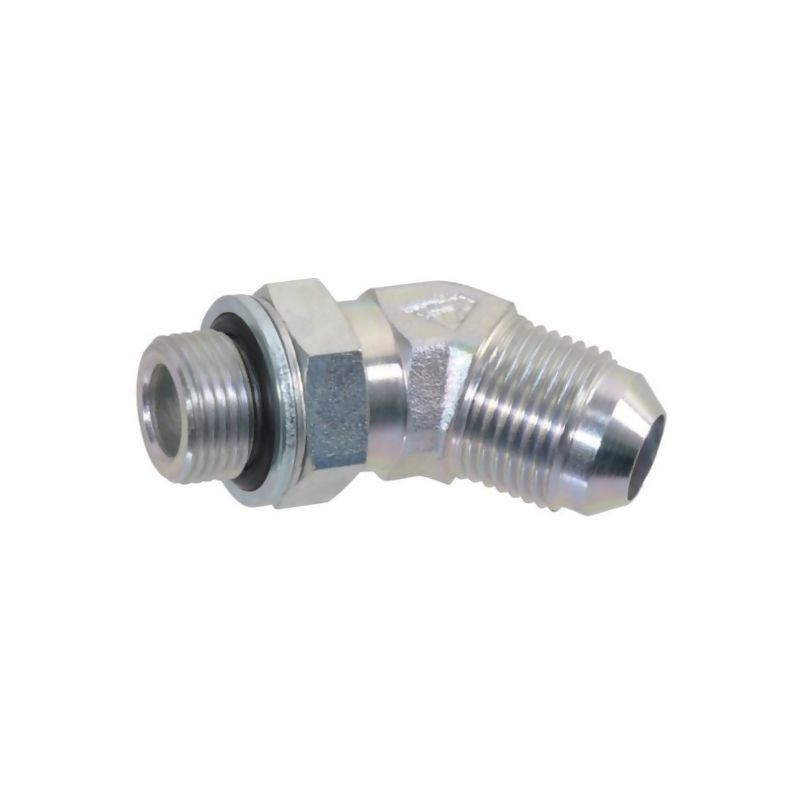

Przyłącze 45 stopni, 1i1/2"BSP-1i7/18'JIC

Przyłącze hydrauliczne kątowe 45° BSP-JIC Burnett & Hillman

Prezentowane przyłącze hydrauliczne to precyzyjnie wykonany element instalacji, zaprojektowany do łączenia przewodów w układach ciśnieniowych. Produkt marki Burnett & Hillman, oznaczony indeksem katalogowym 152453024 (referencja dostawcy: KIB453024), stanowi niezawodne rozwiązanie dla systemów wymagających zmiany kierunku przepływu pod kątem 45 stopni. Jest to kluczowy komponent w budowie bezpiecznych i szczelnych instalacji hydraulicznych, stosowanych w maszynach rolniczych, urządzeniach przemysłowych oraz pojazdach specjalistycznych.

Konstrukcja i specyfikacja techniczna

Przyłącze charakteryzuje się solidną konstrukcją wykonaną ze stali, co gwarantuje wysoką odporność na obciążenia mechaniczne oraz zmienne warunki pracy. Element poddano procesowi ocynkowania, co zapewnia skuteczną ochronę przed korozją i wydłuża żywotność komponentu w trudnym środowisku eksploatacyjnym. Dla zastosowań wymagających najwyższej odporności chemicznej lub pracy w ekstremalnych warunkach, producent oferuje możliwość dostarczenia wersji wykonanej ze stali nierdzewnej (na życzenie).

Kluczowym aspektem tego przyłącza jest jego uniwersalność w zakresie łączenia różnych standardów gwintów. Z jednej strony posiada gwint przyłącza typu BSP, a z drugiej gwint złącza typu JIC. Taka konfiguracja umożliwia bezproblemowe łączenie elementów o różnych normach, co jest często konieczne przy modernizacji istniejących instalacji lub łączeniu komponentów od różnych producentów.

Parametry techniczne i kompatybilność

Element ten został zaprojektowany z myślą o precyzyjnym dopasowaniu do specyficznych wymagań technicznych. Poniżej znajdują się szczegółowe dane techniczne produktu:

• Kąt przyłącza: 45 stopni – umożliwia ergonomiczne poprowadzenie przewodów w ciasnych przestrzeniach.
• Gwint przyłącza: 1 1/2" BSP (gwint rurowy cylindryczny).
• Gwint złącza: 1 7/18" JIC (Joint Industry Council).
• Materiał wykonania: Stal ocynkowana (standardowo).
• System uszczelniania:
  • Dla strony JIC: Uszczelka realizowana za pomocą pierścienia oporowego oraz stożka zwężanego pod kątem 74°.
  • Dla strony BSP: Uszczelka płaska.
• Zastosowanie: Złącze o nachyleniu 45° między przewodem z króćcem węża a innymi elementami układu (np. PA).

Zastosowanie w praktyce

Przyłącze kątowe 45° znajduje szerokie zastosowanie w hydraulice siłowej oraz przemysłowej. Dzięki kątowi 45 stopni, pozwala na łagodniejszą zmianę kierunku przepływu cieczy hydraulicznej w porównaniu do kolank 90-stopniowych, co może korzystnie wpływać na charakterystykę przepływu i redukcję turbulencji w newralgicznych punktach instalacji. Jest to szczególnie istotne w systemach pracujących pod wysokim ciśnieniem, gdzie każda utrata energii na opory przepływu ma znaczenie dla wydajności całego układu.

Produkt jest częścią oferty Technical Service Hydraulics oraz Technical Service Engineering, co świadczy o jego przeznaczeniu do profesjonalnych aplikacji inżynieryjnych. Niezależnie od tego, czy pracujesz przy serwisie maszyn rolniczych, czy przy budowie nowych linii technologicznych, przyłącze Burnett & Hillman zapewnia pewność połączenia i zgodność z rygorystycznymi normami branżowymi.
