Przyłącze 45 stopni, 1"BSP-1i5/16"JIC

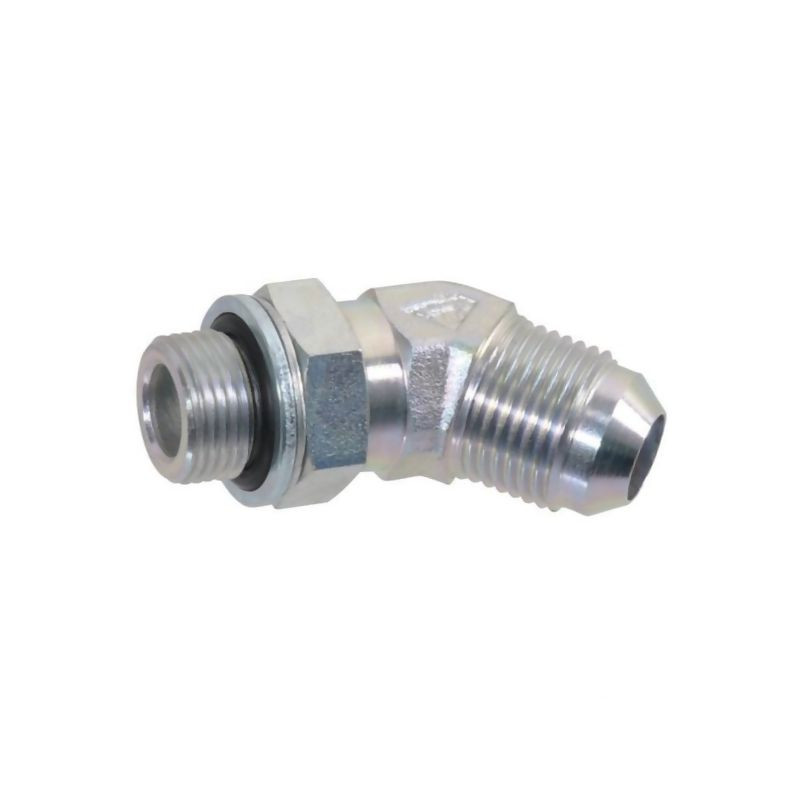

Przyłącze kątowe 45° Alfagomma 1" BSP - 1 5/16" JIC

Prezentowane przyłącze hydrauliczne marki Alfagomma to precyzyjnie wykonany element instalacji rurowej, zaprojektowany do łączenia przewodów pod kątem 45 stopni. Produkt oznaczony numerem katalogowym 152452116 (referencja dostawcy KIB452116) stanowi kluczowy komponent w systemach wysokiego ciśnienia, zapewniając szczelność i trwałość połączeń między różnymi typami gwintów. Jest to rozwiązanie dedykowane do zastosowań przemysłowych, rolniczych oraz w maszynach budowlanych, gdzie niezawodność hydrauliki siłowej ma fundamentalne znaczenie.

Specyfikacja techniczna i kompatybilność

Kluczową cechą tego adaptera jest możliwość łączenia dwóch różnych standardów gwintów w jednym, zwartym korpusie. Z jednej strony znajduje się gwint zewnętrzny BSP o średnicy 1 cala, który służy do przykręcenia elementu do portu hydraulicznego lub innego złącza zgodnego z normą brytyjską. Z drugiej strony umieszczono gwint UNF/JIC o rozmiarze 1 5/16 cala, przeznaczony do współpracy z przewodem hydraulicznym zakończonym króćcem węża lub innym elementem wyposażonym w złącze o nachyleniu stożka 45°.

Konstrukcja przyłącza opiera się na wysokiej jakości stali, co gwarantuje odporność na obciążenia mechaniczne oraz zmienne warunki pracy. Element został poddany procesowi ocynkowania, co stanowi skuteczną barierę antykorozyjną, wydłużającą żywotność produktu w trudnych środowiskach zewnętrznych. Dla zastosowań wymagających ekstremalnej odporności na chemikalia lub wilgoć, producent informuje o możliwości dostarczenia wersji ze stali nierdzewnej na indywidualne życzenie klienta.

Wymiary i parametry pracy

Przyłącze charakteryzuje się kompaktową budową, co ułatwia montaż w ciasnych przestrzeniach maszynowych. Istotne wymiary montażowe obejmują odległość od mocowania do linii środkowej, która wynosi 36 mm dla strony z gwintem JIC (L1) oraz 46 mm dla strony z gwintem BSP (L2). Precyzja wykonania zapewnia prawidłowe ustawienie osiowe przewodów, minimalizując naprężenia w instalacji.

• Producent: Alfagomma
• Typ przyłącza: Kolanko 45°
• Materiał: Stal ocynkowana (opcjonalnie stal nierdzewna)
• Gwint F1 (JIC/UNF): 1 5/16 cala
• Gwint F2 (BSP): 1 cal
• Średnica rury: 1 cal
• Ciśnienie nominalne: 190 BAR
• Długość L1 (do linii środkowej JIC): 36 mm
• Długość L2 (do linii środkowej BSP): 46 mm
• System uszczelniania: Pierścień oporowy i stożek 74° (JIC) oraz uszczelka płaska (BSP)

Zastosowanie i korzyści

Dzięki wysokiemu ciśnieniu nominalnemu wynoszącemu 190 BAR, przyłącze to znajduje zastosowanie w układach hydraulicznych pracujących pod dużym obciążeniem. Mechanizm uszczelniania po stronie JIC wykorzystuje stożek zwężany pod kątem 74° wraz z pierścieniem oporowym, co zapewnia metaliczne uszczelnienie idealne do dynamicznych układów. Strona BSP korzysta z tradycyjnej uszczelki płaskiej, co jest standardem w wielu statycznych połączeniach przemysłowych.

Wybór przyłącza Alfagomma to gwarancja zgodności z normami branżowymi i bezpieczeństwa pracy instalacji. Produkt jest nowy, fabrycznie zapakowany i gotowy do montażu. Jego uniwersalność pozwala na łatwą integrację z istniejącymi systemami rurowymi o średnicy 1 cala, eliminując potrzebę stosowania dodatkowych adapterów pośrednich.
