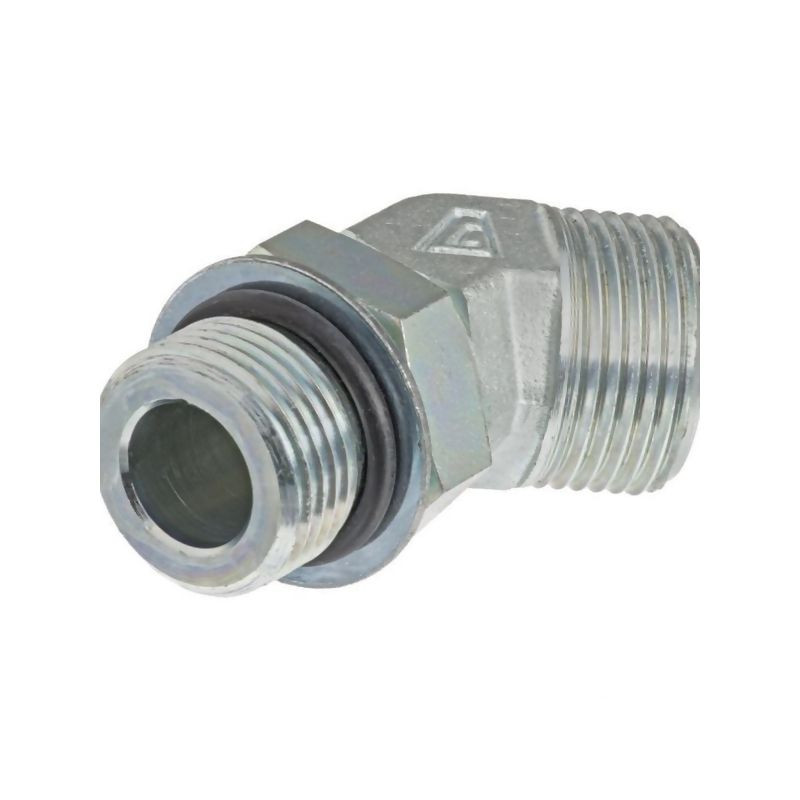

Przyłącze 45 stopni, 1i1/16"UNF-1i3/16"ORFS

Przyłącze hydrauliczne kątowe 45° Alfagomma 156U1917

Profesjonalne przyłącze hydrauliczne marki Alfagomma, oznaczone indeksem 156U1917 (kod dostawcy VIOU1917), stanowi kluczowy element systemów przesyłu cieczy pod wysokim ciśnieniem. Jest to element typu kolanko o kącie gięcia 45 stopni, zaprojektowany z myślą o precyzyjnym prowadzeniu przewodów hydraulicznych w miejscach wymagających zmiany kierunku instalacji przy zachowaniu optymalnej ergonomii montażu.

Konstrukcja tego złącza opiera się na sprawdzonej technologii połączeń gwintowych, zapewniając szczelność i odporność na drgania oraz zmienne obciążenia występujące w maszynach rolniczych, budowlanych oraz pojazdach użytkowych. Produkt jest nowy, fabrycznie zapakowany i gotowy do bezpośredniej instalacji.

Specyfikacja techniczna i wymiary

Przyłącze charakteryzuje się precyzyjnie wykonanymi gwintami, zgodnymi z normami przemysłowymi dla hydrauliki siłowej. Poniżej przedstawiono szczegółowe dane techniczne potwierdzające kompatybilność elementu:

• Typ przyłącza: Kolanko hydrauliczne 45 stopni
• Gwint przyłącza (strona montażowa): 1 i 1/16" UNF (F)
• Gwint złącza (strona węża/rury): 1 i 3/16" ORFS
• Przeznaczony dla rury: 3/4 cala
• Rozmiar klucza CH2: 32 mm
• Rozmiar klucza CH: 27 mm
• Długość całkowita L1: 26 mm
• Długość całkowita L2: 44 mm

Wymiary te są kluczowe przy doborze odpowiednich narzędzi montażowych oraz planowaniu przestrzeni roboczej w gęstej zabudowie hydraulicznej. Rozmiary kluczy (27 mm oraz 32 mm) wskazują na konieczność użycia standardowych narzędzi warsztatowych do prawidłowego i bezpiecznego dokręcenia złącza.

Zastosowanie i kompatybilność

Złącze typu ORFS (O-Ring Face Seal) po stronie węża zapewnia wysoką szczelność dzięki uszczelnieniu płaskiemu z pierścieniem O-ring, co jest standardem w nowoczesnych układach hydraulicznych odpornych na wycieki. Strona z gwintem UNF (Unified National Fine) pozwala na stabilne mocowanie do bloków hydraulicznych, zaworów lub innych elementów instalacji posiadających żeński gwint 1 i 1/16 cala.

Produkt znajduje zastosowanie w:

• Układach hydraulicznych ciągników rolniczych i kombajnów,
• Maszynach budowlanych i drogowych,
• Przemysłowych instalacjach hydraulicznych wymagających zmiany kierunku przewodu o 45 stopni,
• Serwisie i naprawie przewodów hydraulicznych.

Jakość i trwałość

Alfagomma to uznany producent komponentów hydraulicznych, którego produkty wyróżniają się wysoką odpornością na korozję i zużycie mechaniczne. Przyłącze 156U1917 zostało wykonane z materiałów zapewniających długą żywotność nawet w trudnych warunkach eksploatacyjnych, takich jak wilgoć, błoto czy ekstremalne temperatury pracy układów hydraulicznych.

Dzięki precyzyjnemu wykonaniu gwintów oraz odpowiedniej geometrii kolanka, element ten minimalizuje opory przepływu cieczy w miejscu załamania przewodu, co przekłada się na wyższą efektywność całego układu hydraulicznego.
