Przyłącze 45 stopni, 9/16"UNF-11/16"ORFS

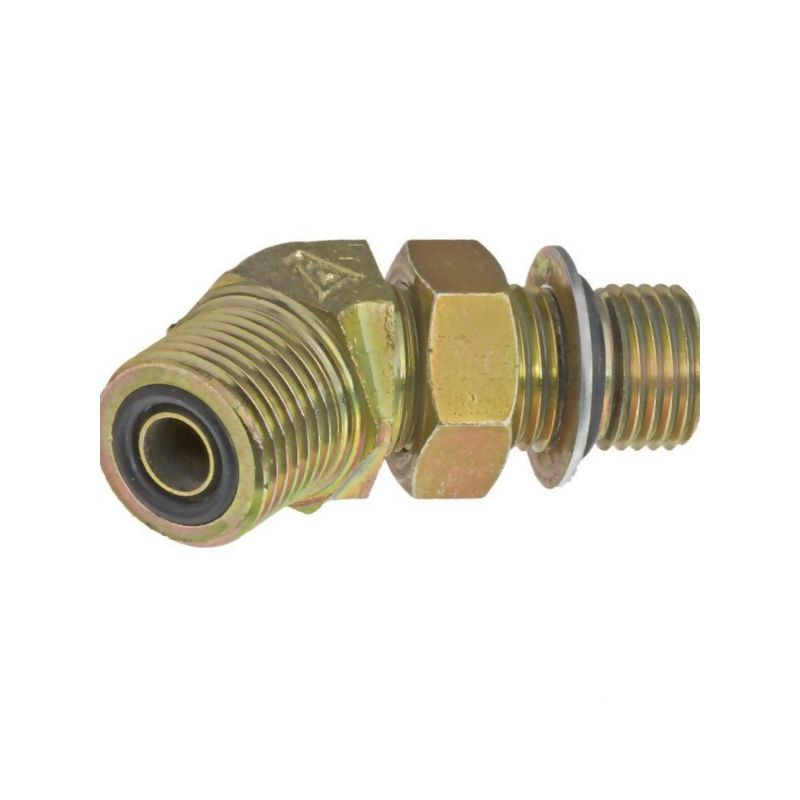

Profesjonalne przyłącze hydrauliczne 45° Alfagomma 156U1109

Prezentowane przyłącze kątowe marki Alfagomma to precyzyjnie wykonany element instalacji hydraulicznej, zaprojektowany z myślą o niezawodnej pracy w wymagających warunkach przemysłowych i rolniczych. Produkt o numerze katalogowym 156U1109 (referencja dostawcy VIOU1109) stanowi kluczowy komponent pozwalający na zmianę kierunku prowadzenia przewodów hydraulicznych pod kątem 45 stopni, co jest niezbędne przy montażu w ciasnych przestrzeniach maszyn roboczych, ciągników czy agregatów.

Kluczową cechą tego elementu jest zastosowanie dwóch różnych standardów gwintów, co umożliwia łączenie układów o odmiennych specyfikacjach. Strona przyłącza wyposażona jest w gwint zewnętrzny UNF o rozmiarze 9/16-18, natomiast strona złącza posiada gwint ORFS (O-Ring Face Seal) o wymiarze 11/16-16. Rozwiązanie to zapewnia szczelność połączenia dzięki uszczelnieniu płaskiemu z pierścieniem O-ring, co jest standardem w nowoczesnych systemach hydraulicznych wysokiej ciśnienia.

Specyfikacja techniczna i wymiary

Dokładne parametry geometryczne mają fundamentalne znaczenie przy doborze fittingów hydraulicznych. Poniżej przedstawiamy kompletne dane techniczne produktu, które należy zweryfikować przed zakupem, aby zapewnić pełną kompatybilność z istniejącą instalacją:

• Kąt połączenia: 45 stopni
• Gwint przyłącza (strona wkręcana): 9/16" UNF (skok 18)
• Gwint złącza (strona przewodu/węża): 11/16" ORFS (skok 16)
• Rozmiar rury: 3/8 cala
• Wymiar CH (klucz płaski dla gwintu przyłącza): 17 mm
• Wymiar CH2 (klucz płaski dla korpusu/złącza): 19 mm
• Długość L1: 19 mm
• Długość L2: 33 mm

Wymiary kluczy (CH i CH2) są szczególnie istotne podczas montażu, ponieważ pozwalają na dobór odpowiednich narzędzi niezbędnych do dokręcenia połączenia bez ryzyka uszkodzenia elementu. Wartość L1 oraz L2 definiują przestrzeń zajmowaną przez fitting, co jest kluczowe przy projektowaniu rozmieszczenia węży w agregatach hydraulicznych.

Zastosowanie i korzyści użytkowe

Przyłącza kątowe 45° są stosowane tam, gdzie zmiana kierunku przepływu o 90 stopni (kolanko 90°) byłaby nieefektywna lub niemożliwa ze względu na promień gięcia węża hydraulicznego. Kąt 45 stopni pozwala na łagodniejsze prowadzenie medium, redukując turbulencje i spadki ciśnienia w układzie w porównaniu do ostrzych załamań.

Marka Alfagomma jest uznawanym producentem komponentów hydraulicznych, co gwarantuje wysoką jakość wykonania i odporność na zmienne obciążenia. Element ten znajduje zastosowanie w:

• Maszynach rolniczych (ciągniki, kombajny, opryskiwacze)
• Sprzęcie budowlanym i drogowym
• Układach sterowania hydraulicznego
• Przemysłowych instalacjach mobilnych

Dzięki zastosowaniu standardu ORFS po stronie złącza, produkt zapewnia wysoką odporność na wibracje i przecieki, co jest typowym problemem w pracujących maszynach. Gwint UNF po stronie przyłącza umożliwia bezpieczny montaż w portach hydraulicznych zgodnych z tym popularnym standardem.

Informacje zakupowe

Produkt sprzedawany jest jako pojedyncza sztuka. Przed zamówieniem upewnij się, że wymiary gwintów (9/16-18 UNF oraz 11/16-16 ORFS) oraz kąta 45 stopni odpowiadają wymaganiom Twojej instalacji. W przypadku wątpliwości dotyczących doboru fittingów, warto skonsultować się z dokumentacją techniczną maszyny lub specjalistą od hydrauliki siłowej.
