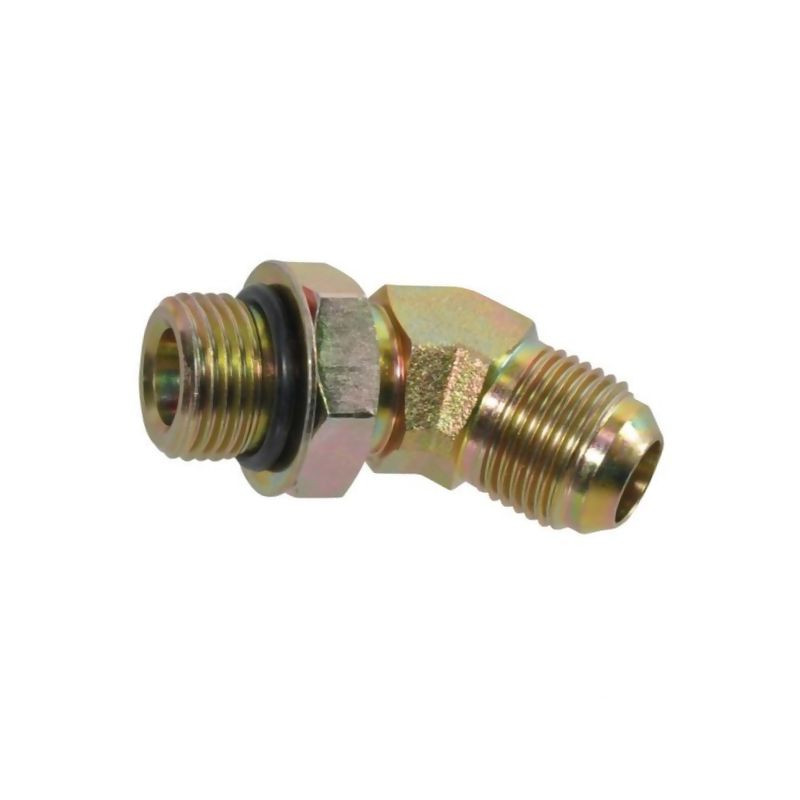

Przyłącze 45 stopni, 7/16"UNF-7/16"JIC

Profesjonalne przyłącze hydrauliczne 45° UNF-JIC Burnett & Hillman

Prezentowane przyłącze kątowe o kącie 45 stopni to precyzyjny element instalacji hydraulicznych, zaprojektowany z myślą o wymagających zastosowaniach przemysłowych i rolniczych. Produkt marki Burnett & Hillman, oznaczony numerem katalogowym 1544507 (referencja dostawcy RIU4507), charakteryzuje się wysoką jakością wykonania oraz trwałością, co jest kluczowe w systemach pracujących pod wysokim ciśnieniem.

Konstrukcja przyłącza umożliwia bezpieczne i szczelne połączenie przewodów hydraulicznych, eliminując ryzyko wycieków dzięki zastosowaniu sprawdzonej technologii uszczelniania. Element ten jest niezbędny tam, gdzie wymagana jest zmiana kierunku prowadzenia przewodu o 45 stopni, przy zachowaniu kompaktowych wymiarów montażowych.

Kluczowe parametry techniczne i budowa

Przyłącze wykonane jest z wytrzymałej stali, poddanej procesowi ocynkowania, co zapewnia skuteczną ochronę przed korozją i wpływem czynników zewnętrznych. Dostępne jest również w wykonaniu ze stali nierdzewnej na specjalne życzenie klienta. Element posiada dwa różne typy gwintów, co pozwala na integrację różnych standardów połączeń w jednym węźle.

• Gwint przyłącza (F1): 7/16 cala UNF/JIC
• Gwint złącza (F2): 7/16 cala UNF
• Średnica rury: 1/4 cala
• Średnica przewodu: 6 mm
• Ciśnienie nominalne: 380 BAR

Wysokie ciśnienie robocze na poziomie 380 BAR czyni to przyłącze odpowiednim do zastosowań w ciężkim sprzęcie rolniczym, maszynach budowlanych oraz układach hydraulicznych o dużej mocy. System uszczelniania opiera się na pierścieniu oporowym oraz stożku zwężanym 74° (standard JIC), wspartym uszczelką płaską (BSP), co gwarantuje hermetyczność połączenia nawet przy występowaniu wibracji.

Wymiary montażowe i kompatybilność

Dla prawidłowego doboru elementu do istniejącej instalacji kluczowe są wymiary montażowe. Przyłącze zostało zaprojektowane tak, aby pasowało do złączy o nachyleniu 45°, łącząc przewód z króćcem węża lub innymi elementami systemu PA.

• L1 (długość do linii środkowej mocowania): 21,5 mm
• L2 (długość drugiego mocowania do linii środkowej): 27,5 mm
• Rozmiar klucza CH1: 13 mm
• Rozmiar klucza CH2: 17 mm

Dzięki precyzyjnie określonym wymiarom L1 i L2, monterzy mogą łatwo zaplanować trasowanie przewodów w ciasnych przestrzeniach maszyn. Różnica w rozmiarach kluczy (13 mm i 17 mm) ułatwia montaż i demontaż, pozwalając na pewne chwycenie elementu bez ryzyka uszkodzenia sąsiednich podzespołów.

Zastosowanie i korzyści

Przyłącze 7/16" UNF-7/16" JIC znajduje szerokie zastosowanie w serwisie hydrauliki siłowej oraz w produkcji nowych maszyn. Jego główną zaletą jest uniwersalność wynikająca z połączenia standardu JIC (popularnego w hydraulice mobilnej) z gwintem UNF. Ocynkowana powierzchnia zapewnia długą żywotność produktu w trudnych warunkach eksploatacyjnych, typowych dla branży rolniczej i warsztatowej.

Wybierając produkt Burnett & Hillman, inwestujesz w komponent spełniający rygorystyczne normy techniczne, co przekłada się na bezawaryjną pracę całego układu hydraulicznego.
