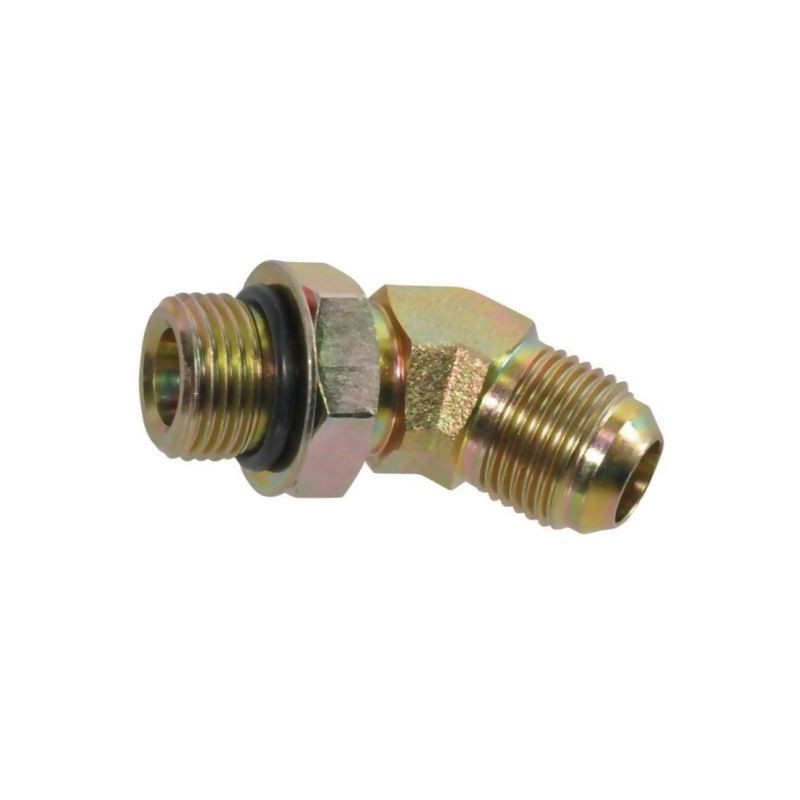

Przyłącze 45 stopni, 9/16"UNF-9/16"JIC

Przyłącze kątowe 45° UNF-JIC Burnett & Hillman – precyzja i wytrzymałość

Prezentowane przyłącze hydrauliczne marki Burnett & Hillman to wysokiej jakości element instalacyjny, zaprojektowany do pracy w wymagających warunkach przemysłowych i rolniczych. Produkt o numerze referencyjnym 1544509 (kod dostawcy RIU4509) stanowi niezawodne rozwiązanie dla systemów, w których kluczowa jest szczelność oraz odporność na wysokie ciśnienia. Dzięki zastosowaniu kąta 45 stopni, przyłącze umożliwia optymalne prowadzenie przewodów hydraulicznych w miejscach o ograniczonej przestrzeni montażowej, redukując naprężenia mechaniczne na złączach.

Kluczową cechą tego elementu jest kompatybilność z przewodami o średnicy zewnętrznej 10 mm (3/8 cala). Konstrukcja opiera się na sprawdzonej technologii uszczelniania, łącząc gwint zewnętrzny UNF (JIC) z odpowiednim stożkiem zwężanym pod kątem 74°, co gwarantuje hermetyczne połączenie bez konieczności stosowania dodatkowych uszczelek płaskich w samym złączu JIC, choć specyfikacja wspomina o możliwości uszczelniania płaskiego w kontekście BSP w innych wariantach – tutaj dominuje standard JIC/UNF. Element wykonany jest ze stali, co zapewnia odpowiednią sztywność i trwałość mechaniczną.

Specyfikacja techniczna i parametry pracy

Przyłącze charakteryzuje się wysokim ciśnieniem nominalnym wynoszącym aż 380 BAR, co kwalifikuje je do zastosowań w ciężkim sprzęcie rolniczym, budowlanym oraz w maszynach przemysłowych. Powierzchnia elementu została poddana procesowi ocynkowania, co skutecznie chroni stal przed korozją i wpływem czynników zewnętrznych, takich jak wilgoć czy zmienne warunki atmosferyczne. Dla klientów wymagających jeszcze wyższej odporności chemicznej, producent oferuje możliwość dostarczenia wersji ze stali nierdzewnej na indywidualne życzenie.

Wymiary geometryczne przyłącza zostały precyzyjnie dobrane, aby zapewnić łatwy montaż przy użyciu standardowych narzędzi warsztatowych. Do prawidłowego dokręcenia połączeń niezbędne będą klucze płaskie lub nasadowe o rozmiarach CH1 = 17 mm oraz CH2 = 19 mm. Długości montażowe mierzone do linii środkowej wynoszą odpowiednio L1 = 22,5 mm oraz L2 = 31,2 mm, co pozwala na dokładne zaplanowanie trasy orurowania hydraulicznego.

Zastosowanie i kompatybilność

Element ten znajduje zastosowanie jako złącze pośredniczące między przewodem z króćcem węża a innymi elementami systemu hydraulicznego, w tym rurami z tworzywa PA (poliamid). Jego konstrukcja z nachyleniem 45° jest idealna tam, gdzie nie ma miejsca na pełne kolanko 90°, a prosty przewód nie może być poprowadzony liniowo. Gwinty po obu stronach mają identyczny rozmiar 9/16 cala, co upraszcza logistykę części zamiennych w serwisach.

• Producent: Burnett & Hillman
• Typ przyłącza: Kolanko 45°
• Rozmiar przewodu: 10 mm (3/8")
• Gwint F1 (UNF/JIC): 9/16"
• Gwint F2 (UNF): 9/16"
• Ciśnienie nominalne: 380 BAR
• Materiał: Stal ocynkowana
• Rozmiary kluczy: 17 mm i 19 mm
• Długość L1: 22,5 mm
• Długość L2: 31,2 mm

Dzięki solidnemu wykonaniu i precyzyjnej obróbce gwintów, przyłącze RIU4509 zapewnia długotrwałą bezawaryjną pracę instalacji hydraulicznej. Jest to produkt nowy, dostępny od ręki, gotowy do natychmiastowego montażu w Twojej maszynie.
