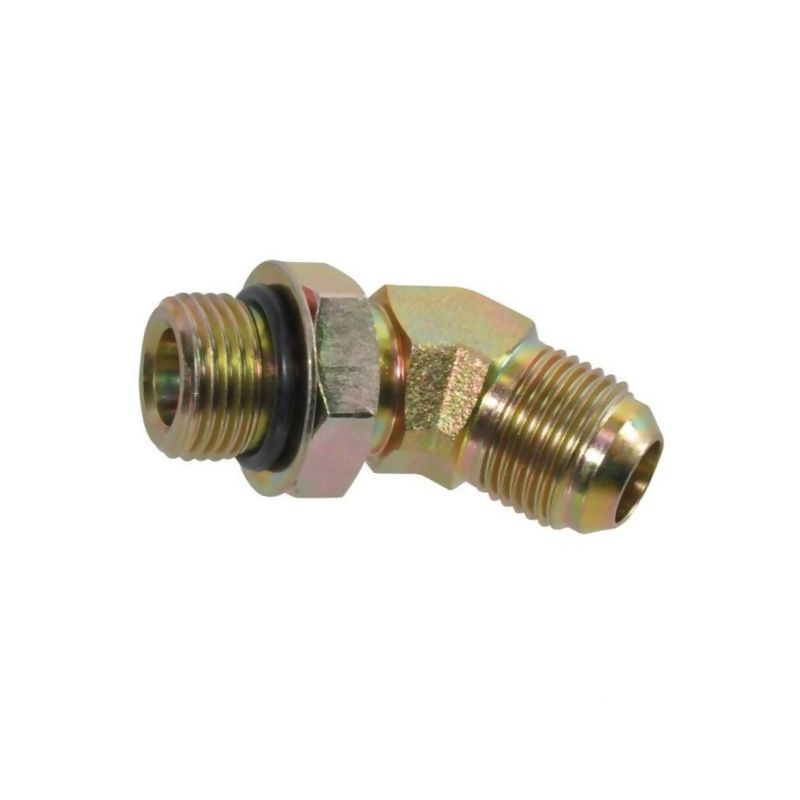

Przyłącze 45 stopni, 3/4"UNF-3/4"JIC

Przyłącze kątowe 45° UNF-JIC Burnett & Hillman – specyfikacja techniczna

Prezentowane przyłącze hydrauliczne marki Burnett & Hillman, oznaczone indeksem 1544512, to precyzyjnie wykonany element instalacji hydraulicznych, zaprojektowany do pracy w wymagających warunkach. Jest to złącze kątowe o nachyleniu 45 stopni, które umożliwia elastyczne prowadzenie przewodów w ciasnych przestrzeniach maszyn rolniczych, budowlanych oraz w układach hydraulicznych pojazdów specjalistycznych. Produkt charakteryzuje się wysoką jakością wykonania ze stali, co gwarantuje trwałość i odporność na obciążenia mechaniczne.

Konstrukcja i parametry techniczne

Kluczowym elementem tego przyłącza jest jego specyficzna konfiguracja gwintów oraz kąta gięcia. Z jednej strony znajduje się gwint zewnętrzny UNF (JIC) o rozmiarze 3/4 cala, a z drugiej strony gwint zewnętrzny UNF również o rozmiarze 3/4 cala. Taka budowa pozwala na bezpośrednie połączenie rury hydraulicznej z innymi elementami systemu, takimi jak zawory, pompy czy siłowniki, zapewniając szczelność i stabilność połączenia.

Przyłącze jest przystosowane do pracy z rurami o średnicy 1/2 cala (ok. 12 mm). Nominalne ciśnienie robocze wynosi aż 340 BAR, co kwalifikuje ten element do zastosowań w systemach wysokociśnieniowych. Uszczelnienie realizowane jest za pomocą pierścienia oporowego oraz stożka zwężanego pod kątem 74° (standard JIC), co jest rozwiązaniem typowym dla przemysłu hydraulicznego, zapewniającym wysoką niezawodność nawet przy wibracjach.

Wymiary i dane montażowe

Dla prawidłowego doboru i montażu kluczowe są wymiary geometryczne przyłącza. Odległość od mocowania do linii środkowej po stronie F1 (gwint UNF/JIC) wynosi 25,5 mm, natomiast po stronie F2 (gwint UNF) jest to 35 mm. Dzięki tym precyzyjnie określonym wymiarom inżynierowie i mechanicy mogą dokładnie zaplanować trasowanie przewodów hydraulicznych.

Do montażu przyłącza wymagane są klucze płaskie o rozmiarach:

• CH1: 22 mm
• CH2: 24 mm

Materiał i obróbka powierzchniowa

Element wykonany jest ze stali, a jego powierzchnia poddana została procesowi ocynkowania. Ocynkowanie stanowi skuteczną barierę antykorozyjną, chroniącą przyłącze przed wpływem wilgoci, chemii rolnej oraz czynników atmosferycznych. Dla zastosowań w środowiskach o ekstremalnej agresywności chemicznej lub wymagających najwyższych standardów higienicznych, producent oferuje możliwość dostarczenia tego modelu w wykonaniu ze stali nierdzewnej (na życzenie klienta).

Zastosowanie i kompatybilność

Przyłącze 1544512 znajduje zastosowanie głównie jako złącze pośredniczące między przewodem z króćcem węża a innymi elementami instalacji, takimi jak rury PA (poliamidowe) czy metalowe. Jest to rozwiązanie dedykowane dla serwisów technicznych hydrauliki siłowej oraz inżynierii mechanicznej. Dzięki standaryzacji gwintów UNF i JIC, produkt jest kompatybilny z większością popularnych systemów hydraulicznych stosowanych w maszynach marki Burnett & Hillman oraz innych producentów sprzętu ciężkiego.
