Przyłącze 45 stopni, 7/8"UNF-7/8"JIC

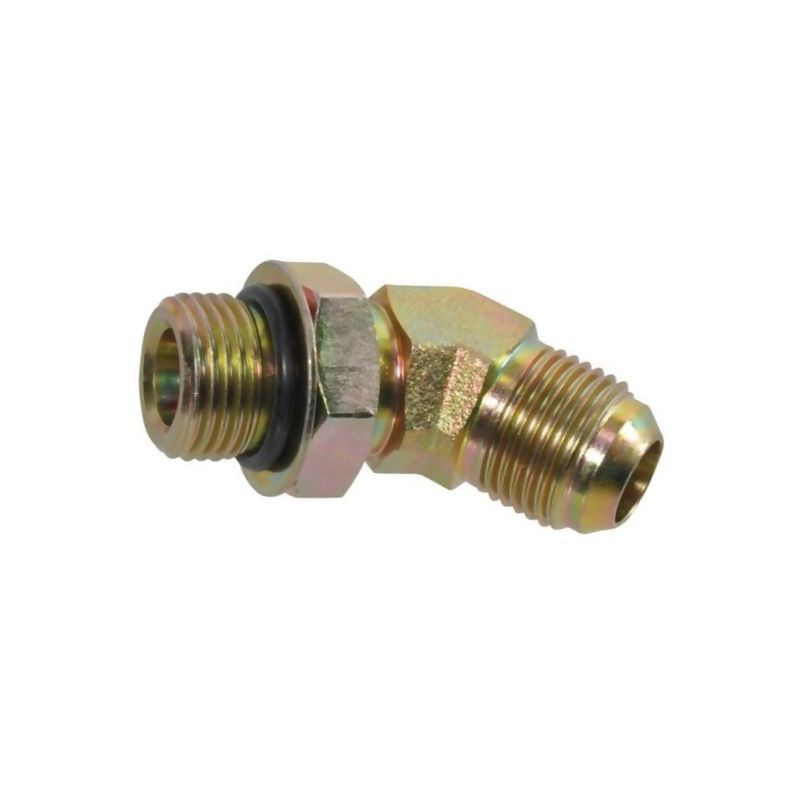

Przyłącze hydrauliczne kątowe 45° Alfagomma RIU4514

Prezentowane przyłącze hydrauliczne marki Alfagomma, oznaczone indeksem 1544514 i symbolem producenta RIU4514, to precyzyjnie wykonany element instalacji rurowych i wężowych. Zaprojektowane jako kolanko o kącie 45 stopni, umożliwia elastyczne prowadzenie przewodów w przestrzeniach o ograniczonej dostępności, zapewniając jednocześnie pełną szczelność i odporność na wysokie ciśnienia robocze. Produkt wykonany jest z wytrzymałej stali, co gwarantuje długotrwałą niezawodność nawet w trudnych warunkach eksploatacyjnych typowych dla maszyn rolniczych, budowlanych czy przemysłowych.

Konstrukcja i specyfikacja techniczna

Kluczową cechą tego przyłącza jest kompatybilność z systemami stosującymi gwinty UNF oraz standard JIC (Joint Industry Committee). Element posiada gwint przyłączeniowy F1 oraz gwint złącza F2, oba o wymiarze 7/8 cala. Konstrukcja opiera się na uszczelnieniu metal-metal poprzez stożek zwężany pod kątem 74° (standard JIC) oraz wykorzystuje pierścień oporowy z uszczelką płaską, co jest charakterystyczne dla rozwiązań BSP w kontekście dodatkowego zabezpieczenia. Taka budowa zapewnia hermetyczność połączenia przy ciśnieniu nominalnym sięgającym aż 240 BAR.

Przyłącze dedykowane jest do współpracy z przewodami o średnicy zewnętrznej w zakresie od 14 do 16 mm, co odpowiada popularnemu rozmiarowi rury 5/8 cala. Dzięki temu jest idealnym rozwiązaniem do łączenia przewodów hydraulicznych średniego ciśnienia w układach sterowania i napędu.

Wymiary i parametry montażowe

Prawidłowy dobór elementów hydraulicznych wymaga uwzględnienia precyzyjnych wymiarów montażowych. W przypadku modelu RIU4514 kluczowe są następujące parametry geometryczne:

• L1: Długość od mocowania do linii środkowej wynosi 29 mm.
• L2: Długość drugiego mocowania do linii środkowej to 34,5 mm.
• CH1: Rozmiar klucza dla pierwszego gwintu to 22 mm.
• CH2: Rozmiar klucza dla drugiego gwintu to 27 mm.

Dzięki standaryzowanym wymiarom pod klucz, montaż przyłącza jest szybki i nie wymaga stosowania nietypowych narzędzi. Ocynkowana powierzchnia zewnętrzna zapewnia skuteczną ochronę antykorozyjną, wydłużając żywotność elementu w środowisku narażonym na wilgoć i czynniki chemiczne.

Zastosowanie i korzyści

Przyłącze kątowe 45° znajduje szerokie zastosowanie w hydraulice siłowej oraz przemysłowej. Jego główną zaletą jest możliwość zmiany kierunku przepływu medium pod kątem prostym lub bliskim prostemu, co pozwala na optymalne poprowadzenie instalacji hydraulicznej bez konieczności stosowania sztywnych, łamliwych rur. Kąt 45 stopni jest często preferowany w miejscach, gdzie przestrzeń na zgięcie przewodu jest ograniczona, a promień gięcia musi być zachowany w sposób kontrolowany.

Produkt marki Alfagomma, znanej z wysokiej jakości komponentów hydraulicznych, spełnia rygorystyczne normy techniczne. Stalowa konstrukcja wraz z precyzyjnie obrabianymi gwintami UNF/JIC zapewnia odporność na drgania i pulsacje ciśnienia, które są typowe dla pracy pomp hydraulicznych i siłowników. To rozwiązanie dla profesjonalistów oczekujących bezawaryjnej pracy układów hydraulicznych.
