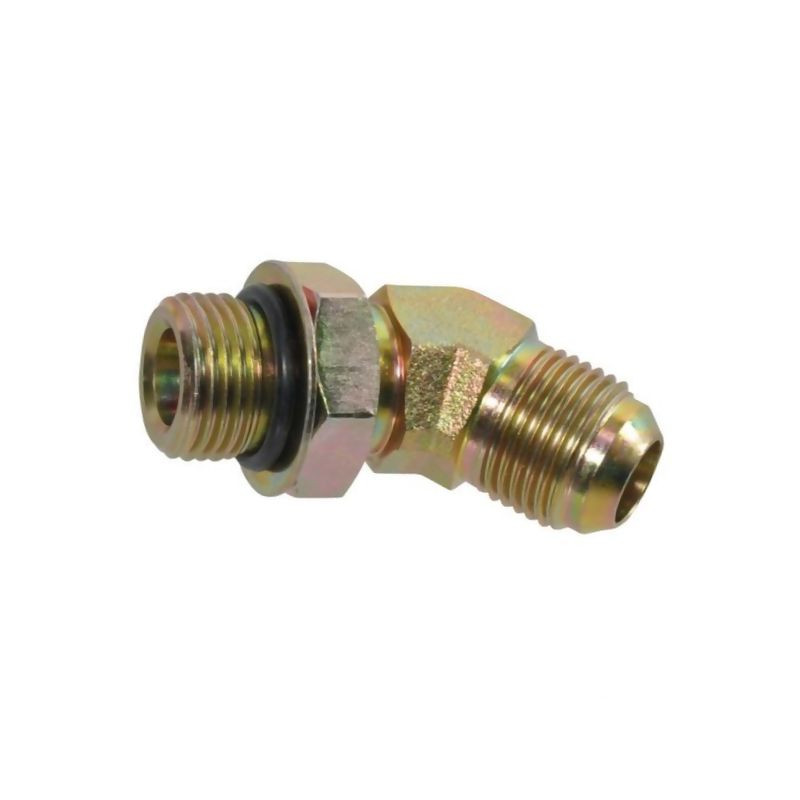

Przyłącze 45 stopni, 1i1/16"UNF-1i1/16"JIC

Przyłącze kątowe 45° UNF-JIC Burnett & Hillman – precyzja i wytrzymałość

Prezentowane przyłącze hydrauliczne marki Burnett & Hillman to wysokiej jakości element instalacyjny, zaprojektowany z myślą o wymagających zastosowaniach w systemach hydraulicznych. Produkt o numerze katalogowym 1544517 (kod dostawcy RIU4517) stanowi niezawodne rozwiązanie do łączenia przewodów rurowych z innymi elementami układu, takimi jak przewody z króćcem węża czy komponenty wykonane z poliamidu (PA). Jego konstrukcja zapewnia szczelność oraz stabilność połączenia nawet przy wysokich obciążeniach ciśnieniowych.

Kluczową cechą tego przyłącza jest kąt 45 stopni, który umożliwia elastyczne prowadzenie instalacji hydraulicznej, omijanie przeszkód oraz optymalizację przestrzeni w maszynach rolniczych, budowlanych czy przemysłowych. Złącze zostało wykonane ze stali, co gwarantuje wysoką odporność mechaniczną i długą żywotność. Standardowo produkt posiada obróbkę powierzchniową w postaci ocynkowania, chroniącą przed korozją. Na specjalne życzenie klienta dostępna jest również wersja wykonana ze stali nierdzewnej, co rozszerza możliwości aplikacyjne w środowiskach o podwyższonej agresywności chemicznej.

Specyfikacja techniczna i parametry przyłącza

Przyłącze charakteryzuje się precyzyjnie zdefiniowanymi wymiarami i parametrami technicznymi, które są kluczowe dla prawidłowego doboru do istniejącej instalacji. Element ten obsługuje rury o średnicy 3/4 cala oraz przewody o średnicy zewnętrznej w zakresie 18-20 mm. Nominalne ciśnienie robocze wynosi aż 240 BAR, co kwalifikuje go do zastosowań w systemach wysokociśnieniowych.

Zastosowany system uszczelniania opiera się na pierścieniu oporowym oraz stożku zwężanym 74° zgodnym ze standardem JIC, uzupełnionym o uszczelkę płaską typu BSP. Taka konfiguracja zapewnia hermetyczność połączenia i zapobiega wyciekom oleju hydraulicznego.

Kluczowe wymiary montażowe:

• Gwint przyłącza (F1): 1 1/16 cala UNF/JIC
• Gwint złącza (F2): 1 1/16 cala UNF
• Średnica rury: 3/4 cala
• Średnica przewodu: 18-20 mm
• Długość L1 (mocowanie do linii środkowej): 31 mm
• Długość L2 (drugie mocowanie do linii środkowej): 38,5 mm
• Szerokość CH1: 27 mm
• Szerokość CH2: 32 mm

Zastosowanie i kompatybilność

Przyłącze kątowe 45° jest dedykowane do współpracy ze złączami o nachyleniu 45°, co czyni je idealnym elementem łączącym przewody sztywne z elastycznymi lub innymi komponentami układu hydraulicznego. Dzięki standaryzowanym gwintom UNF oraz JIC, produkt jest kompatybilny z większością popularnych systemów hydraulicznych stosowanych w maszynach mobilnych i stacjonarnych.

Wysoka jakość wykonania przez firmę Burnett & Hillman, renomowanego producenta elementów hydraulicznych, zapewnia powtarzalność parametrów i bezpieczeństwo eksploatacji. Produkt jest nowy, fabrycznie zapakowany i gotowy do natychmiastowego montażu.

Dlaczego warto wybrać to przyłącze?

• Wytrzymałość: Wykonanie ze stali ocynkowanej odpornej na warunki zewnętrzne.
• Ciśnienie: Możliwość pracy pod ciśnieniem do 240 BAR.
• Precyzja: Dokładne wymiary gwintów 1 1/16" UNF/JIC zapewniające szczelne dopasowanie.
• Elastyczność: Kąt 45° ułatwia prowadzenie instalacji w ciasnych przestrzeniach.
• Uniwersalność: Możliwość zamówienia wersji ze stali nierdzewnej do specyficznych zastosowań.
