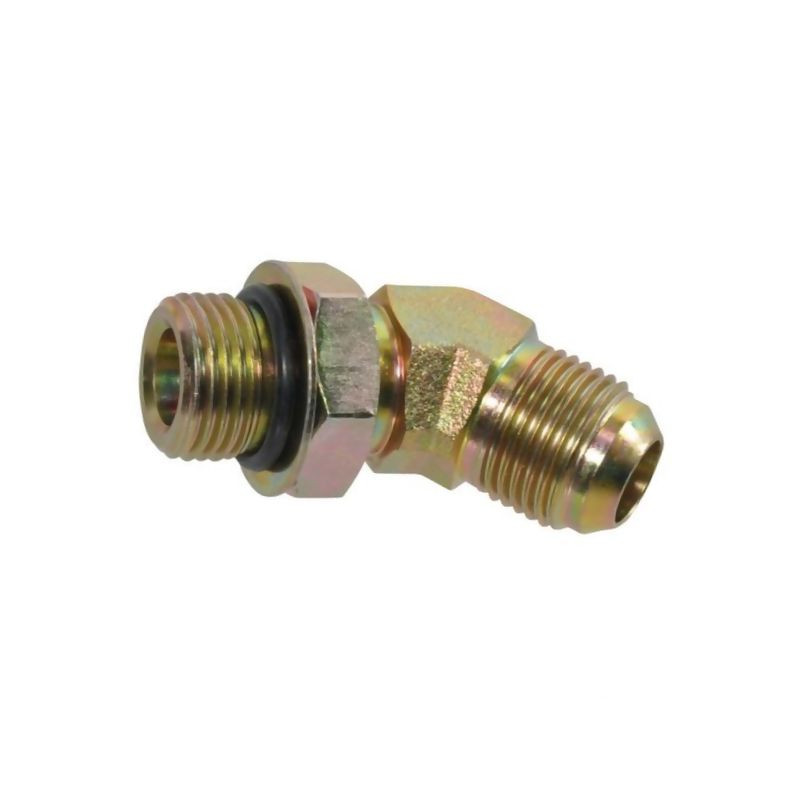

Przyłącze 45 stopni, 1/2"UNF-1/2"JIC

Przyłącze hydrauliczne kątowe 45° UNF-JIC Burnett & Hillman

Profesjonalne przyłącze hydrauliczne marki Burnett & Hillman, oznaczone indeksem 1544508 (referencja dostawcy RIU4508), stanowi kluczowy element systemów przesyłu płynów w maszynach rolniczych, budowlanych oraz instalacjach przemysłowych. Produkt ten został zaprojektowany jako złącze o nachyleniu 45 stopni, co umożliwia elastyczne poprowadzenie przewodów w przestrzeniach o ograniczonej dostępności, redukując napięcia mechaniczne na węży i fittingach. Jest to rozwiązanie dedykowane do łączenia przewodu z króćcem węża oraz innych elementów systemu hydraulicznego, zapewniając szczelność i trwałość połączenia w wymagających warunkach eksploatacyjnych.

Konstrukcja i parametry techniczne

Złącze wykonane jest z wysokiej jakości stali, poddanej procesowi ocynkowania, co skutecznie chroni je przed korozją i wpływem czynników zewnętrznych. Dla zastosowań wymagających jeszcze wyższej odporności chemicznej lub pracy w środowiskach agresywnych, producent oferuje możliwość dostarczenia wersji ze stali nierdzewnej na życzenie klienta. Konstrukcja opiera się na precyzyjnie wykonanych gwintach, gdzie strona F1 posiada gwint UNF/JIC 1/2 cala, a strona F2 również wykorzystuje gwint UNF 1/2 cala. Taka konfiguracja zapewnia pełną kompatybilność ze standardowymi elementami hydrauliki siłowej.

Kluczowym aspektem bezpieczeństwa i niezawodności jest zdolność do pracy pod wysokim ciśnieniem. Przyłącze to charakteryzuje się ciśnieniem nominalnym na poziomie aż 380 BAR, co predysponuje je do zastosowań w układach wysokociśnieniowych. Uszczelnienie realizowane jest poprzez pierścień oporowy oraz stożek zwężany 74° (standard JIC), co gwarantuje metaliczne uszczelnienie odporne na drgania i pulsacje ciśnienia.

Wymiary i specyfikacja montażowa

Precyzja wykonania potwierdzona jest szczegółowymi wymiarami montażowymi, które są kluczowe przy projektowaniu układu hydraulicznego:

• Długość mocowania do linii środkowej (L1): 21,5 mm
• Długość drugiego mocowania do linii środkowej (L2): 27,5 mm
• Rozmiar klucza CH1: 13 mm
• Rozmiar klucza CH2: 17 mm
• Średnica przewodu: 8 mm (odpowiadająca rurze 5/16 cala)

Dzięki zastosowaniu standardowych rozmiarów kluczy (13 mm i 17 mm), montaż i demontaż przyłącza jest szybki i nie wymaga specjalistycznych narzędzi. Produkt jest sprzedawany jako pojedyncza sztuka, co ułatwia kompletowanie zestawów naprawczych lub modernizacyjnych.

Zastosowanie i korzyści

Przyłącze kątowe 45° jest niezastąpione tam, gdzie proste złączki proste nie pozwalają na odpowiednie ułożenie węży hydraulicznych. Kąt 45 stopni pozwala na łagodne zakręty, minimalizując turbulencje przepływu i spadki ciśnienia w porównaniu do ostrzejszych załamań. Solidna konstrukcja stalowa oraz wysoka odporność na ciśnienie czynią z tego produktu element o długiej żywotności, redukujący ryzyko awarii i przestojów w pracy maszyn.
