Przyłącze 90 stopni, 1/2"BSP-9/16"JIC

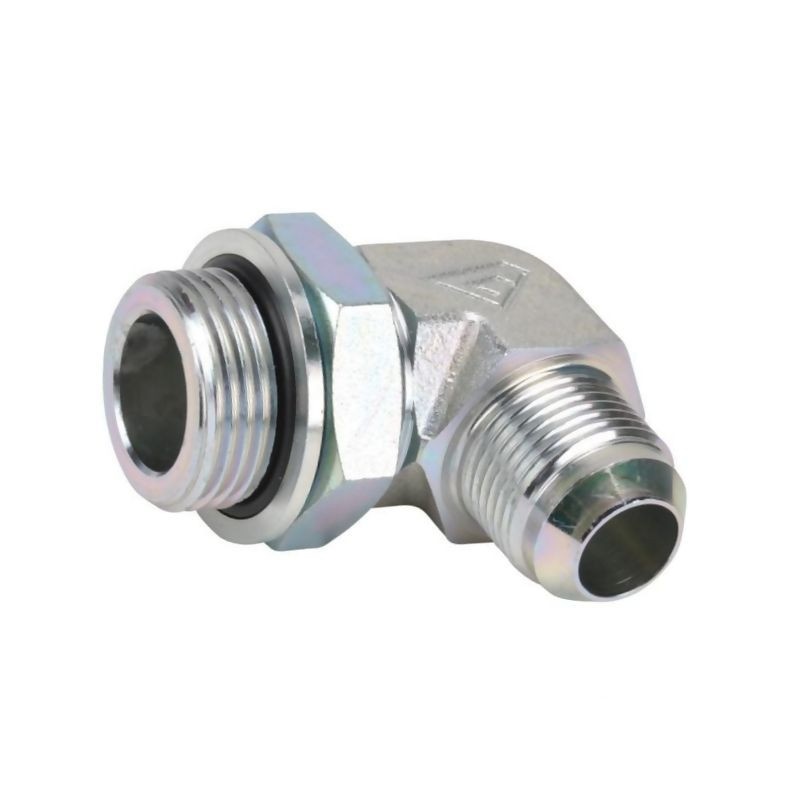

Kątowe przyłącze hydrauliczne Alfagomma 1/2" BSP - 9/16" JIC

Prezentowane przyłącze kątowe 90 stopni marki Alfagomma to precyzyjnie wykonany element armatury hydraulicznej, przeznaczony do łączenia rur lub węży w systemach wysokiego ciśnienia. Produkt oznaczony indeksem 166908 (numer producenta KIB0908) stanowi niezawodne rozwiązanie w aplikacjach wymagających zmiany kierunku przepływu medium pod kątem prostym, przy zachowaniu szczelności i odporności na wysokie obciążenia mechaniczne.

Konstrukcja złączki opiera się na sprawdzonej technologii łączenia gwintowanego. Jedna strona przyłącza wyposażona jest w gwint zewnętrzny 1/2 cala w standardzie BSP (British Standard Pipe), który umożliwia montaż do portów lub elementów z gwintem walcowym lub stożkowym typowym dla europejskich i azjatyckich systemów hydraulicznych. Druga strona to złącze typu JIC (Joint Industry Committee) o rozmiarze 9/16 cala z gwintem UNF, które charakteryzuje się uszczelnieniem stożkowym pod kątem 74 stopni. Taka konfiguracja pozwala na elastyczne dopasowanie do różnych typów instalacji, łącząc popularny standard BSP z precyzyjnym i odpornym na wibracje standardem JIC.

Materiał wykonania i trwałość

Złączka została wykonana z wysokiej jakości stali, co gwarantuje jej wytrzymałość na rozciąganie i ściskanie. Kluczowym elementem zapewniającym długą żywotność produktu w trudnych warunkach pracy jest zastosowana obróbka powierzchniowa. Element został ocynkowany galwanicznie, co tworzy skuteczną barierę ochronną przed korozją, wilgocią oraz czynnikami chemicznymi występującymi w środowisku przemysłowym, rolniczym czy motoryzacyjnym. Galwanizacja zapewnia również estetyczny wygląd i ułatwia konserwację instalacji.

Parametry techniczne i wymiary

Przyłącze zostało zaprojektowane z myślą o pracy w systemach o wysokim ciśnieniu nominalnym sięgającym aż 380 BAR. Dzięki temu znajduje zastosowanie w hydraulice siłowej, maszynach budowlanych, rolniczych oraz w przemyśle ciężkim, gdzie niezawodność połączeń jest krytyczna dla bezpieczeństwa i ciągłości pracy.

Istotne dla prawidłowego montażu są wymiary geometryczne złączki, które determinują jej położenie w przestrzeni instalacji:

• Długość L1 (mocowanie do linii środkowej przyłącza BSP): 31 mm
• Długość L2 (drugie mocowanie do linii środkowej przyłącza JIC): 43,5 mm
• Przyłącze rury/węża: 3/8 cala (odpowiadające rozmiarowi złącza JIC 9/16")
• Kąt załamania: 90 stopni

Zastosowanie i kompatybilność

Złączka kątowa Alfagomma jest dedykowana do rur lub węży z armaturą serii PA. Jej uniwersalna konstrukcja pozwala na stosowanie uszczelnień zarówno za pomocą stożka zewnętrznego 74° (charakterystycznego dla JIC), jak i z uszczelką płaską w przypadku strony BSP, w zależności od specyfiki podłączanego elementu. Produkt jest nowy, fabrycznie zapakowany i gotowy do natychmiastowego montażu.

Dzięki precyzyjnej obróbce gwintów i zgodności z normami branżowymi, przyłącze zapewnia hermetyczność układu hydraulicznego, eliminując ryzyko wycieków oleju hydraulicznego. Jest to istotne nie tylko ze względów ekonomicznych, ale także ekologicznych oraz bezpieczeństwa stanowiska pracy.
