Przyłącze 90 stopni, 3/4"BSP-3/4"JIC

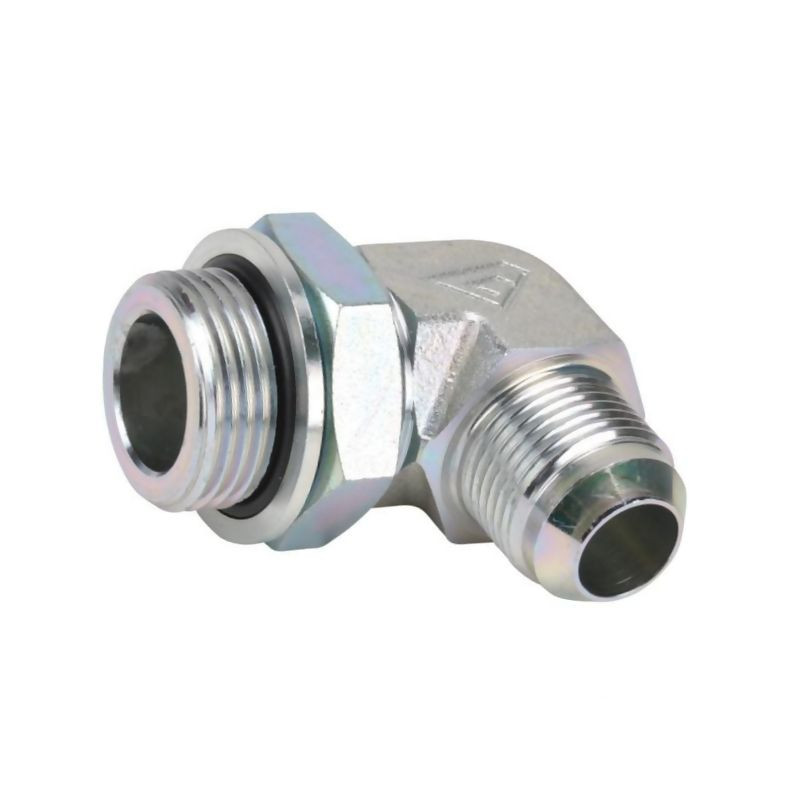

Kątowe przyłącze hydrauliczne Alfagomma 3/4" BSP - 3/4" JIC

Prezentowane przyłącze hydrauliczne marki Alfagomma to profesjonalny element armatury przemysłowej, zaprojektowany do tworzenia szczelnych i wytrzymałych połączeń w systemach wysokociśnieniowych. Produkt oznaczony indeksem 1661212 (referencja producenta KIB1212) stanowi kątową złączkę gwintowaną, która umożliwia zmianę kierunku prowadzenia przewodu hydraulicznego o 90 stopni. Jest to rozwiązanie dedykowane do współpracy z rurami lub wężami z armaturą serii PA, co gwarantuje pełną kompatybilność z popularnymi systemami instalacyjnymi stosowanymi w maszynach rolniczych, budowlanych oraz urządzeniach przemysłowych.

Kluczową cechą tego elementu jest precyzyjne wykonanie gwintów oraz odporność na ekstremalne warunki pracy. Przyłącze charakteryzuje się wysokim ciśnieniem nominalnym sięgającym 340 BAR, co pozwala na jego zastosowanie w układach wymagających transferu dużych mocy hydraulicznych. Konstrukcja opiera się na solidnej stali, która została poddana procesowi galwanizacji (ocynkowania). Taka obróbka powierzchniowa skutecznie chroni metal przed korozją, działaniem wilgoci oraz czynników chemicznych występujących w trudnym środowisku pracy, takim jak warsztaty, pola uprawne czy place budowy.

Specyfikacja techniczna i wymiary

Przyłącze zostało zaprojektowane z myślą o łatwym montażu i pewnym uszczelnieniu. Z jednej strony posiada gwint przyłącza 3/4 cala w standardzie BSP (British Standard Pipe), który współpracuje z uszczelką płaską. Z drugiej strony znajduje się gwint złącza 3/4 cala w standardzie JIC (Joint Industry Committee), czyli gwint UNF, który uszczelniany jest za pomocą stożka zewnętrznego o kącie 74°. Taka hybrydowa konstrukcja pozwala na łączenie elementów o różnych standardach gwintów w jednym punkcie instalacji.

Wymiary geometryczne przyłącza są kluczowe dla prawidłowego dopasowania w ciasnych przestrzeniach maszyn. Długość mocowania do linii środkowej (L1) wynosi 37 mm, natomiast długość drugiego mocowania do linii środkowej (L2) to 49 mm. Przyłącze rury jest dostosowane do średnicy 1/2 cala, co należy brać pod uwagę przy doborze odpowiednich węży lub rur hydraulicznych.

• Producent: Alfagomma
• Indeks produktu: 1661212
• Referencja dostawcy: KIB1212
• Typ przyłącza: Kątowe 90 stopni
• Gwint przyłącza: 3/4" BSP (z uszczelką płaską)
• Gwint złącza: 3/4" JIC / UNF (stożek zewnętrzny 74°)
• Materiał wykonania: Stal ocynkowana (galwanizowana)
• Ciśnienie nominalne: 340 BAR
• Długość L1: 37 mm
• Długość L2: 49 mm
• Przyłącze rury: 1/2 cala

Zastosowanie i korzyści użytkowe

Dzięki zastosowaniu wysokiej jakości stali i precyzyjnej obróbce skrawaniem, przyłącze Alfagomma zapewnia długotrwałą szczelność nawet przy zmiennych obciążeniach i wibracjach. Kątowa konstrukcja 90 stopni pozwala na optymalne poprowadzenie instalacji hydraulicznej, omijając przeszkody konstrukcyjne maszyny i redukując naprężenia na węży. Jest to element niezbędny w serwisie hydrauliki siłowej, gdzie liczy się niezawodność i zgodność z normami przemysłowymi.

Produkt jest nowy, fabrycznie zapakowany i gotowy do natychmiastowego montażu. Wybierając oryginalne części zamienne od uznanych producentów takich jak Alfagomma, inwestujesz w bezpieczeństwo eksploatacji swojego sprzętu oraz minimalizujesz ryzyko awarii caused by nieszczelności lub pęknięcia elementów niskiej jakości.
