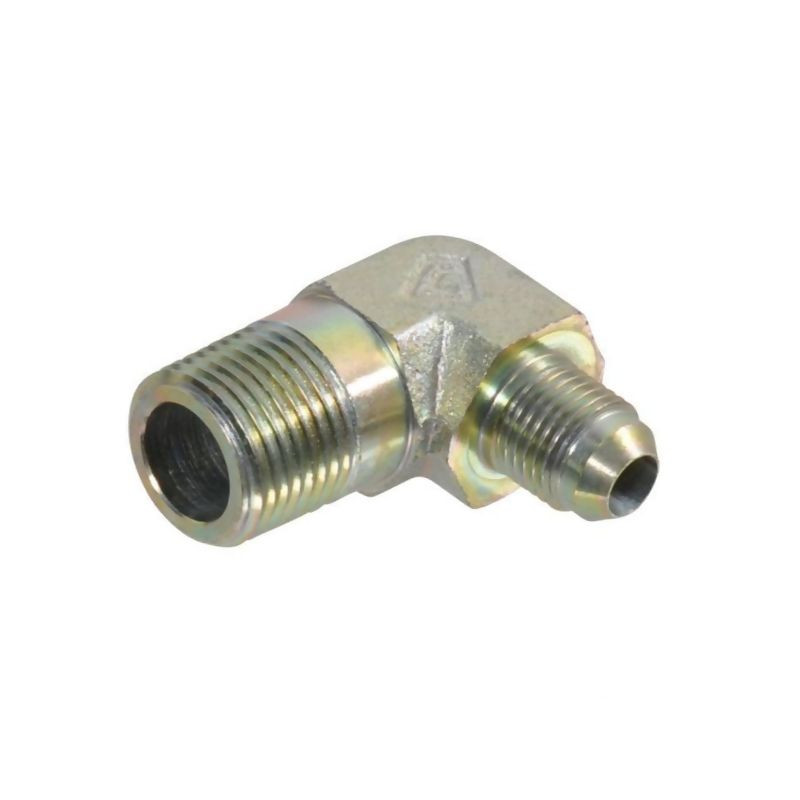

Przyłącze 90 stopni, 1/2"BSPT-7/8"JIC

Profesjonalne przyłącze kątowe 90° Alfagomma – seria KIN1408

Przedstawiamy wysokiej jakości przyłącze hydrauliczne marki Alfagomma, oznaczone indeksem 1721408 i numerem katalogowym dostawcy KIN1408. Jest to element kluczowy w systemach przesyłu mediów pod wysokim ciśnieniem, zaprojektowany z myślą o trwałości i precyzyjnym dopasowaniu. Produkt stanowi idealne rozwiązanie dla instalacji wymagających zmiany kierunku prowadzenia przewodu o kąt 90 stopni, zapewniając jednocześnie szczelne i bezpieczne połączenie między różnymi typami gwintów.

Konstrukcja przyłącza opiera się na solidnej stali, która została poddana procesowi ocynkowania. Taka obróbka powierzchniowa znacząco zwiększa odporność elementu na korozję oraz działanie niekorzystnych czynników zewnętrznych, co jest szczególnie istotne w zastosowaniach przemysłowych, rolniczych czy warsztatowych. Dzięki zastosowaniu materiałów najwyższej klasy, przyłącze gwarantuje długą żywotność nawet w warunkach intensywnego użytkowania.

Specyfikacja techniczna i kompatybilność

Analizując parametry techniczne, należy zwrócić uwagę na precyzyjne wymiary i normy gwintów, które determinują zastosowanie tego elementu. Przyłącze zostało zaprojektowane do współpracy z rurami lub wężami hydraulicznymi o średnicy 5/8 cala (co odpowiada około 14 mm). Jest to standardowy rozmiar w wielu układach hydraulicznych maszyn rolniczych i budowlanych.

Kluczowym aspektem jest typ połączenia gwintowego. Z jednej strony (F1) mamy do czynienia z gwintem UNF/JIC o rozmiarze 7/8 cala. Uszczelnienie w tym miejscu realizowane jest za pomocą stożka zewnętrznego o kącie 74°, co jest charakterystyczne dla standardu JIC (Joint Industry Conference). Z drugiej strony (F2) znajduje się gwint rurowy stożkowy NPT (lub BSPT zgodnie z opisem skróconym) o rozmiarze 1/2 cala. Uszczelnienie tego połączenia odbywa się na gwincie, co wymaga odpowiedniego dokręcenia i ewentualnego użycia środków uszczelniających do gwintów stożkowych, aby zapewnić pełną hermetyczność układu.

Wymiary i parametry pracy

Dla prawidłowego montażu w przestrzeni roboczej maszyny istotne są wymiary geometryczne przyłącza. Długość od linii środkowej do końca mocowania F1 (L1) wynosi 36,5 mm, natomiast długość do drugiego mocowania F2 (L2) to 36,00 mm. Takie wymiary pozwalają na precyzyjne zaplanowanie trasowania węży hydraulicznych bez ryzyka kolizji z innymi elementami konstrukcyjnymi.

Przyłącze to charakteryzuje się wysokim ciśnieniem nominalnym wynoszącym 280 BAR. Oznacza to, że może być bezpiecznie stosowane w układach hydraulicznych pracujących pod dużym obciążeniem, takich jak układy sterowania w ciągnikach rolniczych, koparkach czy prasach hydraulicznych. Wysoka wytrzymałość na ciśnienie jest bezpośrednim wynikiem zastosowania stalowego korpusu oraz precyzyjnej obróbki mechanicznej.

Zastosowanie i korzyści

Wybierając przyłącze Alfagomma 1721408, inwestujesz w niezawodność swojego systemu hydraulicznego. Główne zalety tego produktu to:

• Uniwersalność połączenia – umożliwia integrację elementów z gwintem JIC oraz NPT/BSPT.
• Odporność na korozję dzięki ocynkowanej powierzchni stalowej.
• Wysoka wytrzymałość ciśnieniowa do 280 BAR.
• Precyzyjne wykonanie zapewniające szczelność na stożku JIC oraz gwincie NPT.
• Kompaktowa budowa kątowa 90°, oszczędzająca miejsce w zabudowie.

Produkt jest sprzedawany jako pojedyncza sztuka. Przed zakupem upewnij się, że średnica przewodu (5/8 cala / 14 mm) oraz rodzaje gwintów odpowiadają wymaganiom Twojej instalacji. Przyłącze jest nowe, fabrycznie zapakowane i gotowe do montażu przez wykwalifikowany personel techniczny.
