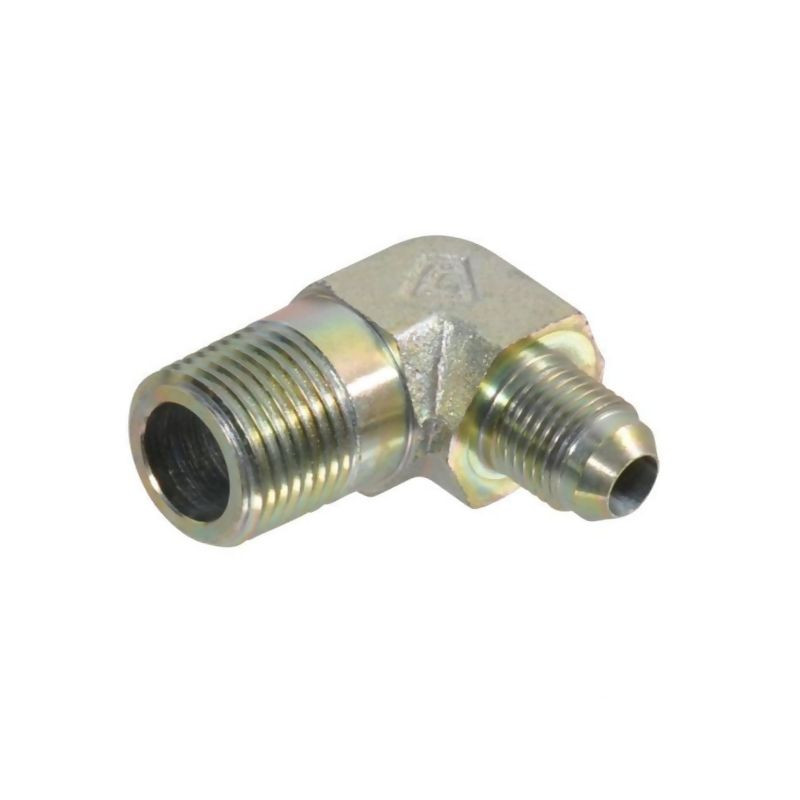

Przyłącze 90 stopni, 1/4"BSPT-7/16"JIC

Przyłącze kątowe 90° Alfagomma 1/4" BSPT - 7/16" JIC

Prezentowane przyłącze hydrauliczne marki Alfagomma to precyzyjnie wykonany element instalacji, zaprojektowany do łączenia rur lub węży z armaturą serii PA. Produkt charakteryzuje się kątowym układem 90 stopni, co umożliwia optymalne poprowadzenie przewodów w ciasnych przestrzeniach maszyn rolniczych, budowlanych oraz przemysłowych. Dzięki zastosowaniu wysokiej jakości stali oraz odpowiedniej obróbce powierzchniowej, złączka zapewnia trwałość i odporność na trudne warunki eksploatacyjne.

Konstrukcja i parametry techniczne

Złączka wykonana jest ze stali, co gwarantuje jej wysoką wytrzymałość mechaniczną. Powierzchnia elementu została poddana procesowi ocynkowania, co stanowi skuteczną barierę antykorozyjną i wydłuża żywotność produktu w środowisku narażonym na wilgoć czy czynniki chemiczne. Konstrukcja opiera się na sprawdzonych standardach uszczelniania: strona JIC wykorzystuje stożek zewnętrzny 74°, natomiast strona NPT opiera się na uszczelnianiu gwintu.

Kluczowym parametrem tego przyłącza jest jego zdolność do pracy pod wysokim ciśnieniem. Nominalne ciśnienie robocze wynosi aż 380 BAR, co kwalifikuje ten element do zastosowań w układach hydraulicznych średniego i wysokiego ciśnienia. Precyzyjne wymiary montażowe, takie jak długości L1 (26,5 mm) oraz L2 (27,5 mm) mierzone do linii środkowej, pozwalają na łatwe dopasowanie złączki do istniejących instalacji bez konieczności modyfikacji konstrukcji maszyny.

Zastosowanie i kompatybilność

Przyłącze to jest dedykowane do współpracy z rurami o średnicy 1/4 cala (odpowiadającej 6 mm). Jest to uniwersalny rozmiar stosowany w wielu typach maszyn. Element ten idealnie sprawdza się jako złączka kątowa do rur lub węży wyposażonych w armaturę serii PA. Dzięki standaryzowanym gwintom, montaż jest szybki i nie wymaga specjalistycznych narzędzi poza kluczami do rur i fittingów hydraulicznych.

Najważniejsze cechy produktu:

• Producent: Alfagomma – renomowany dostawca rozwiązań hydraulicznych.
• Kąt przyłącza: 90 stopni, ułatwiający prowadzenie instalacji.
• Materiał: Wytrzymała stal ocynkowana, odporna na korozję.
• Gwint wejściowy (F2): 1/4 cala NPT (BSPT) – standardowy gwint rurowy stożkowy.
• Gwint wyjściowy (F1): 7/16 cala UNF/JIC – popularny standard w hydraulice siłowej.
• Średnica przewodu: 1/4 cala (6 mm).
• Ciśnienie nominalne: 380 BAR – wysoka odporność na obciążenia ciśnieniowe.
• Uszczelnienie: Stożek zewnętrzny 74° (JIC) oraz uszczelnienie gwintu (NPT).
• Wymiary montażowe: L1 = 26,5 mm, L2 = 27,5 mm.
• Zastosowanie: Do rur i węży z armaturą serii PA.

Wybierając przyłącze Alfagomma o numerze referencyjnym KIN0704 (indeks sklepu 1720704), inwestujesz w komponent o potwierdzonej specyfikacji technicznej, zapewniający szczelność i bezpieczeństwo pracy układu hydraulicznego.
