Przyłącze 90 stopni, 12x1,5-7/16"JIC

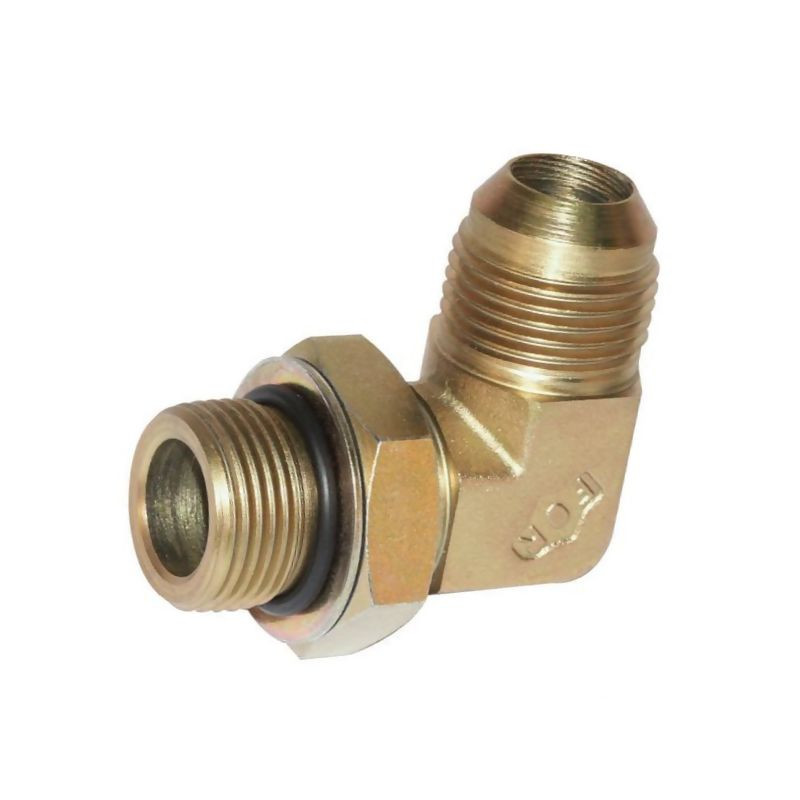

Przyłącze kątowe 90° Alfagomma 12x1,5 / 7/16" JIC

Prezentowane przyłącze hydrauliczne marki Alfagomma to wysokiej jakości element instalacyjny, zaprojektowany do łączenia rur lub węży z armaturą w systemach hydraulicznych pracujących pod wysokim ciśnieniem. Produkt oznaczony indeksem sklepowym 1620712 oraz referencją producenta KIM0712 stanowi niezawodne rozwiązanie dla maszyn rolniczych, urządzeń budowlanych oraz instalacji przemysłowych, gdzie kluczowa jest szczelność i odporność na drgania.

Konstrukcja przyłącza opiera się na sprawdzonej technologii połączeń gwintowych. Z jednej strony element wyposażony jest w gwint metryczny M12x1,5, który współpracuje z uszczelką płaską, zapewniając stabilne mocowanie do bloku hydraulicznego lub innego elementu z gniazdem metrycznym. Druga strona przyłącza to gwint UNF/JIC o rozmiarze 7/16 cala, który uszczelniany jest za pomocą stożka zewnętrznego 74°. Taka konfiguracja pozwala na precyzyjne i trwałe połączenie z wężami hydraulicznymi lub rurami stalowymi wyposażonymi w końcówki typu JIC.

Kluczowe parametry techniczne i wymiary

Dobór odpowiedniego przyłącza wymaga dokładnej analizy wymiarów montażowych oraz parametrów roboczych. Poniższe dane techniczne pochodzą bezpośrednio od producenta i są kluczowe dla prawidłowej integracji elementu z istniejącym układem hydraulicznym:

• Typ przyłącza: Kątowe 90 stopni (kolanko), ułatwiające prowadzenie węży w ciasnych przestrzeniach.
• Gwint metryczny (M): M12x1,5 – standardowy gwint z uszczelką płaską.
• Gwint JIC/UNF (F1): 7/16 cala – połączenie stożkowe 74°.
• Średnica przewodu: Przeznaczony do rur lub węży o średnicy 6 mm (1/4 cala).
• Ciśnienie nominalne: 380 BAR – wysoka odporność na obciążenia ciśnieniowe.
• Materiał wykonania: Wytrzymała stal, poddana procesowi ocynkowania dla ochrony przed korozją.
• Wymiary montażowe L1: 27,5 mm – odległość od początku gwintu metrycznego do osi przyłącza.
• Wymiary montażowe L2: 31,5 mm – długość ramienia drugiego mocowania do linii środkowej.

Zastosowanie i zalety produktu

Przyłącze Alfagomma KIM0712 znajduje szerokie zastosowanie w serwisie hydrauliki siłowej oraz w produkcji nowych maszyn. Dzięki kątowi 90 stopni pozwala na ergonomiczne poprowadzenie instalacji hydraulicznej, minimalizując ryzyko załamania węża w miejscu wejścia do złączki. Ocynkowana powierzchnia stalowa zapewnia długotrwałą ochronę przed czynnikami zewnętrznymi, co jest szczególnie istotne w warunkach polowych i przemysłowych.

Element ten jest kompatybilny z rurami i wężami o średnicy 6 mm (1/4"), co czyni go uniwersalnym komponentem w wielu standardowych układach hydraulicznych. Wysokie ciśnienie nominalne na poziomie 380 BAR gwarantuje bezpieczeństwo pracy nawet w intensywnie eksploatowanych systemach, takich jak układy sterowania w ciągnikach rolniczych, koparkach czy prasach hydraulicznych.

Stosowanie oryginalnych przyłączy Alfagomma przekłada się na mniejsze ryzyko awarii i nieszczelności, co bezpośrednio wpływa na efektywność pracy maszyny i redukcję kosztów serwisowych. Precyzyjne wykonanie gwintów oraz stożków uszczelniających zapewnia łatwy montaż bez konieczności stosowania nadmiernych sił dokręcających.
