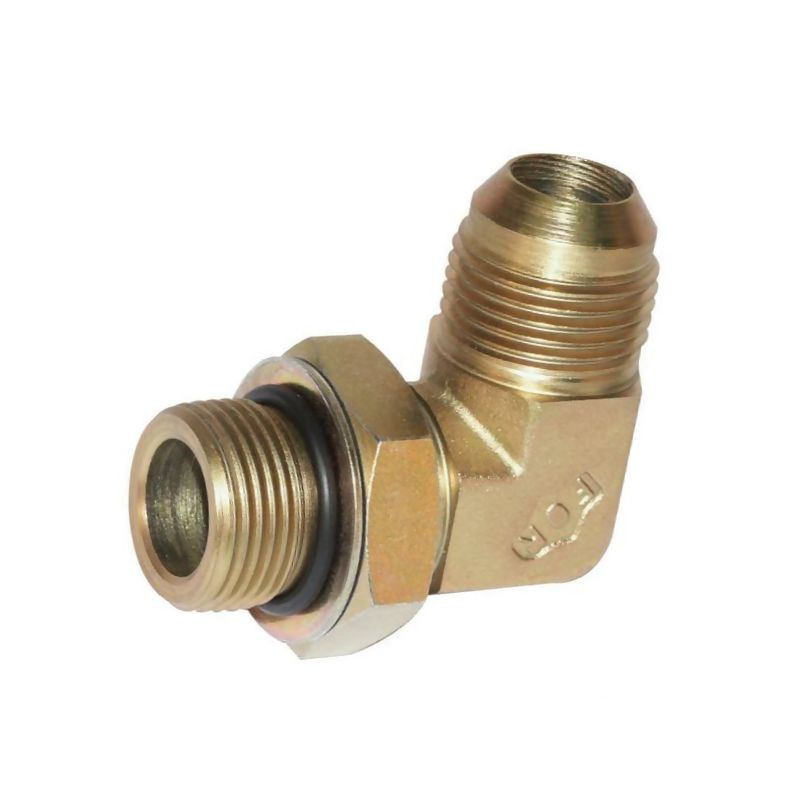

Przyłącze 90 stopni, 18x1,5-7/8"JIC

Profesjonalne przyłącze kątowe 90° Alfagomma – precyzja i wytrzymałość

Przedstawiany produkt to wysokiej jakości przyłącze hydrauliczne w kształcie kolanka 90 stopni, zaprojektowane z myślą o wymagających zastosowaniach przemysłowych i rolniczych. Wyprodukowane przez renomowaną firmę Alfagomma, element ten stanowi kluczowy komponent w systemach przesyłu cieczy pod wysokim ciśnieniem. Jego konstrukcja łączy w sobie trwałość stali z precyzyjnym wykonaniem gwintów, co gwarantuje szczelność i niezawodność przez lata eksploatacji.

Kluczową cechą tego przyłącza jest jego uniwersalność w zakresie łączenia różnych standardów armatury. Z jednej strony wyposażone jest w gwint metryczny M18x1.5 z uszczelką płaską, a z drugiej w gwint JIC (UNF) 7/8 cala, który uszczelniany jest za pomocą stożka zewnętrznego 74°. Taka konfiguracja pozwala na bezproblemowe integrowanie elementów o różnej specyfikacji w jednym układzie hydraulicznym, co jest szczególnie przydatne podczas modernizacji maszyn lub napaw systemów złożonych z komponentów różnych producentów.

Zastosowanie i kompatybilność

Przyłącze to jest dedykowane do współpracy z rurami lub wężami hydraulicznymi o średnicy zewnętrznej 14 mm (co odpowiada wymiarowi 5/8 cala). Jest to idealne rozwiązanie do armatury serii PA, gdzie wymagane jest precyzyjne dopasowanie średnicy przewodu do wnętrza złączki. Dzięki kątowi 90 stopni, element ten umożliwia zmianę kierunku prowadzenia instalacji hydraulicznej w ciasnych przestrzeniach, optymalizując rozmieszczenie przewodów w maszynach rolniczych, budowlanych czy warsztatowych.

Wysokie parametry techniczne pozwalają na stosowanie tego przyłącza w systemach pracujących pod znacznym obciążeniem. Nominalne ciśnienie robocze wynosi aż 280 BAR, co kwalifikuje ten produkt do zastosowań w hydraulice siłowej, gdzie niezawodność połączeń jest krytyczna dla bezpieczeństwa i ciągłości pracy urządzeń.

Konstrukcja i ochrona antykorozyjna

Element wykonany jest ze stali, co zapewnia mu wysoką odporność na odkształcenia mechaniczne oraz uszkodzenia wynikające z wibracji maszyny. Aby zabezpieczyć materiał przed wpływem czynników zewnętrznych, takich jak wilgoć, oleje czy zmienne warunki atmosferyczne, powierzchnia przyłącza została poddana procesowi ocynkowania. Warstwa cynku skutecznie hamuje rozwój korozji, wydłużając żywotność komponentu nawet w trudnych warunkach eksploatacyjnych, typowych dla branży rolniczej czy budowlanej.

Wymiary i parametry techniczne

Dobór odpowiedniego przyłącza wymaga uwzględnienia nie tylko gwintów, ale także wymiarów montażowych. Poniżej przedstawiono szczegółowe dane techniczne produktu, które należy zweryfikować przed zakupem:

• Producent: Alfagomma
• Typ przyłącza: Kątowe 90 stopni
• Materiał: Stal ocynkowana
• Gwint metryczny (M): M18x1.5 (uszczelka płaska)
• Gwint JIC/UNF (F1): 7/8 cala (uszczelka stożkowa 74°)
• Średnica przewodu/rury: 14 mm (5/8 cala)
• Ciśnienie nominalne: 280 BAR
• Długość L1 (do linii środkowej mocowania): 36,5 mm
• Długość L2 (do linii środkowej drugiego mocowania): 41,5 mm
• Numer referencyjny dostawcy: KIM1418

Dzięki precyzyjnie określonym wymiarom L1 i L2, monterzy mogą dokładnie zaplanować trasę prowadzenia węży, unikając kolizji z innymi elementami konstrukcyjnymi maszyny. Produkt dostępny jest w sprzedaży jako pojedyncza sztuka, co umożliwia dokupienie dokładnie takiej liczby elementów, jaka jest niezbędna do realizacji konkretnego projektu hydraulicznego.
