Przyłącze 90 stopni, 14x1,5-7/16"JIC

Przyłącze kątowe 90° Burnett & Hillman – precyzja i wytrzymałość w hydraulice siłowej

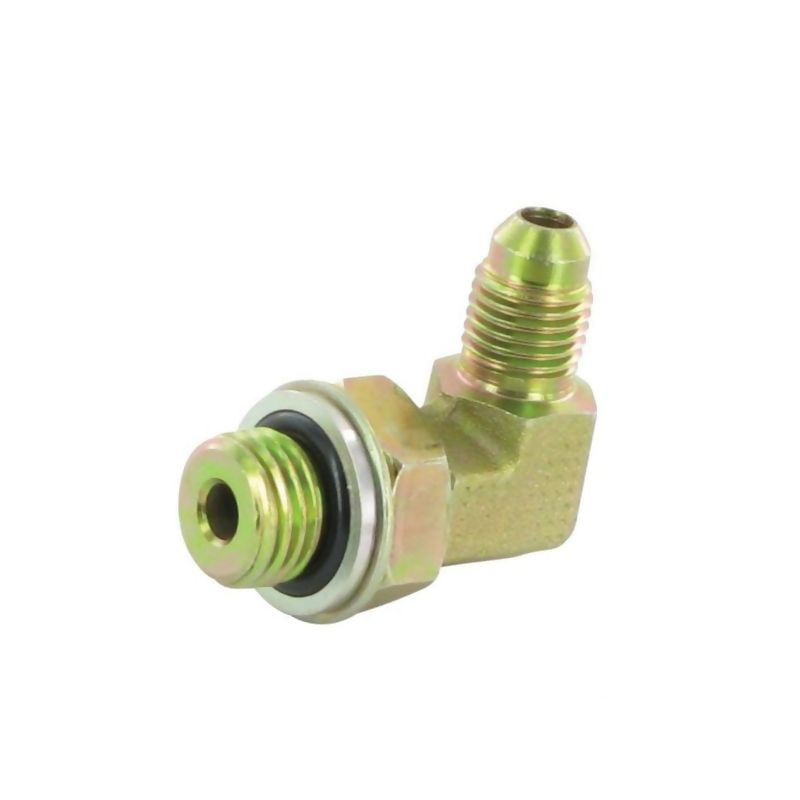

Profesjonalne przyłącze hydrauliczne marki Burnett & Hillman, oznaczone indeksem 1620714 (referencja producenta KIM0714), to element kluczowy dla budowy szczelnych i odpornych na wysokie ciśnienie układów hydraulicznych. Zaprojektowane jako złączka kątowa 90 stopni, umożliwia zmianę kierunku prowadzenia przewodu w ograniczonej przestrzeni, zachowując przy tym pełną integralność połączenia. Produkt wykonany jest z wysokiej jakości stali, co gwarantuje odporność na obciążenia mechaniczne oraz warunki pracy w trudnym środowisku przemysłowym i rolniczym.

Specyfikacja techniczna i parametry połączeń

Złączka charakteryzuje się hybrydową konstrukcją gwintów, łączącą standard metryczny ze standardem JIC (Joint Industry Conference), co czyni ją uniwersalnym elementem łączącym różne typy armatury. Po jednej stronie znajduje się gwint metryczny M14x1.5, natomiast po drugiej stronie zastosowano gwint UNF/JIC o rozmiarze 7/16 cala. Taka konfiguracja pozwala na bezpośrednie podłączenie rur lub węży z armaturą serii PA, eliminując potrzebę stosowania dodatkowych adapterów.

Kluczowym aspektem bezpieczeństwa jest nominalne ciśnienie robocze wynoszące aż 380 BAR. Dzięki temu przyłącze znajduje zastosowanie w systemach hydraulicznych pracujących pod dużym obciążeniem, takich jak maszyny rolnicze, sprzęt budowlany czy instalacje przemysłowe. Uszczelnienie realizowane jest dwutorowo: po stronie JIC wykorzystywany jest stożek zewnętrzny 74°, natomiast po stronie metrycznej zastosowano uszczelkę płaską, co zapewnia hermetyczność połączenia nawet przy drganiach i pulsacjach ciśnienia.

Wymiary i wykonanie

Element poddano obróbce powierzchniowej poprzez ocynkowanie, co skutecznie chroni stal przed korozją i wydłuża żywotność komponentu. Precyzyjne wymiary montażowe są kluczowe dla prawidłowego dopasowania w układzie:

• Długość L1 (mocowanie do linii środkowej strony metrycznej): 27,5 mm
• Długość L2 (mocowanie do linii środkowej strony JIC): 32,5 mm
• Przeznaczony dla przewodu: o średnicy 6 mm (lub rury 1/4 cala)

Zastosowanie i kompatybilność

Przyłącze jest dedykowane do współpracy z rurami lub wężami hydraulicznymi o średnicy 6 mm. Dzięki kątowi 90 stopni idealnie sprawdza się w miejscach, gdzie przestrzeń montażowa jest ograniczona, a tradycyjne proste złączki uniemożliwiłyby prawidłowe poprowadzenie instalacji. Produkt marki Burnett & Hillman to synonim niezawodności w sektorze Technical Service Hydraulics oraz Technical Service Engineering.

Najważniejsze cechy produktu

• Producent: Burnett & Hillman
• Typ: Przyłącze kątowe 90°
• Materiał: Stal ocynkowana
• Gwint 1: M14x1.5 (metryczny z uszczelką płaską)
• Gwint 2: 7/16" UNF/JIC (stożek 74°)
• Ciśnienie nominalne: 380 BAR
• Średnica przewodu: 6 mm (1/4 cala)
• Indeks produktu: 1620714
