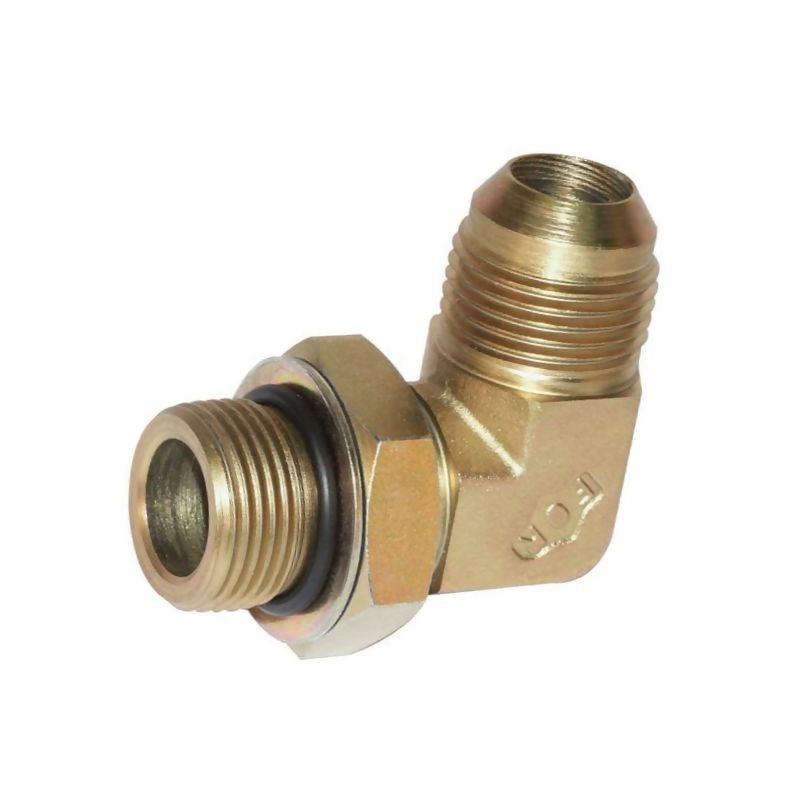

Przyłącze 90 stopni, 16x1,5-3/4"JIC

Profesjonalne przyłącze hydrauliczne kątowe 90° Alfagomma

Prezentowane przyłącze hydrauliczne marki Alfagomma to element niezbędny w nowoczesnych instalacjach hydraulicznych, wymagających precyzyjnego i szczelnego łączenia przewodów. Produkt o indeksie 1621216 (referencja producenta KIM1216) został zaprojektowany z myślą o zastosowaniach w warunkach wysokiego ciśnienia, zapewniając niezawodność pracy układów hydraulicznych w maszynach rolniczych, budowlanych oraz przemysłowych.

Kluczową cechą tego komponentu jest jego kątowa konstrukcja (90 stopni), która umożliwia optymalne poprowadzenie węży lub rur w ciasnych przestrzeniach, redukując naprężenia na złączach i poprawiając ergonomię instalacji. Przyłącze łączy technologię gwintu metrycznego ze standardem JIC (Joint Industry Conference), co czyni je uniwersalnym rozwiązaniem w hybrydowych systemach hydraulicznych.

Specyfikacja techniczna i budowa

Element wykonany jest z wysokiej jakości stali, co gwarantuje wytrzymałość mechaniczną oraz odporność na uszkodzenia. Powierzchnia przyłącza została poddana procesowi ocynkowania, co skutecznie chroni metal przed korozją i wpływa na wydłużenie żywotności produktu w trudnych warunkach eksploatacyjnych, takich jak wilgoć czy zmienne temperatury.

Konstrukcja opiera się na podwójnym systemie uszczelniania, dostosowanym do specyfiki obu stron złącza:

• Strona metryczna (M16x1.5) wykorzystuje uszczelkę płaską, zapewniającą szczelność na płaszczyźnie czołowej.
• Strona JIC (3/4 cala) opiera się na uszczelnieniu stożkowym z kątem 74°, co jest standardem w połączeniach typu UNF/JIC, eliminującym potrzebę stosowania dodatkowych uszczelek na gwincie.

Parametry techniczne i wymiary

Przyłącze charakteryzuje się wysokim ciśnieniem nominalnym wynoszącym aż 340 BAR, co predysponuje je do pracy w układach wysokociśnieniowych. Precyzyjne wymiary pozwalają na bezproblemowy montaż w istniejących instalacjach:

• Gwint metryczny (M): M16x1.5
• Gwint JIC/UNF: 3/4 cala
• Średnica przewodu: 12 mm (odpowiednik 1/2 cala)
• Długość L1 (mocowanie do linii środkowej): 31,5 mm
• Długość L2 (drugie mocowanie do linii środkowej): 36,5 mm

Zastosowanie i kompatybilność

Przyłącze serii PA jest dedykowane do współpracy z kątowymi złączkami gwintowanymi do rur lub węży. Dzięki zgodności ze standardem JIC oraz metrycznym, produkt znajduje szerokie zastosowanie w serwisie hydrauliki siłowej, wymianie uszkodzonych elementów w maszynach mobilnych oraz przy budowie nowych instalacji hydraulicznych, gdzie wymagana jest zmiana kierunku przepływu medium o 90 stopni.

Produkt marki Alfagomma to synonim jakości inżynieryjnej. Wybierając to przyłącze, inwestujesz w bezpieczeństwo i szczelność swojego systemu hydraulicznego, unikając kosztownych przestojów spowodowanych awariami złączy.
