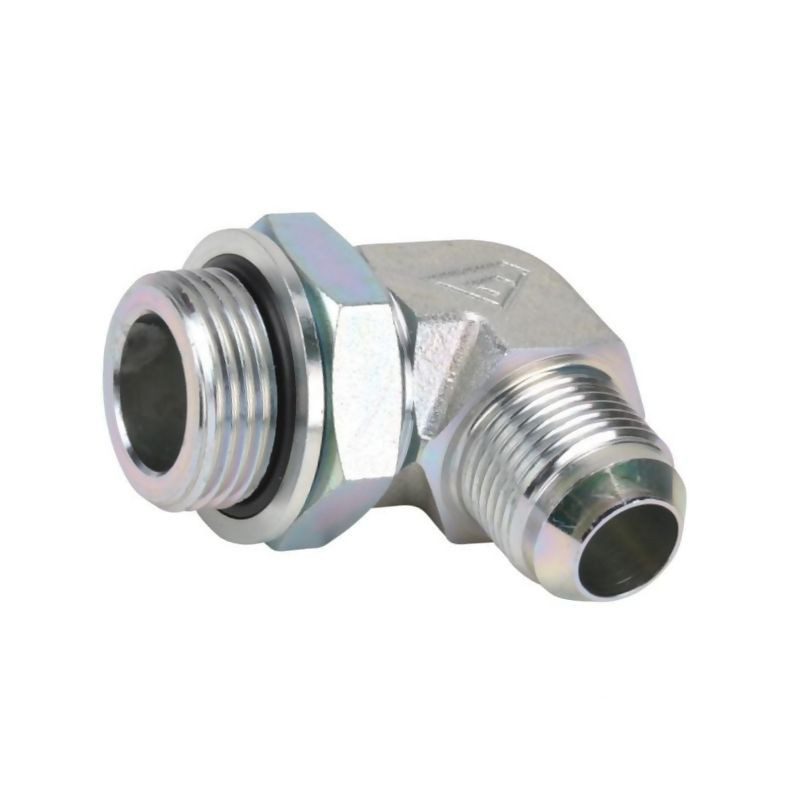

Przyłącze 90 stopni, 3/4"BSP-1i1/16"JIC

Profesjonalne przyłącze kątowe 90° BSP-JIC Alfagomma

Przedstawiamy wysokiej jakości przyłącze hydrauliczne marki Alfagomma, oznaczone indeksem 1661712 oraz symbolem producenta KIB1712. Jest to element kluczowy w budowie niezawodnych instalacji hydraulicznych, przeznaczony do łączenia rur lub węży z armaturą serii PA. Konstrukcja kątowa pod kątem 90 stopni umożliwia optymalne poprowadzenie przewodów w miejscach o ograniczonej przestrzeni, zapewniając jednocześnie pełną szczelność i odporność na wysokie ciśnienia robocze.

Produkt wykonany jest z wytrzymałej stali, co gwarantuje jego długowieczność oraz odporność na trudne warunki pracy typowe dla maszyn rolniczych, budowlanych czy przemysłowych. Obróbka powierzchniowa w postaci galwanizacji (ocynkowania) skutecznie chroni metal przed korozją i działaniem czynników zewnętrznych, takich jak wilgoć czy chemia gospodarcza. Dzięki temu przyłącze zachowuje swoje właściwości techniczne przez długi czas, minimalizując ryzyko awarii i przestojów.

Specyfikacja techniczna i kompatybilność

Przyłącze charakteryzuje się precyzyjnym wykonaniem gwintów, co jest kluczowe dla osiągnięcia deklarowanego ciśnienia nominalnego na poziomie 190 BAR. Z jednej strony element posiada gwint przyłącza w standardzie BSP o średnicy 3/4 cala, który umożliwia montaż do portów hydraulicznych lub węży zakończonych odpowiednią złączką. Z drugiej strony znajduje się gwint złącza w standardzie JIC (UNF) o średnicy 1-1/16 cala.

System uszczelniania opiera się na dwóch sprawdzonych rozwiązaniach, w zależności od strony przyłącza:

• Strona JIC wykorzystuje uszczelnienie za pomocą stożka zewnętrznego 74°, co jest standardem w połączeniach hydraulicznych wysokiego ciśnienia.
• Strona BSP może współpracować z uszczelką płaską, zapewniając hermetyczność połączenia.

Dokładne wymiary montażowe pozwalają na precyzyjne dopasowanie elementu w układzie:

• L1 (długość mocowania do linii środkowej): 42 mm
• L2 (długość drugiego mocowania do linii środkowej): 49,5 mm
• Przyłącze rurowe: 18 mm

Zastosowanie i korzyści użytkowe

Przyłącze kątowe Alfagomma 1661712 znajduje szerokie zastosowanie w hydraulice siłowej oraz w systemach przesyłu mediów pod wysokim ciśnieniem. Jest idealnym rozwiązaniem dla serwisów hydraulicznych, warsztatów mechanicznych oraz użytkowników indywidualnych dbających o jakość stosowanych komponentów. Kąt 90 stopni pozwala na zmianę kierunku przepływu czynnika hydraulicznego bez konieczności stosowania dodatkowych, mniej stabilnych adapterów.

Wysoka wytrzymałość na ciśnienie do 190 BAR sprawia, że produkt ten sprawdza się w wymagających aplikacjach, gdzie standardowe złączki mogłyby ulec uszkodzeniu. Stalowa konstrukcja zapewnia sztywność połączenia, eliminując ryzyko drgań i poluzowania się gwintów podczas pracy maszyny. Galwanizowana powłoka nie tylko estetycznie wykańcza produkt, ale przede wszystkim stanowi barierę ochronną przed rdzą, co jest szczególnie istotne w zastosowaniach zewnętrznych.

Wybierając przyłącze od renomowanego producenta Alfagomma, inwestujesz w bezpieczeństwo i ciągłość pracy swoich urządzeń. Precyzyjne tolerancje wykonania gwarantują łatwy montaż i pewne trzymanie ciśnienia, co przekłada się na niższe koszty eksploatacji i mniejsze ryzyko wycieków oleju hydraulicznego.
