Przyłącze 90 stopni, 3/4"UNF-9/16"JIC

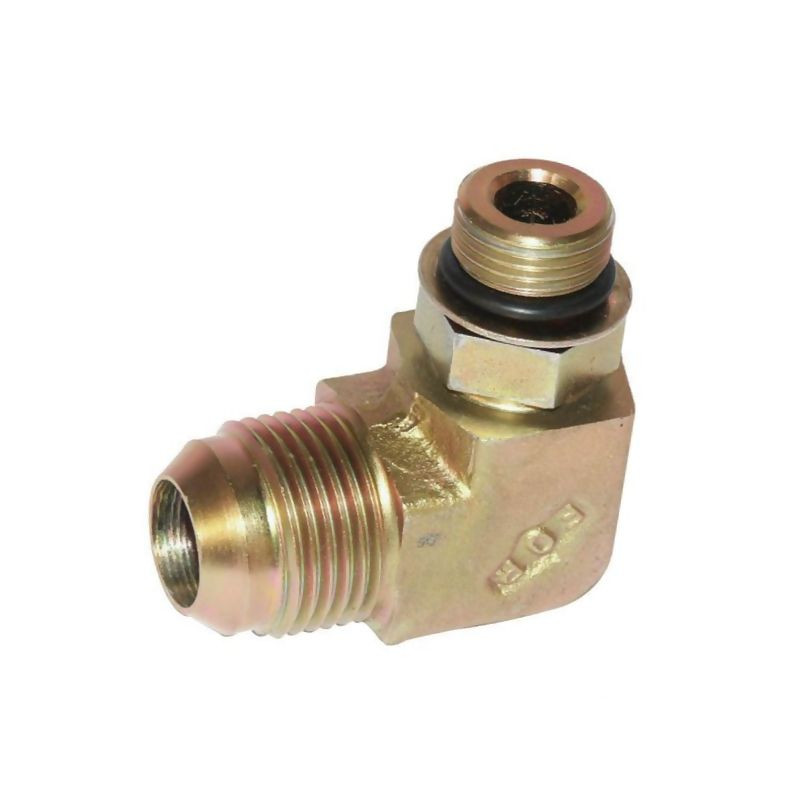

Profesjonalne przyłącze hydrauliczne kątowe 90° Alfagomma

Prezentowane przyłącze hydrauliczne marki Alfagomma to precyzyjnie wykonany element instalacji, zaprojektowany do pracy w wymagających warunkach przemysłowych i rolniczych. Produkt o numerze katalogowym 1690912 (kod dostawcy KIU0912) stanowi kluczowy komponent w systemach przesyłu cieczy pod wysokim ciśnieniem. Jego konstrukcja typu „złącze regulowane” pozwala na elastyczne dopasowanie kąta i pozycji węża lub rury względem portu hydraulicznego, co jest niezbędne przy montażu w ciasnych przestrzeniach maszyn roboczych.

Główną cechą tego elementu jest kątowa geometria wynosząca 90 stopni, która umożliwia prowadzenie przewodów hydraulicznych pod prostym kątem, minimalizując ryzyko załamania węża i poprawiając estetykę oraz bezpieczeństwo instalacji. Przyłącze wykonane jest z wytrzymałej stali, poddanej procesowi ocynkowania, co zapewnia skuteczną ochronę przed korozją i czynnikami zewnętrznymi, takimi jak wilgoć czy zabrudzenia typowe dla środowiska warsztatowego i polowego.

Kompatybilność i specyfikacja techniczna

Element ten został zaprojektowany do współpracy z armaturą serii PA oraz rurami lub wężami o średnicy zewnętrznej 10 mm (3/8 cala). Kluczowym aspektem jest poprawne dopasowanie gwintów, które gwarantuje szczelność połączenia. Przyłącze wyposażone jest w dwa różne typy końcówek, co wymaga precyzyjnego doboru pasujących elementów instalacji:

• Strona F1 (JIC): Gwint UNF/JIC o rozmiarze 9/16 cala. Uszczelnienie realizowane jest poprzez stożek zewnętrzny 74°, charakterystyczny dla standardu JIC (Joint Industry Conference), co zapewnia metaliczne uszczelnienie bez konieczności stosowania dodatkowych uszczelek płaskich na tej stronie.
• Strona F2 (UNF): Gwint UNF o rozmiarze 3/4 cala. Uszczelnienie w tym miejscu odbywa się za pomocą uszczelki płaskiej, co jest typowe dla połączeń gwintowanych cylindrycznych lub stożkowych wymagających dodatkowego elementu uszczelniającego.

Dzięki takiemu rozwiązaniu przyłącze pełni funkcję adaptera między różnymi standardami lub elementami systemu hydraulicznego, umożliwiając bezpieczne połączenie rury 3/8 cala z portem o gwincie 3/4 UNF lub odwrotnie, w zależności od konfiguracji instalacji.

Wytrzymałość i parametry pracy

Produkt charakteryzuje się wysokim ciśnieniem nominalnym wynoszącym aż 380 BAR. Tak wysoki parametr czyni go idealnym wyborem do zastosowań w hydraulice siłowej, gdzie występują duże obciążenia dynamiczne i statyczne. Solidna budowa ze stali ocynkowanej gwarantuje długą żywotność nawet przy intensywnym użytkowaniu.

Istotne dla prawidłowego montażu są wymiary konstrukcyjne, które należy uwzględnić przy projektowaniu układu:

• L1: Długość mocowania do linii środkowej po stronie gwintu 9/16" JIC wynosi 28,5 mm.
• L2: Długość drugiego mocowania do linii środkowej po stronie gwintu 3/4" UNF wynosi 36,5 mm.

Precyzja wykonania gwintów UNF (Unified National Fine) zapewnia pewne i trwałe połączenie, odporne na wibracje, które są nieodłącznym elementem pracy maszyn rolniczych i budowlanych. Przyłącze Alfagomma to rozwiązanie dla profesjonalistów, którzy cenią niezawodność i zgodność ze standardami przemysłowymi.

Zastosowanie praktyczne

Przyłącze to znajduje szerokie zastosowanie w serwisie hydrauliki siłowej, naprawach ciągników rolniczych, kombajnów oraz maszyn budowlanych. Jest niezbędne tam, gdzie wymagane jest zmiany kierunku przepływu medium hydraulicznego o 90 stopni przy zachowaniu pełnej szczelności i odporności na wysokie ciśnienie. Dzięki regulowanej konstrukcji montaż jest prosty i nie wymaga stosowania specjalistycznych narzędzi poza standardowym wyposażeniem warsztatu mechanika.
