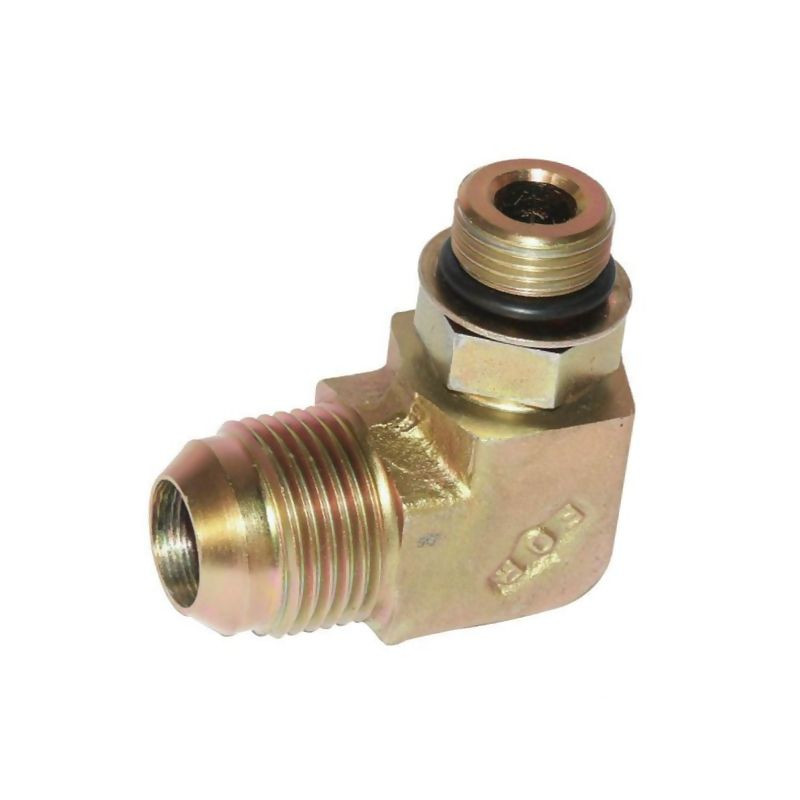

Przyłącze 90 stopni, 1i1/16"UNF-1i1/16"JIC

Regulowane przyłącze kątowe 90° Alfagomma 1 1/16" UNF – 1 1/16" JIC

Prezentowane przyłącze hydrauliczne marki Alfagomma, oznaczone indeksem 1691717 oraz numerem katalogowym KIU1717, to wysokiej jakości element łączący przeznaczony do montażu w instalacjach hydraulicznych wymagających zmiany kierunku przepływu medium o 90 stopni. Produkt stanowi kluczowy komponent w systemach przesyłu cieczy pod wysokim ciśnieniem, zapewniając szczelność i trwałość połączenia dzięki precyzyjnej obróbce i zastosowaniu odpowiednich materiałów.

Złączka charakteryzuje się konstrukcją regulowaną, co ułatwia montaż w ciasnych przestrzeniach maszyn rolniczych, budowlanych czy przemysłowych. Dzięki zastosowaniu gwintów UNF oraz standardu JIC, element ten jest kompatybilny z szeroką gamą węży i rur hydraulicznych serii PA, będąc niezawodnym rozwiązaniem dla serwisów technicznych i warsztatów.

Kluczowe parametry techniczne i specyfikacja

Podstawą doboru odpowiedniego przyłącza jest zgodność jego parametrów z wymaganiami instalacji. Poniżej przedstawiono szczegółowe dane techniczne produktu, które potwierdzają jego przydatność do pracy w warunkach wysokiego obciążenia.

• Typ przyłącza: Kątowe 90°, regulowane.
• Gwint przyłącza (F2): 1 1/16 cala UNF (z uszczelką płaską).
• Gwint złącza (F1): 1 1/16 cala JIC (uszczelnienie stożkiem zewnętrznym 74°).
• Średnica rury: 3/4 cala.
• Średnica przewodu: 20 mm.
• Ciśnienie nominalne: 280 BAR.
• Materiał wykonania: Stal.
• Obróbka powierzchniowa: Ocynkowanie, zapewniające odporność na korozję.

Wymiary montażowe

Prawidłowy dobór złączki wymaga uwzględnienia jej wymiarów geometrycznych, które wpływają na ergonomię montażu oraz miejsce zajmowane w agregacie hydraulicznym. Dla modelu Alfagomma 1691717 kluczowe są następujące długości:

• L1 (Długość mocowania do linii środkowej): 42 mm.
• L2 (Długość drugiego mocowania do linii środkowej): 49 mm.

Dzięki tym kompaktowym wymiarom przyłącze mieści się w standardowych obudowach i zespołach hydraulicznych, nie generując nadmiernych naprężeń na przewodach.

Zastosowanie i kompatybilność

Przyłącze to jest dedykowane do współpracy z rurami lub wężami wyposażonymi w armaturę serii PA. Znajduje zastosowanie w hydraulice siłowej, gdzie wymagana jest duża wytrzymałość na drgania i zmienne obciążenia ciśnieniowe. Mechanizm uszczelniania opiera się na dwóch sprawdzonych standardach:

• Strona JIC wykorzystuje stożek zewnętrzny o kącie 74°, co gwarantuje metaliczne uszczelnienie bez konieczności stosowania dodatkowych uszczelek elastomerowych w tym punkcie.
• Strona UNF posiada uszczelkę płaską, co jest typowe dla połączeń gwintowanych wymagających dodatkowego elementu uszczelniającego dla pełnej hermetyzacji.

Ocynkowana powierzchnia stali chroni element przed wpływem czynników zewnętrznych, takich jak wilgoć czy zabrudzenia występujące w pracach polowych czy budowlanych. Produkt marki Alfagomma, dostarczany przez sprawdzonego dostawcę, gwarantuje powtarzalność parametrów i długą żywotność instalacji.
